4.2 Регуляторы и индикаторы передней панели.

Примечание: Показана модель CTs 8200, некоторые функции Cts 4200 находятся несколько в другом месте.

А. Индикатор мостового режима.

Желтый светодиодный индикатор по одному на пару канала, загорается при установке переключателя режима пары

каналов в позицию «Brifge». При смене переключателя режима при включенном питании усилителя, светодиодный

индикатор Bridge (Мост) будет мигать, указывая на необходимость выключения питания и восстановления режима.

Смотрите раздел 6.9.

В. Индикатор готовности

Зеленый светодиодный индикатор, по одному на пару канала, загорается при инициализации канала и готовности к

выводу аудио.

С. Индикатор сигнала

Зеленый светодиодный индикатор, по одному на каждый канал, загорается для индикации наличия входных

сигналов выше -40дБ.

D. Индикатор ограничения

Красный светодиодный индикатор, по одному на каждый канала, загорается когда THD выходного сигнала канала

поднимается до уровня, обычно предшествующего ограничению сигнала, воспринимаемого на слух. Индикатор

Ограничения (Clip)также загорается во время Регулятора Теплового Уровня (TLC) или перегрузки выхода.

Е. Индикатор Thermal.

Красный светодиодный индикатор, один на каждый канал. Мигает, когда состояние перегрева или перегрузки привело к

выключению канала. При перегреве источника питания, будут мигать светодиодные индикаторы всех каналов.

F. Индикатор FAULT

Красный светодиодный индикатор, один на каждый канал. Мигает, когда канал усилителя находится в состоянии неисправ-

ности

G. Вентиляционная решетка

Используется для принудительной вентиляции от передней панели к задней панели усилителя.

Н. Индикатор данных

Желтый светодиодный индикатор указывает на передачу данных по линии IQ (если усилитель оборудован модулем IQ и

подключен к линии IQ)

I. Индикатор питания

Синий светодиодный индикатор указывает на то, что усилитель включен и на него подается питание переменного тока.

Также данный индикатор мигает, когда усилитель выключен из-за чрезмерного повышения или понижения напряжения

питания переменного тока.

J. Выключатель питания:

Усилитель включен, когда данный переключатель находится в положении IN

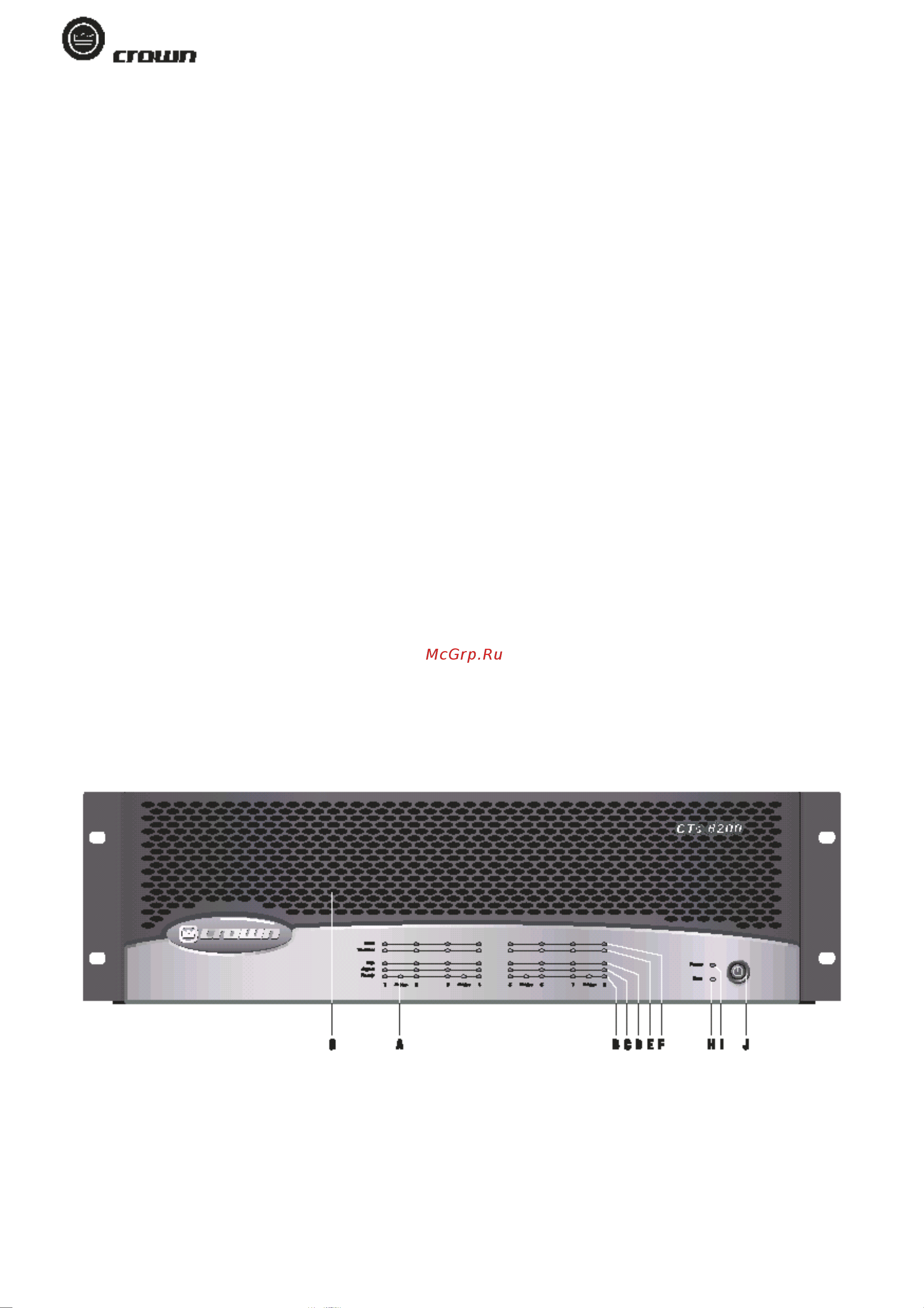

Рисунок 4.1 передняя панель CTs

4.3. Разъемы и регуляторы задней панели.

Примечание: Показана модель CTs 8200, некоторые функции Cts 4200 находятся несколько в другом месте.

К. Разъем для подключения кабеля питания:

Стандартный разъем IEC. Модели 120V: 15 ампер, модели 220 - 240V: 10 ампер. Напряжение питания указано над
