CTs мульти-канальный Усилитель мощности

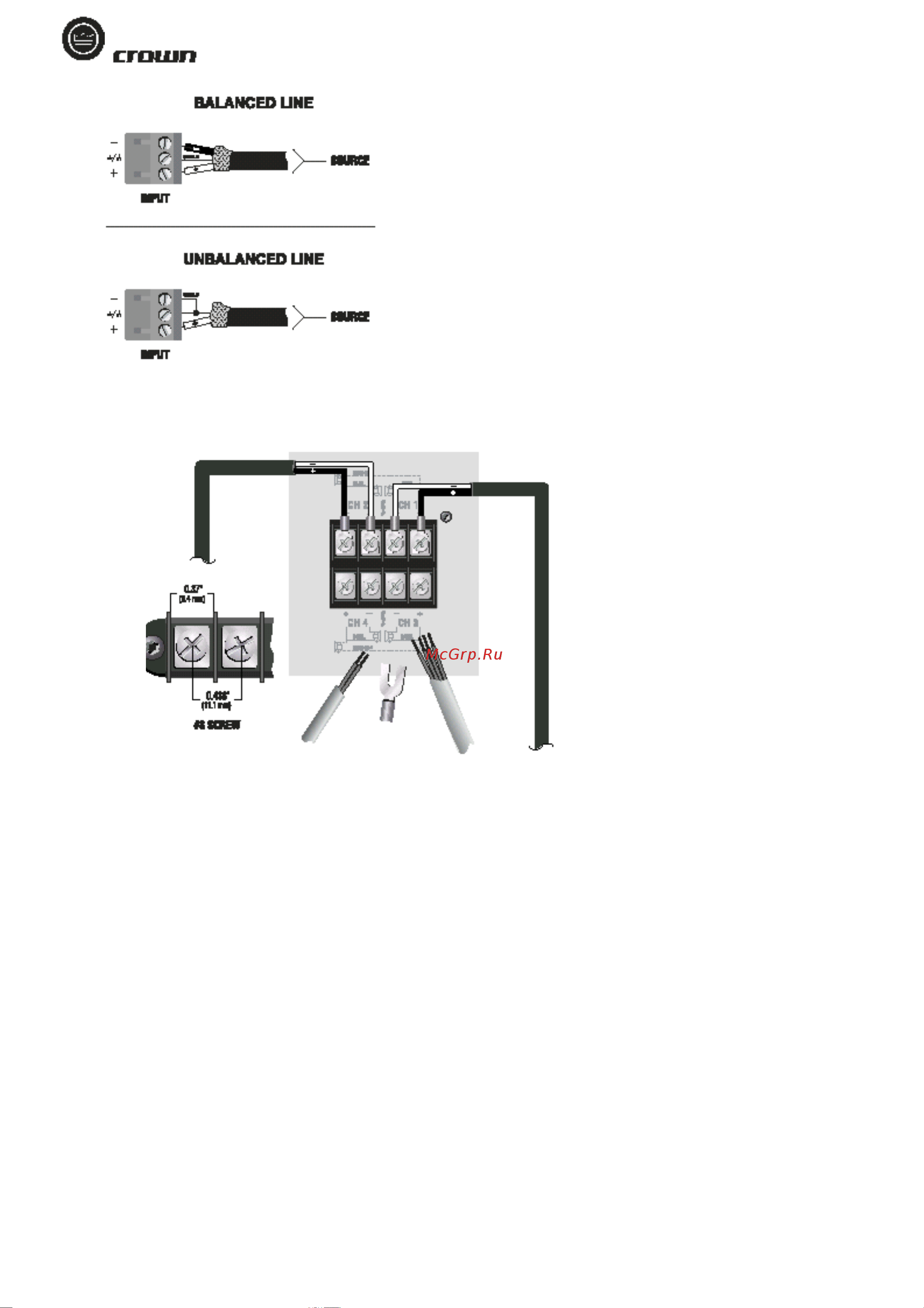

Симметричная линия

Рисунок 3.3 Разводка разъема симметричного входа

Несимметричная линия

Рисунок 3.4 Разводка разъема несимметричного входа.

Примечание: Показана модель CTs8200. Некоторые функции CTs

4200 имеют другое расположение.

Панель выхода показана с удаленной защитной крышкой

Рисунок 3.5 Разводка разъема выхода (обычно два канала)

3.6 Подключите Вашу систему

ВНИМАНИЕ: никогда не изменяйте позицию переключателя режима при включенном питании усилителя. Для

получения дополнительной информации, смотрите раздел 5.2.2

3.6.1. Двойной режим 8/4

Обычная разводка входа и выхода вместе с регулятором уровня и установки переключателя режима показаны на

рисунке 3.6 Проверьте, чтобы переключатель режима был установлен в позицию «Dual 8/4»

ВХОДЫ: Подключите проводку входа для каждого канала.

ВЫХОДЫ: Соблюдайте правильную полярность (+/-) на выходных разъемах.

Подключите положительный (+) провод динамика к положительному разъему Канала 1 усилителя, повторите для

отрицательного (-). Повторите разводку каждого канала, как для канала 1. Смотрите раздел 3.5 о назначениях

контактов выходного разъема.

3.6.2. Двойной режим 70V

ВНИМАНИЕ: никогда не изменяйте позицию переключателя режима при включенном питании усилителя. Для

получения дополнительной информации, смотрите раздел 5.2.2

Обычная разводка входа и выхода вместе с регулятором уровня и установки переключателя режима показаны на

рисунке 3.7. Проверьте, чтобы переключатель режима был установлен в позицию «Dual 70V»

ВХОДЫ: Подключите проводку входа для каждого канала.
