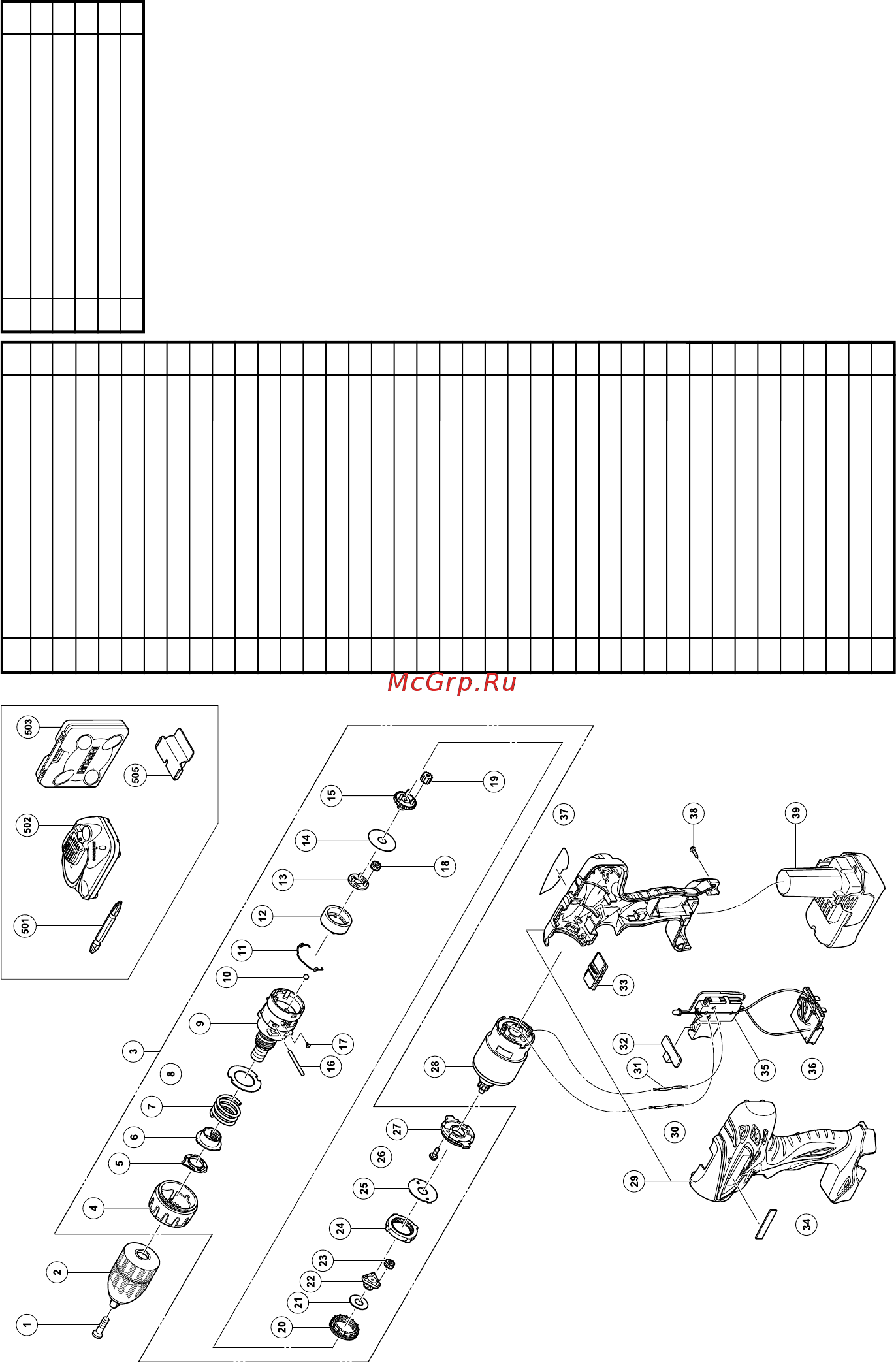

Item
Part Name
Q’TY
No.
1 LEFT-HAND SCREW (B) M5 1
2 KEYLESS CHUCK 10MM 1
3 GEAR BOX ASS'Y 1
4 CLUTCH DIAL 1
5 CLICK SPRING 1
6 NUT 1
7 SPRING 1
8 THRUST PLATE 1
9 GEAR CASE 1
10 STEEL BALL D5 6
11 SHIFT ARM 1
12 RING GEAR 1
13 CARRIER 1
14 WASHER (B) 1
15 PINION (C) 1
16 NEEDLE 2
17 TAPPING SCREW D2×3.5 2
18 PLANET GEAR (C) 3
19 PLANET GEAR(B) 3
20 SLIDE RING GEAR 1
21 WASHER (C) 1
22 PINION (B) 1
23 PLANET GEAR (A) 3
24 FIRST RING GEAR 1
25 WASHER (A) 1
26
MACHINE SCREW (W/SP. WASHER) M3
×
20
2
27 MOTOR SPACER 1
28 MOTOR 1
29 HOUSING (A) (B) SET 1
30 LEAD WIRE 1
31 LEAD WIRE 1
32 PUSH BUTTON (A) 1
33 SHIFT KNOB 1
34 HITACHI LABEL 1
35 DC SPEED CONTROL SWITCH 1
36 CONTROLLER (B) 1
37 NAME PLATE 1
38
TAPPING SCREW (W/FLANGE) D3
×
16
8
Item
Part Name
Q’TY
No.
39 BATTERY (BCL1015) 2
501 PLUS DRIVER BIT (C) 1
502 CHARGER (UC10SFL) 1
503 CASE 1
505 BATTERY COVER 1
11Back_DS10DFL_EE 10/4/30, 09:5873
