// ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

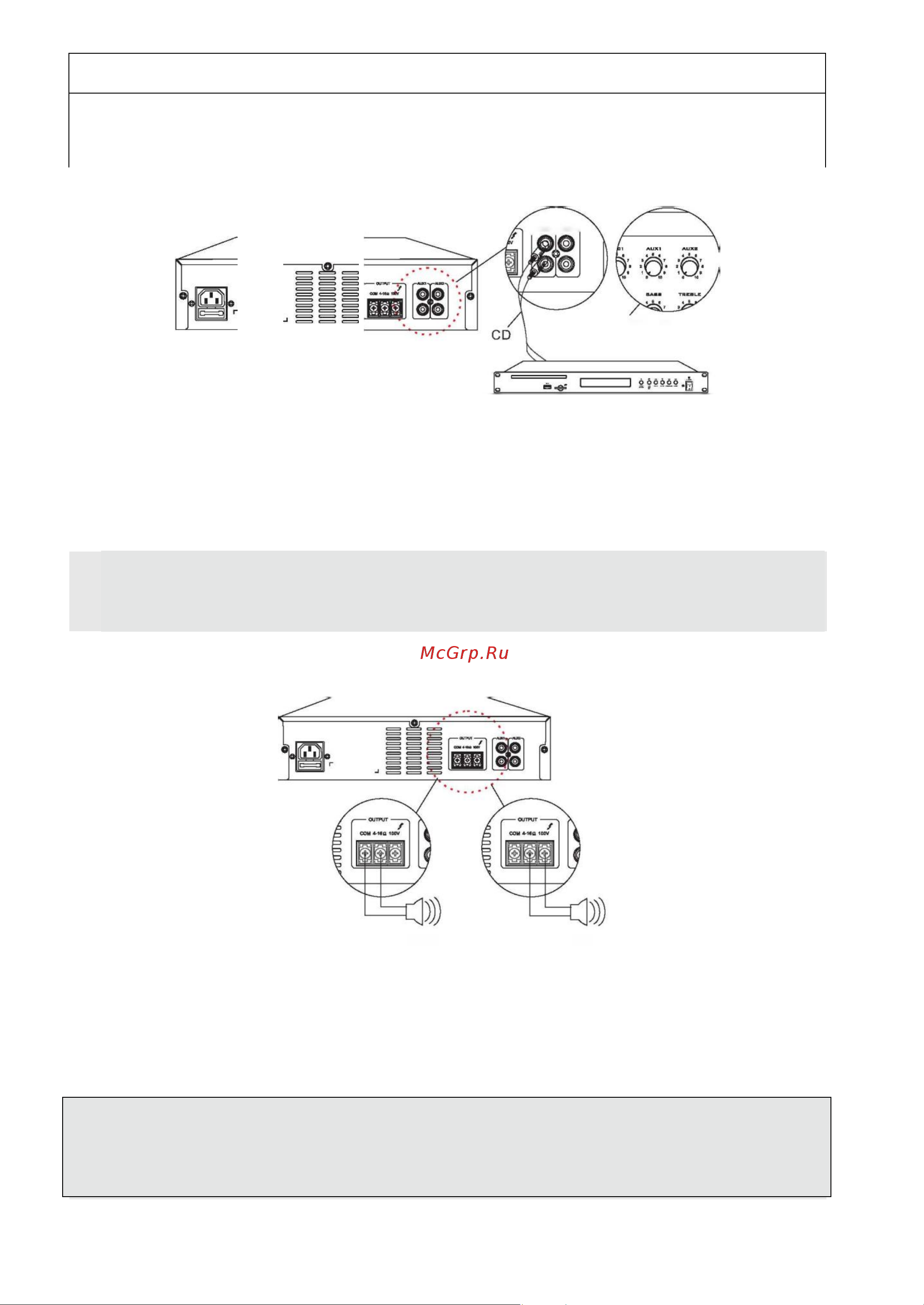

5.4 Вход AUX1/AUX2

^AUXI-y-AWa-v

Регулятор громкости

Рисунок 5.4

Когда ко входам AUX1/AUX2 на задней панели подключены источники сигнала, отрегулируйте громкость с помощью

ручек AUX1/AUX2 на передней панели, а также уровень высоких и низких частот с помощью соответствующих ручек

для достижения желаемого эффекта. Вспомогательные входы AUX1/AUX2 выполнены на RCA-разъемах. К ним

можно подключать проигрыватель компакт-дисков / MP3-плеер / FM-радио.

Примечание:

1. При использовании вспомогательного входа следует выставить громкость на среднем уровне, чтобы

предотвратить нежелательные шумы.

2. Не подключайте источник звука одновременно к другим устройствам во избежание возникновения шума.

5.5 Выход на громкоговоритель 4–16 Ом/100 В

Громкоговоритель 4–16 Ом Громкоговоритель 100 В

Рисунок 5.5

На выбор предлагаются две конфигурации выхода громкоговорителя — с постоянным импедансом и постоянным

напряжением.

Единовременно может быть задействована только одна конфигурация соединения: COM + 4–16Ω или же 4–16Ω + 100V,

то есть либо соединение с постоянным импедансом либо соединение с постоянным напряжением. Общая мощность

соединения между трансформатором и громкоговорителем должна быть меньше номинальной мощности

усилителя мощности.

Примечание:

1. Подключая устройство, не перепутайте положительное и отрицательное соединение, чтобы не

вывести из строя громкоговоритель.

2. Осуществляя соединение, не дотрагивайтесь до клемм голыми руками во избежание поражения

электрическим током, поскольку клеммы находятся под напряжением.
