Direct Power Technology PA-Z350BR [15/16] Габаритная диаграмма
![Direct Power Technology PA-Z350BR [15/16] Габаритная диаграмма](/views2/1849193/page15/bgf.png)

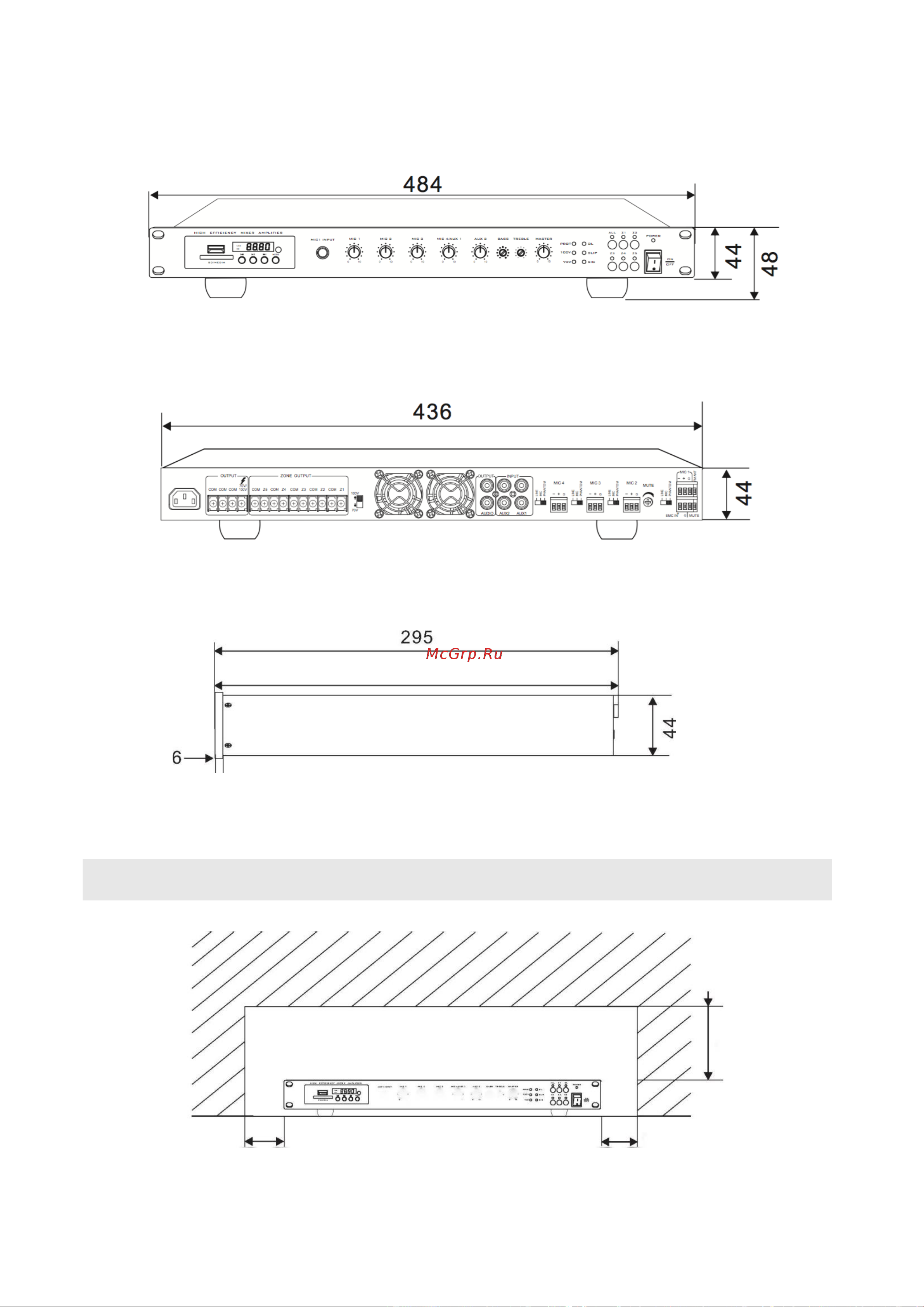

10. ГАБАРИТНАЯ ДИАГРАММА
Единица измерения: мм
Держите устройство со всех сторон на расстоянии более 10 см от объектов, которые могут препятствовать
потоку воздуха, чтобы предотвратить повышение внутренней температуры устройства.
Единица измерения: мм
Более 100
o S S S © f S * » &
Более 100
Более 100
15
Более 100
Более 100
Более 100
