Fender PD-250 Plus [8/12] Стереовходы разъёмы ножной педали и посыла

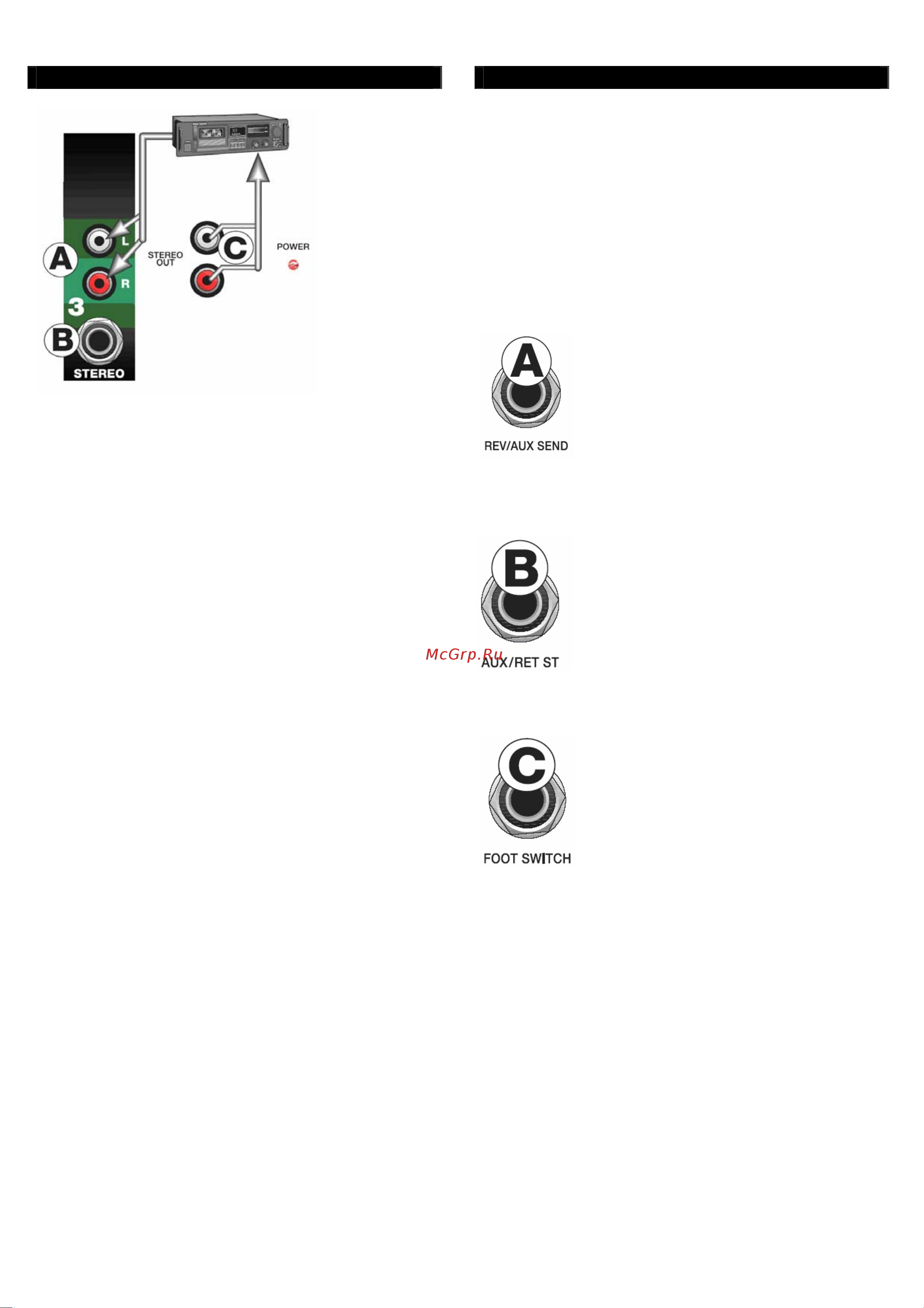

А. Входы RCA (STEREO) - входные гнезда RCA

предназначены для использования с кассетным

магнитофоном, CD-проигрывателем или любым

другим стерео-источником. Используйте эти гнезда для

подключения выхода компьютерной звуковой карты

или других подобных устройства к Вашей системе

Pasport. Адаптеры, необходимые для подключения 1/8-

дюймового разъема к гнезду RCA можно приобрести в

магазинах электроники. Примечание: эти разъемы

установлены

на «линейный уровень сигнала».

В. STEREO - распайка 1/4-дюймового TRS-джека

следующая: левый - Т (конец), правый - R (кольцо),

земля - S (гильза). Используется стандартный кабель,

который легко купить в специализированном магазине.

Чувствительность стереовходов настроена на сигналы

от CD-проигрывателей, кассетных дек, DAT-

магнитофонов или минидисков. Также здесь могут

быть использованы выходы от клавишных

инструментов.

С. STEREO OUT – Эти выходные стереоразъёмы RCA

посылают параллельный сигнал общего микса, не

зависящий от мастер-регуляторов громкости.

Подключите сюда записывающее устройство,

например кассетный или DAT-рекордер. На этом

выходе слышны все изменения параметров громкости,

эквалайзера и реверберации, сделанные во время

выступления, в то время как изменения мастер-

регуляторов громкости не повлияют на уровень

громкости записи. Все настройки общей громкости

следует проводить непосредственно на

звукозаписывающем устройстве.

РАЗЪЁМЫ ПОСЫЛОВ И ВОЗВРАТОВ (LEFT и

RIGHT) – К каждому какналу усилителя прикреплены

разъёмы посыла и возврата (Send / Return). Благодаря

этим разъёмам вы можете включать в тракт сигнала

внешний эквалайзер или другое устройство обработки.

Точка рарыва канала

посыла находится после секции

микшера и перед усилителем. Подключайте сюда

входной разъём внешнего устройства. Сигнал с этого

разъёма поступает непосредственно в секцию

усилителей. Подключайте этот разъём к выходну

внешнего устройства.

A. REV / AUX SEND - Подключите

сюда Ваш внешний процессор

эффектов. Н смотря на о, чт Pas port

оснащён строенны цифровым

ревербератором, в поток сигнала

Passport может быть

включен внешний

процессор эффектов.

е т о s

в м

Это 1/4-дюймовое гнездо выхода

предназначено для подачи сигнала шины эффектов

Passport на внешнее устройство обработки сигнала,

такое как, например цифровой делэй или хорус.

B. AUX / RET ST - подключите сюда

выходной сигнал внешнего процессора

эффектов сигнала. Это 1/4-дюймовый

стереовход предназначен для приёма

сигналов с внешнего устройства

обработки, такого как цифровой

делэй

или устройство хоруса. Этот вход

может быть также использован в

качестве стереовхода, громкость которого будет

управляться мастер-регулятором громкости.

C. FOOT SWITCH - этот разъем

позволяет приглушать или отключать

внутренний ревербератор с помощью

ножной педали (номер изделия Fender

099-4052-000). Ножная педаль должна

быть оснащена стандартным

инструментальным кабелем. Она

присоединяется таким образом, чтобы

замыкать контакты

Т и S (конец и гильзу) для

отключения ревербератора.

СТЕРЕОВХОДЫ РАЗЪЁМЫ НОЖНОЙ ПЕДАЛИ И ПОСЫЛА
