АППАРАТНЫЕ СРЕДСТВА

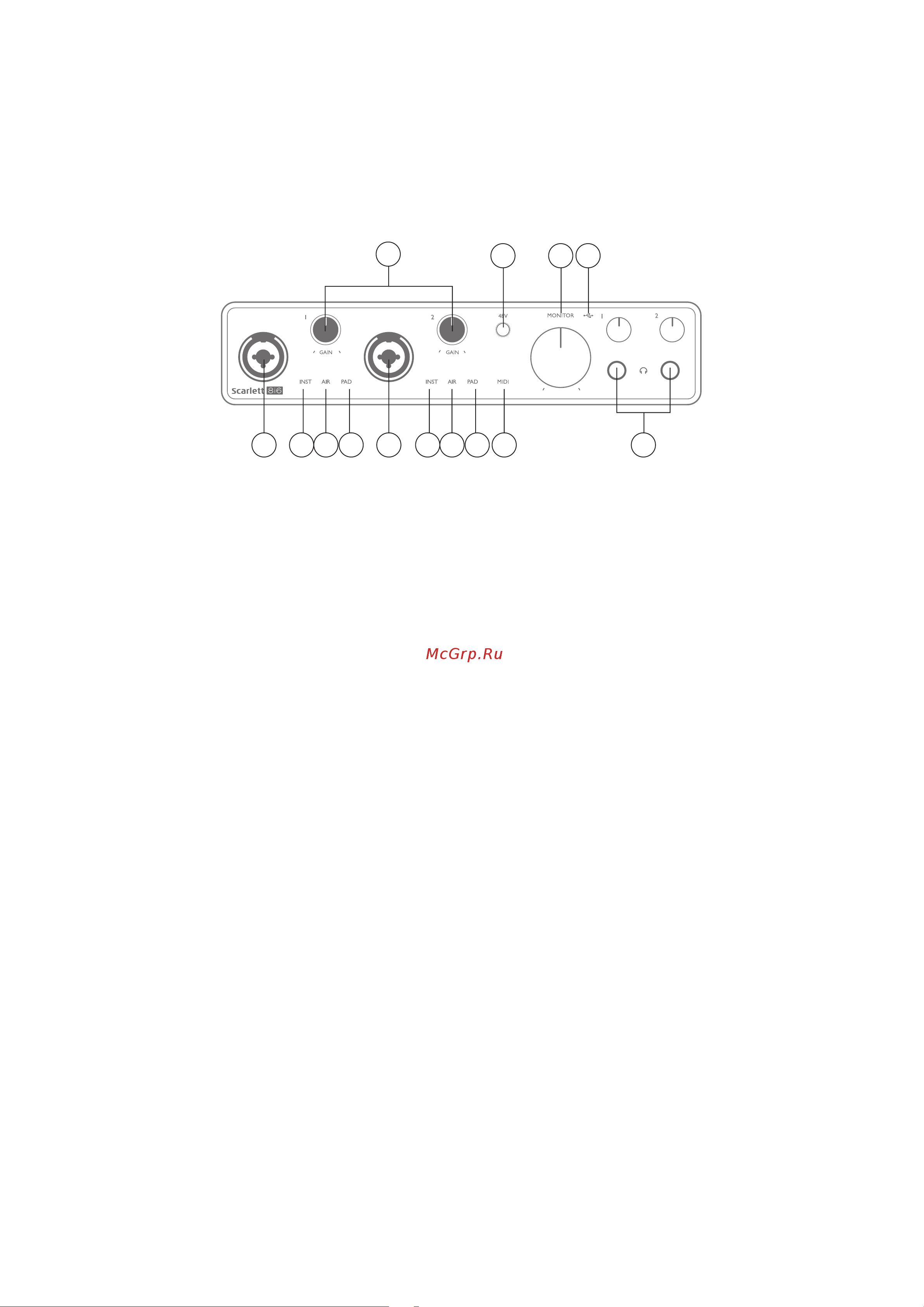

Передняя панель

1 154 6 5 8 104 6

2 79

На передней панели располагаются входные разъемы для подачи сигналов микрофона,

линейных сигналов и сигналов музыкальных инструментов, а также органы регулирования

входного усиления, управления функцией мониторинга и гнезда для наушников.

1. Входы 1 и 2 — комбинированные входные гнезда — сюда подключаются микрофоны,

музыкальные инструменты (например, гитара) и каналы сигналов линейного уровня.

Комбинированные гнезда допускают подключение как разъемов XLR, так и штекеров

¼ дюйма (6,35 мм). Микрофоны, как правило, подключаются с помощью разъемов XLR;

музыкальные инструменты и каналы сигналов линейного уровня следует подключать

через штекеры ¼ дюйма (6,35 мм) типа TR или TRS. При подключении разъема XLR

выбирается усиление предусилителя, необходимое для микрофонов, а при подключении

штекеров — усиление, необходимое для сигналов более высокого уровня. Подключение

выходов каких-либо устройств, за исключением микрофона, например звукового модуля

или блока эффектов, с использованием разъема XLR недопустимо, иначе уровень

сигнала вызовет перегрузку предусилителя, что приведет к искажениям; кроме того, при

включении фантомного питания может быть повреждена аппаратура.

2. 48V — нажмите для подачи фантомного питания 48 В на контакты XLR (микрофонные

входы) комбинированных разъемов. Когда фантомное питание подается, индикатор 48V

светится красным.

3. GAIN 1 и GAIN 2 — обеспечивают регулирование входных сигналов, поступающих на входы

1 и 2 соответственно. Регуляторы усиления снабжены концентрическими трехцветными

кольцевыми светодиодными индикаторами, которые служат для контроля уровня

сигнала: зеленый свет указывает на уровень входного сигнала не менее –24 дБпш (то

есть на «наличие сигнала»), при уровне –6 дБпш кольцо индикатора становится желтым,

указывая на близость сигнала к уровню ограничения, а при уровне 0 дБпш — красным

(индикация цифрового ограничения уровня).

4. INST — конфигурация контактов гнезд входов 1 и 2; можно выбрать программно в Focusrite

Control. При включенном режиме INST горят красные светодиодные индикаторы.

Если выбран режим INST, изменяются диапазон усиления и входное сопротивление

(по сравнению с режимом LINE) и вход становится несимметричным. Это позволяет

оптимизировать вход для прямого подключения музыкальных инструментов (обычно
