Focusrite Scarlett 8i6 3rd gen [12/26] Задняя панель

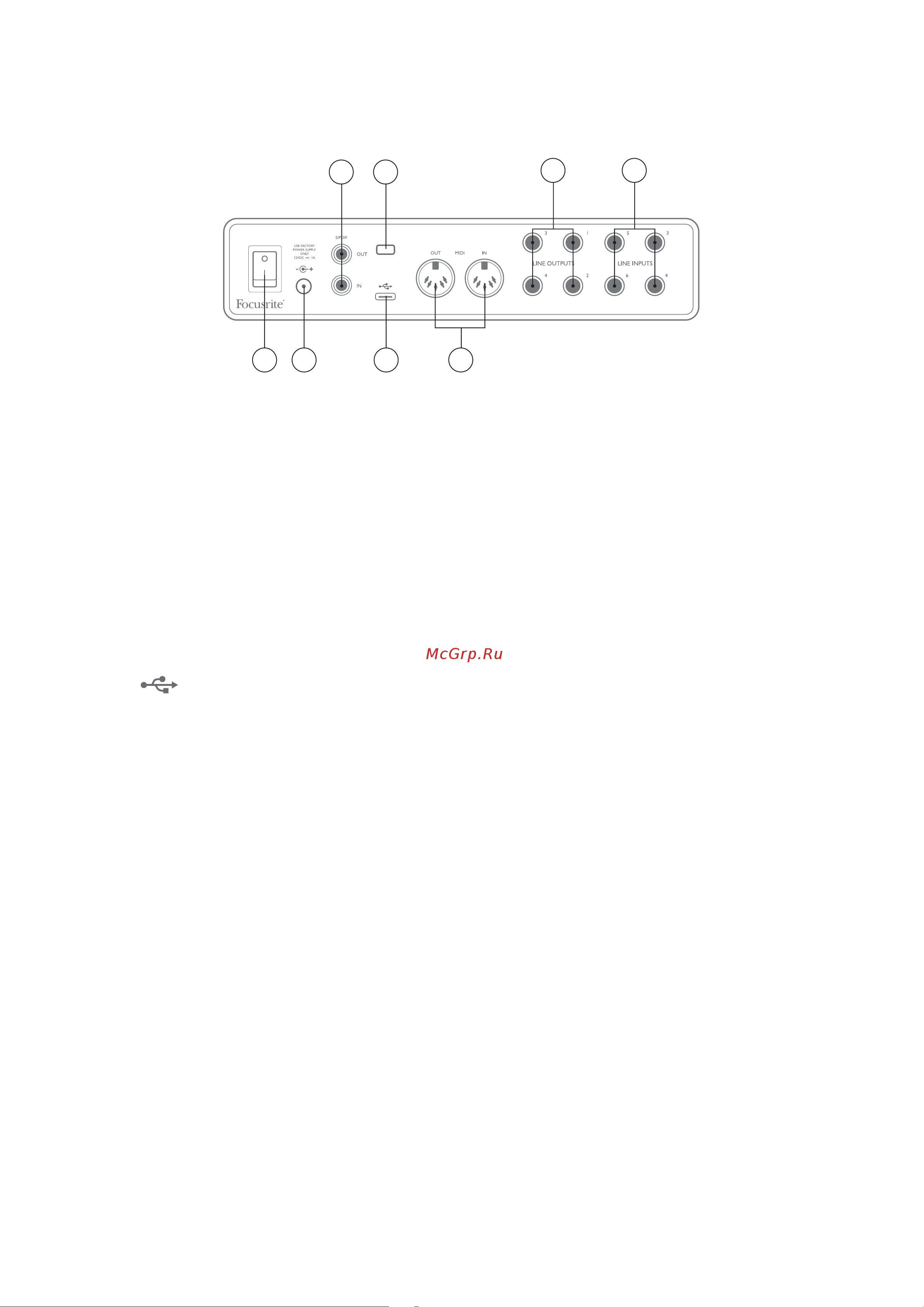

Задняя панель

1112

17 16 13 14

15 18

11. LINE INPUTS 3–6 — четыре симметричных аналоговых линейных входа, выполненные

в виде штекерных гнезд ¼ дюйма (6,35 мм). К ним можно подключить дополнительные

источники сигналов линейного уровня через гнезда ¼ дюйма TRS (для симметричных

сигналов) и TS (для несимметричных сигналов).

12. LINE OUTPUTS 1–4 — четыре симметричных аналоговых линейных выхода со штекерными

гнездами ¼ дюйма (6,35 мм); используйте гнезда TRS для симметричного подключения

и гнезда TS для несимметричного подключения. Выходы 1 и 2 обычно используются

для озвучивания основной мониторной системы, однако сигналы на любых из этих

выходов можно определить в Focusrite Control. Выходы 3 и 4 обычно используются для

озвучивания альтернативных громкоговорителей (например, среднего поля, ближнего

поля) или подачи сигнала на внешние процессоры эффектов.

13.

USB 2.0 — разъем типа C для подключения устройства Scarlett 8i6 к компьютеру с

помощью прилагаемого кабеля.

14. MIDI IN и MIDI OUT — стандартные 5-контактные разъемы DIN для подключения внешнего

MIDI-оборудования. Устройство Scarlett 8i6 работает в качестве MIDI-интерфейса,

который позволяет передавать MIDI-данные между компьютером и дополнительными

MIDI-устройствами.

15. SPDIF IN и OUT — два гнезда (RCA) для передачи двухканальных цифровых аудиосигналов

в устройство Scarlett 8i6 и из устройства в формате S/PDIF. Фактически это входы 7 и 8 и

выходы 5 и 6 для обмена данными с устройством. Подобно всем прочим входам и выходам,

сигналы на этих разъемах могут маршрутизироваться в программном обеспечении

Focusrite Control.

16. Внешний вход питания пост. тока — для питания Scarlett 8i6 используется прилагаемый

адаптер переменного тока на 12 В пост. тока, 1 А; в коаксиальном разъеме положительный

(+12 В) потенциал подается на центральный контакт. Обратите внимание, что питание

устройства Scarlett 8i6 через USB-порт от главного компьютера невозможно.

17. Выключатель питания

18. K (кенсингтонский замок) — позволяет прикрепить Scarlett 8i6 к подходящей конструкции

при необходимости.
