Убедитесь, что блок установлен по уровню и
отсутствует перекос внутреннего блока.
Запрещается устанавливать внутренние
блоки сплит-систем в следующих местах:
• В местах, в которых присутствуют мине-
ральные или пищевые масла (или их пары),
например, на кухнях или в технических по-
мещениях.
• В условиях присутствия вызывающих кор-
розию газов, например, сернистых.
• В условиях сильных колебаний напряже-
ния в сети (на промышленных предприя-
тиях).
• В автомобильном транспорте или на вод-
ном транспорте.
• В местах, где присутствуют сильные элек-
тромагнитные поля.
• В местах, где имеются горючие газы или ма-
териалы.
• В местах, где имеются пары кислот и щело-
чей, а также в других особых условиях.
• В местах, где в окружающем воздухе при-
сутствует большое количество взвешенных
механических частиц.

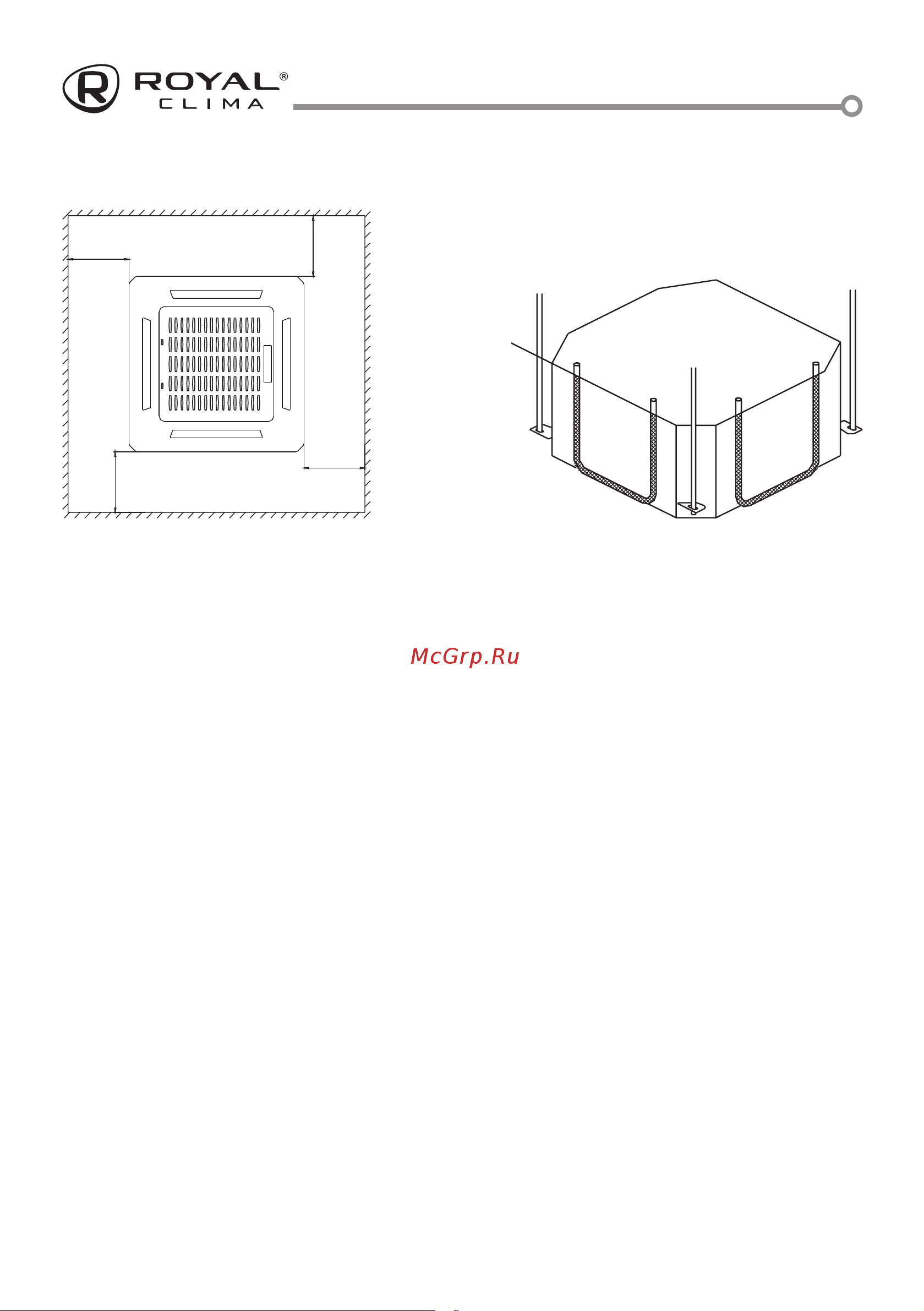

Водяной или
лазерный
уровень
>100 см
>100 см
>100 см >100 см
