5
ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ
Требования по установке внутреннего блока
• Устанавливайте внутренний блок вдали
от нагревательных приборов, источников
пара или горючих газов.
• Выберите место, где ничего не будет пре-
пятствовать входящему и исходящему пото-
кам воздуха из внутреннего блока.
• Убедитесь, что конденсат от внутреннего
блока будет отводиться полностью и бес-
препятственно. Также убедитесь в надёж-
ности и герметичности всех соединений от-
вода конденсата. Проверьте что все трубы
надёжно теплоизолированы.
• Трубопровод отвода конденсата должен
быть проложен с наклоном, обеспечиваю-
щим удаление конденсата самотеком (при
условии, если не используются специали-
зированные дренажные помпы, иначе сле-
дуйте рекомендациям в инструкции к дре-
нажной помпе).
• Убедитесь, что блок полностью выровнен.
Неправильная установка может привести
к обратному сливу дренажа по дренажной
трубе в блок или утечке конденсата.
• Блок оснащен встроенным дренажным
насосом и датчиком уровня. Если блок на-
клонён против направления потоков кон-
денсата (сторона дренажной трубы под-
нята), датчик может работать со сбоями и
может появиться утечка конденсата.
• При установке блока, если дюбели были
встроены заранее, убедитесь, что они не
ослабли из-за усадки бетона.
• Убедитесь, что применяемые крепежные
шпильки выдержат вес внутреннего блока.
• Не устанавливайте внутренний блок над
входом в помещение.
• Определите и запомните место прохожде-
ния скрытой проводки, чтобы не повредить
её при монтаже.
• Минимальная длина трубопровода хла-
дагента составляет 3 или 4 метра (в зави-
симости от модели кондиционера). Это
ограничение необходимо для снижения
вибрации и шума.
• При изменении длины трубопровода
свыше номинальной (стандартной), скор-
ректируйте количество хладагента в холо-
дильном контуре в соответствии с рекомен-
дациями.

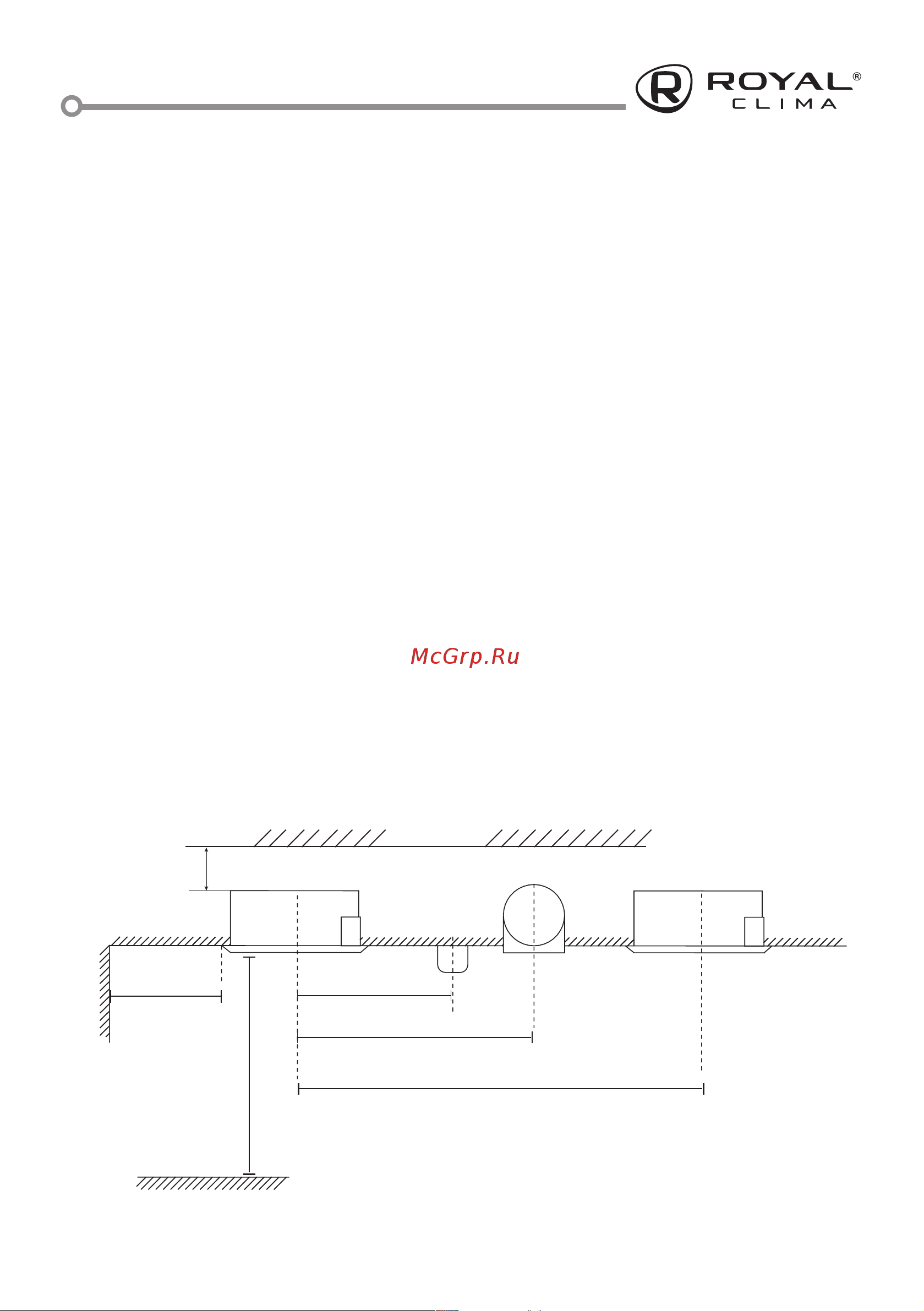

• При установке внутреннего блока убеди-
тесь, что соблюдаются требования по мини-
мальным расстояниям до препятствий (см.
рисунок).
Не менее
100 см
Не менее 150 см
Не менее 200 см
Не менее 300 см
Не менее
230 см
Потолочное
перекрытие
Перекрытие
пола
Внутренний блок
Не менее 1 см
Внутренний блок
Лампы
подсветки
Вентилятор /
воздухораспред. решетка
Подвесной
потолок
