7
IDU-Compact Cassette 4

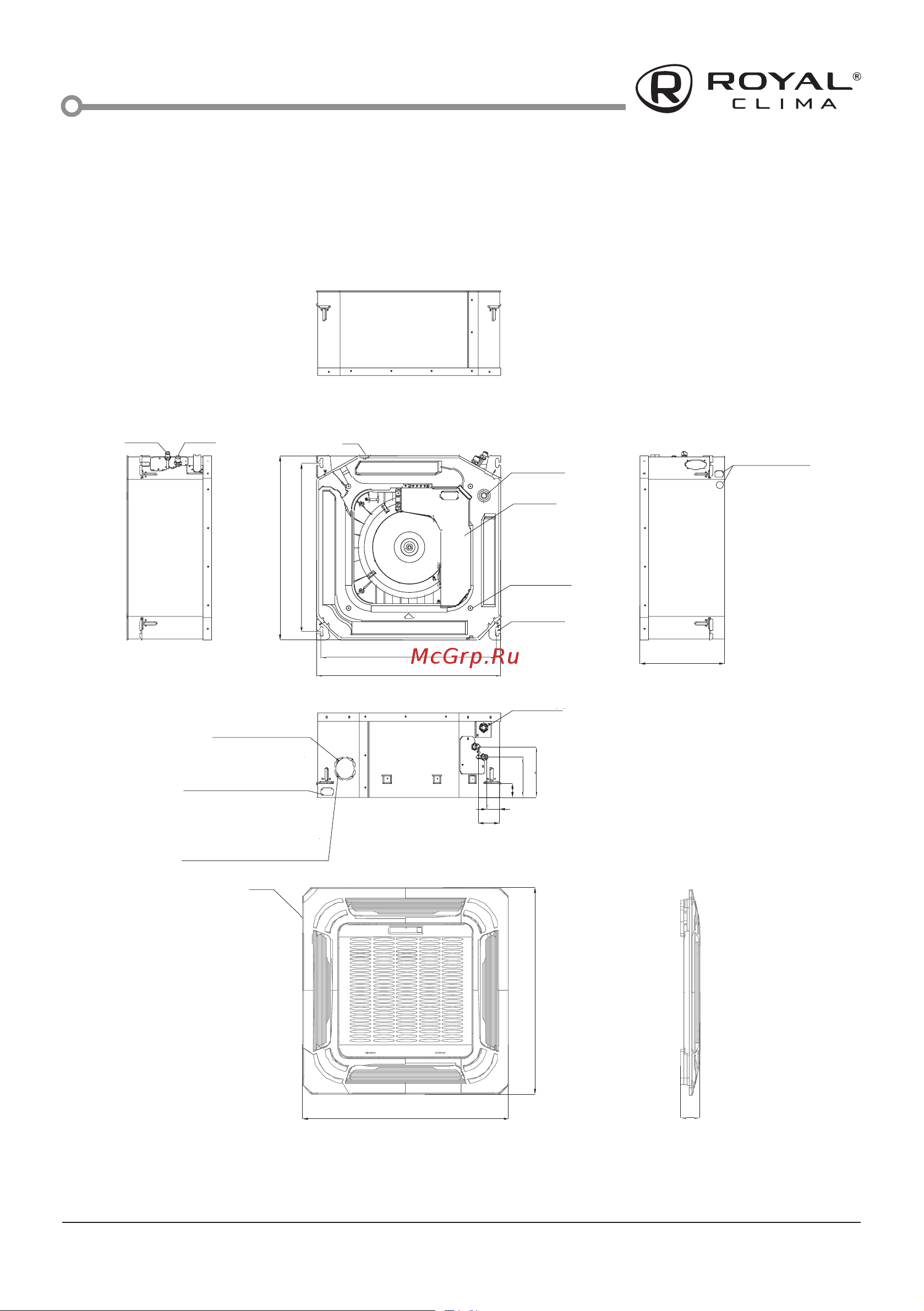

2. Dimensional Drawings
Жидкостная труба
Отверстие для
подключения воздуховода
свежего воздуха (Ø 65)
Отверстие для кабелей
Газовая труба Корпус
Отверстия для кабелей
Доступ к дренажной
помпе (обслуживание)
Блок электроники
4 крепежных отверстия
(для декоративной
панели)
4 монтажных
проушины
Подключение дренажа
(Ø 25)
Декоративная панель
570
523
545
570
260
4 крепежных отверстия
для воздуховода свежего
воздуха (расположены
по окружности Ø 75)
42
68
44
126
157
647
647
50
Все размеры приведены в мм
Для моделей с индексами 12/18
