17
18

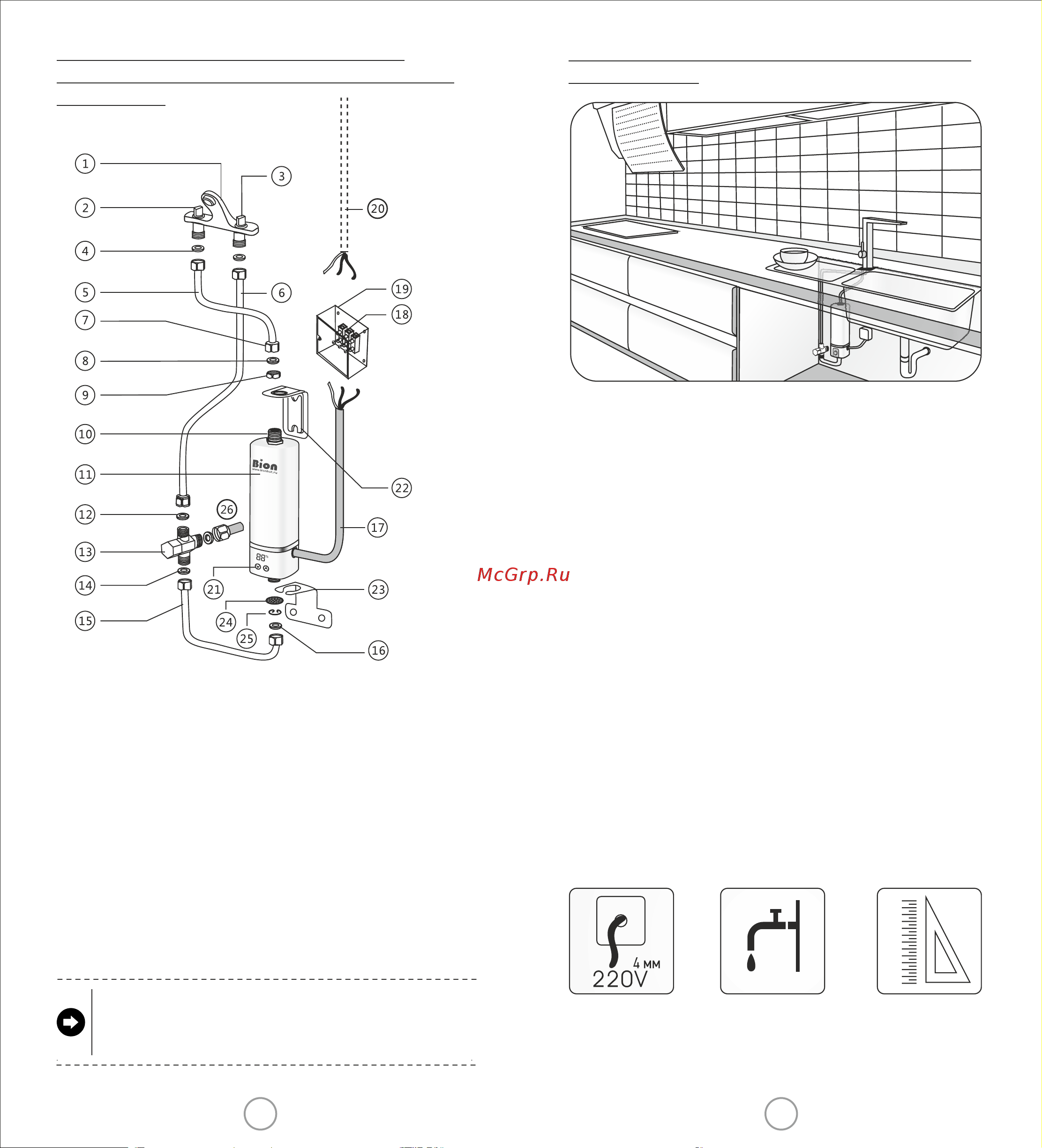

4.2.2. СХЕМА МОНТАЖА БЛОКОВ ОБОРУДОВАНИЯ СО
СМЕСИТЕЛЬНЫМ КРАНОМ ДЛЯ СМЕШИВАНИЯ ХОЛОДНОЙ И
ГОРЯЧЕЙ ВОДЫ:
1. Кран 2. Вентиль крана горячей воды 3. Вентиль крана холод-
ной воды 4. Резиновая прокладка 5. Гибкий шланг 6. Труба/шланг
ГВС для соединения 7. Внутренняя концевая муфта 8. Резиновая
прокладка 9. Гайка 10. Внешняя концевая муфта 11. Корпус АПН
12. Резиновая прокладка 13. Трёхходовой вентиль 14. Резиновая
прокладка 15. Твёрдая водопроводная труба (гофрированная или
медная) 16. Резиновая прокладка 17. Кабель линии электро -
питания АПН 18. Соединительная колодка 19. Клеммная коробка
20. Линия энергоснабжения 21. Кнопки управления
22. Верхний кронштейн крепления блока водонагревателя
23. Нижний кронштейн крепления блока водонагревателя
24. Сетчатый фильтр 25. Стопорное кольцо 26. Подвод воды
Перед установкой смесительного крана обязательно
изучите инструкцию по установке, поставляемую
в комплекте со смесителем!
4.2.3. СТАНДАРТНЫЙ СПОСОБ УСТАНОВКИ ОБОРУДОВАНИЯ В
КУХОННОМ ШКАФУ:
Вопросы, на которые необходимо обратить внимание:
l Подведение к месту установки водонагревателя кабеля линии
энергоснабжения с сечением не менее 4 мм
2
, правильное
размещение и подключение клеммной коробки согласно РЭ.
l Если отделочные работы в пространстве кухонного шкафа
уже были завершены и кабель питания не был подведён к месту
установки водонагревателя, то в этом случае можно подвести
к месту установки АПН кабельную линию энергоснабжения,
соответствующую требованиям ПУЭ. Для установки клеммной
коробки на линию электропитания АПН смотрите пункт 4.3.
l Если трубопровод подачи воды, необходимый для подключения
водонагревателя, расположен в неподходящем месте для
установки оборудования, то необходимо обратиться к
специалистам для внесения поправок в проект и монтаж.
l Электрический водонагреватель устанавливается в систему
строго вертикально. Место, в котором необходима установка
оборудования, должно быть чистым и аккуратным. Желательно
устанавливать крепления и водонагреватель до завершения
отделочных работ. Для облегчения ремонта и профилактики
водонагревателя, расстояние до стен помещения или до другого
оборудования должно быть не менее 50 см.
Изолированный
кабель линии
энергоснабжения
Обращайте внимание
на размеры площадки
подготовленной для
установки АПН
ВНИМАНИЕ!
водопроводная
линия, установленная
в стене.
2
4 мм
2
