13
14

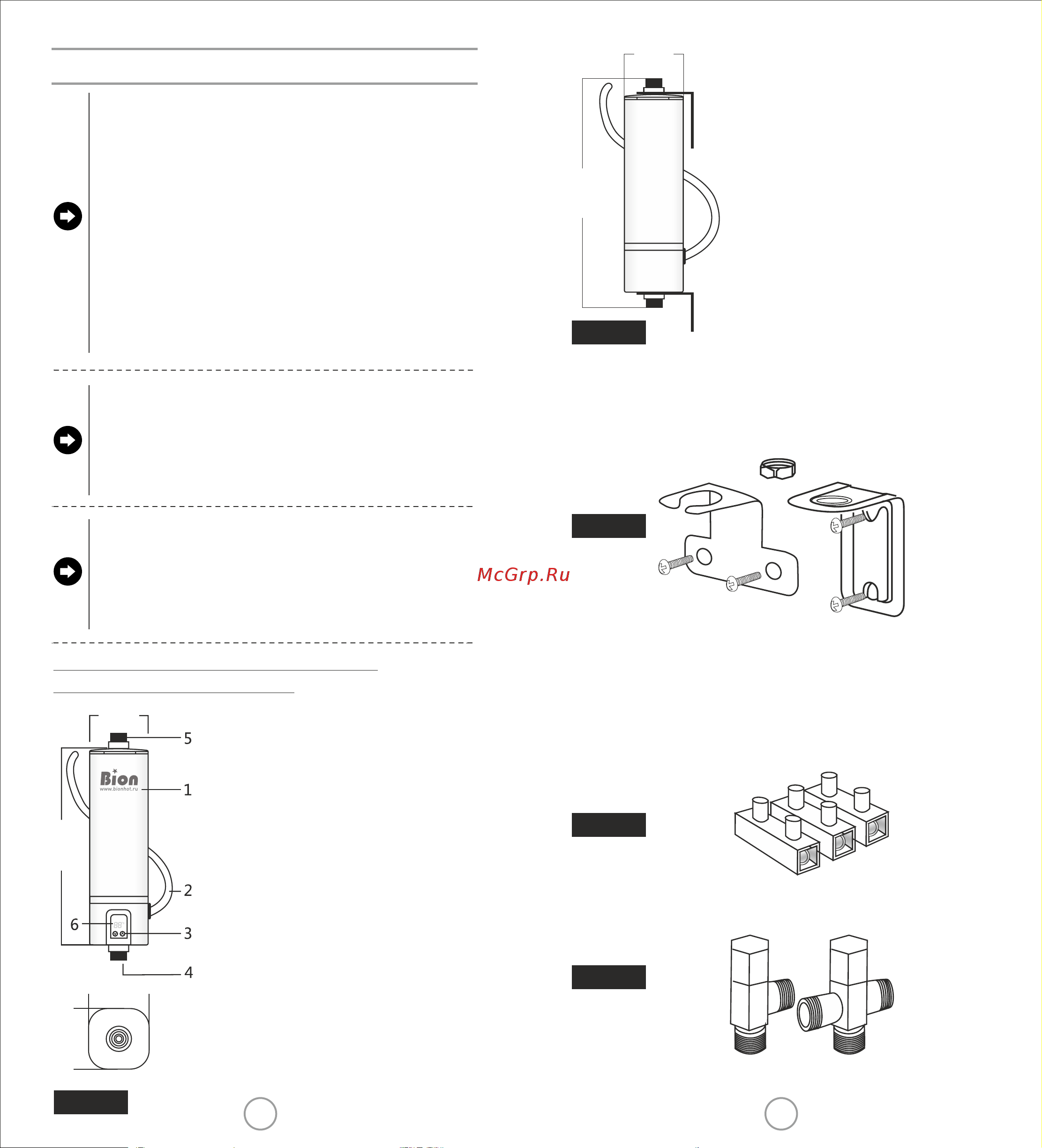

4. УСТАНОВКА IPO НАГРЕВАТЕЛЯ А9:
4.1. ГАБАРИТНЫЕ РАЗМЕРЫ IPO НАГРЕВАТЕЛЯ И
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ:
4.1.1.Размеры оборудования
указаны на иллюстрациях 4.1 и 4.2
85 мм
240 мм
1. АПН BION IPO-A9
2. Кабель электропитания
3. Кнопки регулировки
температурного режима
4. Водоприёмник холодной воды
5. Выход горячей воды
6. Дисплей отображающий установ-
ленную температуру жидкости
7. Кронштейны для крепления АПН
и гайка (иллюстрация 4.3)
8. Набор крепежа для крепления
кронштейнов АПН:
Экспликация дополнительных
комплектующих изображенных на
иллюстрациях 4.4 / 4.5:
1. Соединительная колодка
2. Кран-регулятор напора воды
Монтаж и первое подключение нагревателя к электро
сети должна выполнять специализированная
организация с соблюдением «Правил безопасной
эксплуатации электроустановок потребителей» (ПБУ),
«Правил устройства электроустановок» (ПУЭ),
«Правил технической эксплуатации электроустановок
потребителей» (ПТЭ), «Правил пожарной безопасно-
сти» (ППБ), «Правил устройства электроустановок.
Электрооборудование специальных установок»,
а также указаний представленного РЭ.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ БЕЗ
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ!
Обратите внимание на порядок установки.
После подведения трубопровода и подачи жидкости
к оборудованию необходимо удостовериться в
успешном водоотведении, и лишь затем подавать
электропитание на оборудование.
l Запрещено устанавливать прибор в помещении,
где существует возможность обледенения и частого,
плотного наполнения водяным паром или пылью.
l Установите АПН как можно ближе к крану подачи
горячей воды.
85 мм
85 мм
4.1.2. Инструменты необходимые
для установки АПН:
1. Ручная дрель или перфоратор
2. Отвёртки крестовые и шлицевые
(плоские)
3. Разводной гаечный ключ
4. Нож
Дополнительные комплектующие
необходимые для установки АПН:
5. Уплотнительная лента ПТФЭ (ФОМ)
6. Клеммная коробка
7. Трёхходовой вентиль или двух -
ходовой (согласно иллюстрации 4.5)
8. Резиновые прокладки
9. УЗО Устройство Защитного
Отключения 220 Вольт 25 Ампер
Ил. 4.2
Ил. 4.3
Ил. 4.4
85 мм
270 мм
Ил. 4.5
( Варианты )
Шурупы или винты 4 штуки
Пластиковые дюбели 4 штуки
Ил. 4.1
