21
22

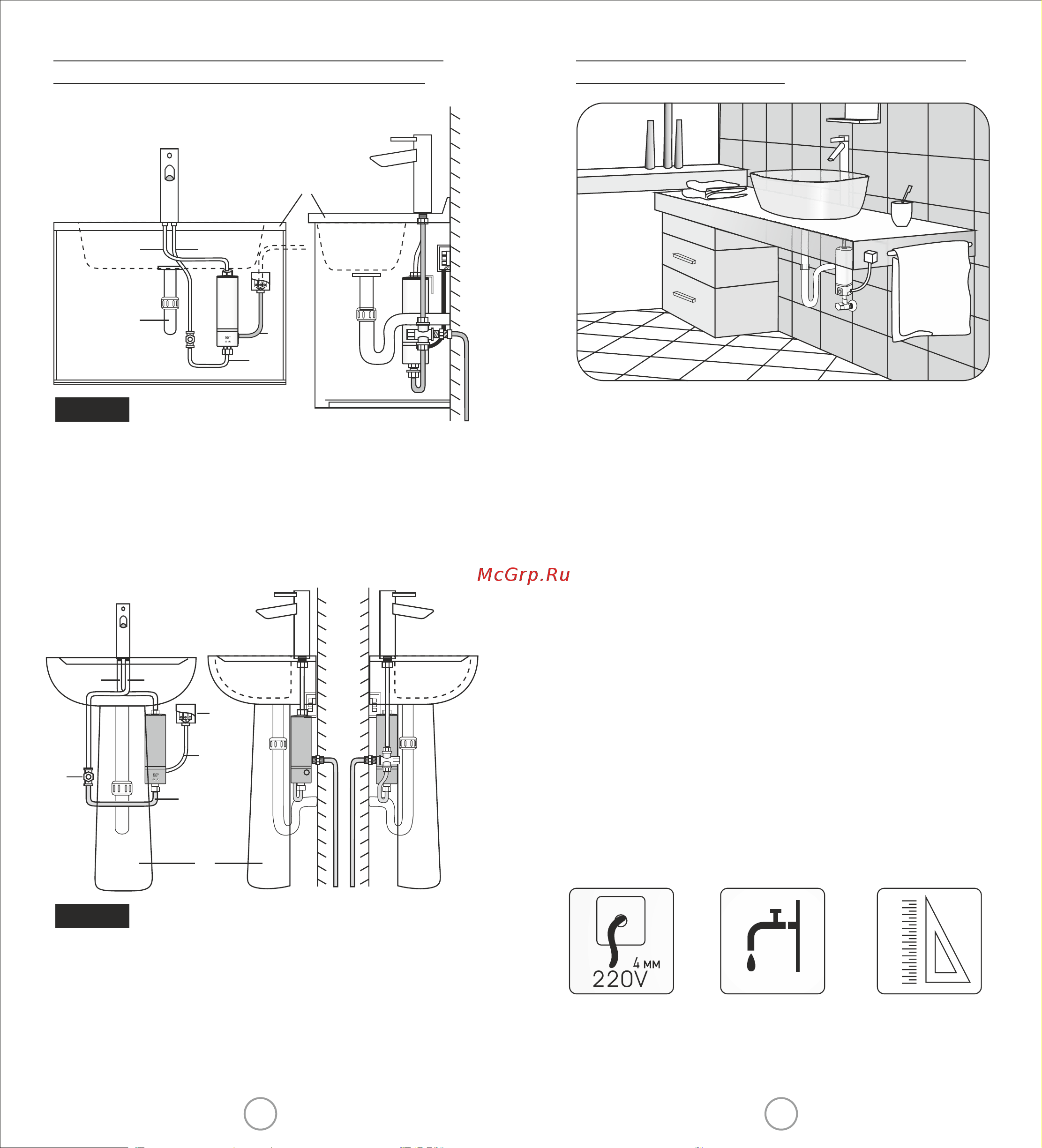

4.2.7. СТАНДАРТНЫЙ СПОСОБ УСТАНОВКИ ОБОРУДОВАНИЯ
ПОД НАСТОЛЬНОЙ РАКОВИНОЙ:
4.2.6. СТАНДАРТНЫЙ СПОСОБ УСТАНОВКИ ОБОРУДОВАНИЯ
ПОД РАКОВИНОЙ С ПЬЕДЕСТАЛОМ / ПОЛУПЬЕДЕСТАЛОМ:
1. Клеммная коробка (соединительная колодка) 2. Трёхходовой
вентиль 3. Кабель линии энергоснабжения 4. Корпус АПН
5. Трубопровод горячей воды 6. Трубопровод холодной воды
7. Трубопровод холодной воды 8. PVC отводной трубопровод
9. Полупьедестал раковины
Кран
1. Клеммная коробка (соединительная колодка) 2. Трёхходовой
вентиль 3. Кабель линии энергоснабжения 4. Корпус АПН
5. Трубопровод горячей воды 6. Трубопровод холодной воды
7. Трубопровод холодной воды 8. PVC отводной трубопровод
9. Пьедестал раковины
Ил. 5.0
Ил. 4.9
1
9
7
2
8
4
3
5
6
1
9
7
2
8
4
3
5
6
l Если отделочные работы в пространстве кухонного шкафа
уже были завершены и кабель питания не был подведён к месту
установки водонагревателя, то в этом случае можно подвести
к месту установки АПН кабельную линию энергоснабжения,
соответствующую требованиям ПУЭ. Для установки клеммной
коробки на линию электропитания АПН смотрите пункт 4.3.
l Если трубопровод подачи воды, необходимый для подключения
водонагревателя, расположен в неподходящем месте для
установки оборудования, то необходимо обратиться к
специалистам для внесения поправок в проект и монтаж.
l Электрический водонагреватель устанавливается в систему
строго вертикально. Место, в котором необходима установка
оборудования, должно быть чистым и аккуратным. Желательно
устанавливать крепления и водонагреватель до завершения
отделочных работ. Для облегчения ремонта и профилактики
водонагревателя, расстояние до стен помещения или до другого
оборудования должно быть не менее 50 см.
Изолированный
кабель линии
энергоснабжения
Обращайте внимание
на размеры площадки
подготовленной для
установки АПН
ВНИМАНИЕ!
водопроводная
линия, установленная
в стене.
2
4 мм
2
Вопросы, на которые необходимо обратить внимание:
l Подведение к месту установки водонагревателя кабеля линии
энергоснабжения с сечением не менее 4 мм
2
, правильное
размещение и подключение клеммной коробки согласно РЭ.
