8 Тепловычислители СПТ940. Руководство по эксплуатации
Тепловычислитель крепится на ровной вертикальной плоскости с помощью
четырех винтов. Пространство монтажного отсека ограничено крышкой и осно-
ванием, в котором установлены кабельные вводы, обеспечивающие механиче-
ское крепление кабелей внешних цепей. Подключение цепей выполняется с по-
мощью клемм, снабженных винтовыми зажимами для соединения с проводни-
ками кабелей. Сами клеммы фиксируются на блоках штырей, установленных на
печатной плате. Конструкция позволяет не производить полный демонтаж элек-
трических соединений, когда необходимо временно снять тепловычислитель с
эксплуатации – достаточно снять клеммы с блоков штырей.

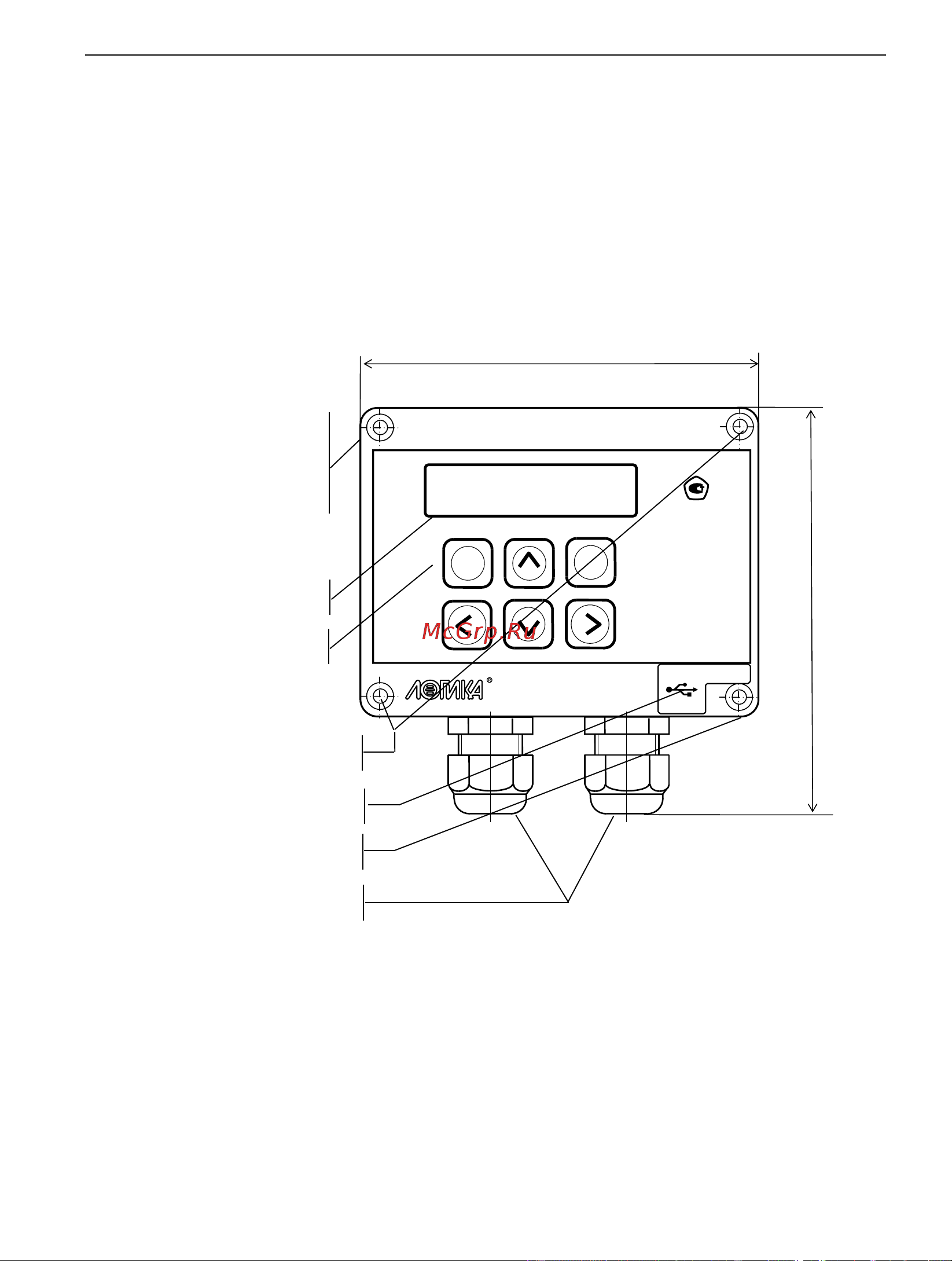

Рисунок 3.1 – Вид спереди
СПТ940
МЕНЮ
ВВОД
115
118
место пломбирования
навесной пломбой
места пломбирования
мастикой
клавиатура
дисплей
место
пломбирования
навесной
пломбой
кабельные вводы
USB-порт
