4 Схемы потребления
Понятие схема потребления (СП) объединяет особенности конкретного узла
учета: конфигурацию трубопроводов, состав и размещение основного оборудо-
вания и средств измерений. Таких схем одиннадцать. Номер схемы обязатель-
ный настроечный параметр. При подготовке базы настроечных параметров он
должен быть задан в первую очередь.
Схемы потребления и соответствующие им расчетные формулы приведены в
таблице 4.1. Здесь и далее приняты следующие обозначения: Q, Qг тепловая
энергия; V1, V2, V3 объем; M1, M2, M3 масса; t1, t2, t3, tх, Δt – температура
и разность температур; С1, С2, С3 цена импульса; N1, N2, N3 количество им-
пульсов; ρ1, ρ2, ρ3, ρх – плотность; h1, h2, h3, hх энтальпия.

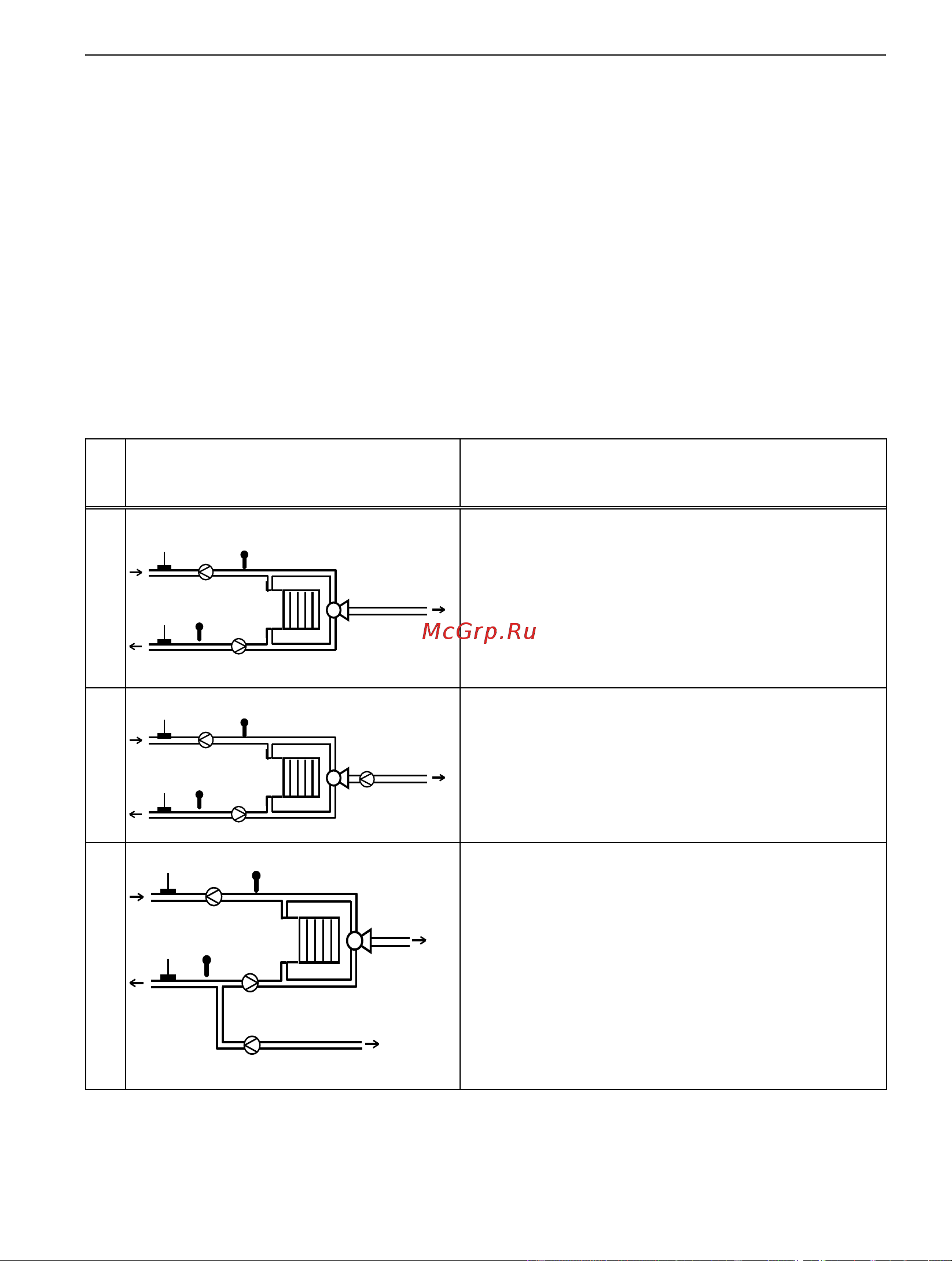

Таблица 4.1 – Схемы потребления
Топология
теплообменного контура
Расчетные формулы
0
V2
ВС2
V1
ВС1
ТС2
ТС1
t1
t2
ПД1
ПД2
Р1
Р2
V1=С1N1; V2=С2N2
1
V2
ВС2
ТС2
t2
ПД1
ПД2
Р1
Р2
V3
ВС3
V1
ВС1
ТС1
t1
V1=С1N1; V2=С2N2; V3=С3N3
2
V2
ВС2
ТС2
t2
ПД1
ПД2
Р1
Р2
V3
ВС3
V1
ВС1
ТС1
t1
V1=С1N1; V2=С2N2; V3=С3N3
