120
подключение к телевизору

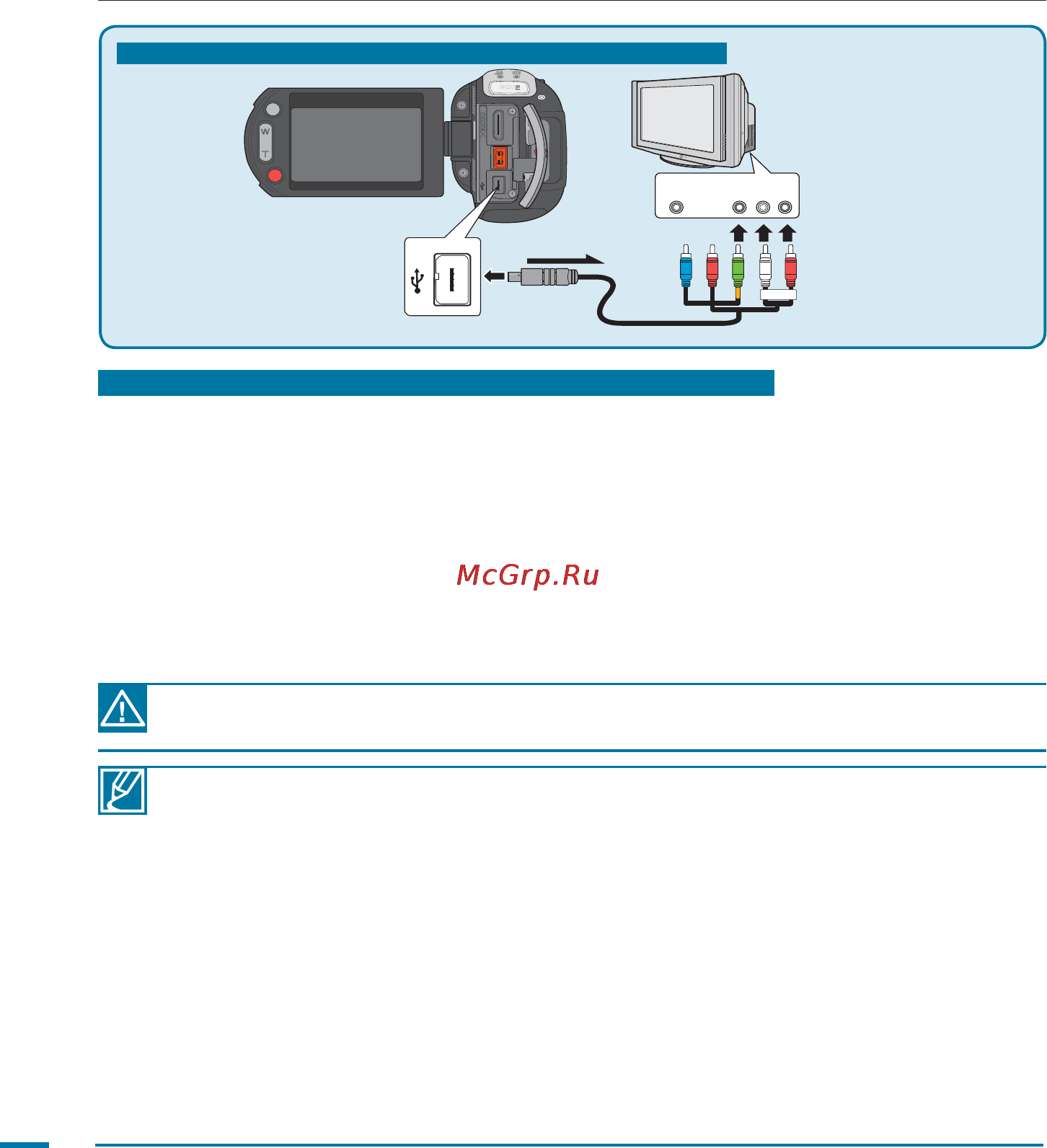

Тип Б: Подключение компонентного/AV-кабеля к композитному выходу.
1. Подсоедините компонентный/AV-кабель к композитному гнезду,
"Видео и L-R (Аудио)" на ТВ. Подключите зеленый штекер с желтой наклейкой к
видеовходу на телевизоре.
После подключения настройте выход телевизора, установив для параметра
"Аналог. вых. ТВ" значение "Композитный".
стр. 103
2. Включите телевизор и установите переключатель входного сигнала в положение
для вх
одного сигнала с устройства, к которому подключена видеокамера.
Этот вход зачастую называют линейным.
См. руководство пользователя телевизора для получения информации о способе
переключения входов телевизора.
При неправильном подключении к гнездам
P
B
, P
R
,
или Y экран телевизора
становится красным или отсутствует изображение.
Проверьте состояние подключения видеокамеры ВЧ к телевизору. При
неправильном подключении отображение видео на экране может искажаться.
При одновременном подключении видеокамеры к телевизору с помощью
разных кабелей порядок предпочтения выходного сигнала будет следующим:
HDMI
компонентный/AV-выход.
Не прилагайте чрезмерных усилий при подключении кабелей.
Подробную информацию о способе соединения, а также используемом гнезде
см. в прилагаемом к телевизору руководстве по эксплуатации.
В указанном выше методе типа B зеленый штекер может не соответствовать
видеовыходу телевизора, поскольку на телевизорах используются разные
значки для видеовхода. Иногда вместо разъема "VIDEO" телевизор имеет
разъем "Y".
Если разрешение установлено на 1080/50p, камера не может выводить
данные при одновременном подключении ее и телевизора.
S-VIDEO IN
LR
AUDIO INVIDEO IN
MODE
CHG
Q. MENU
DC IN
Обычный телевизор
Видеокамера
компонентного/AV-кабеля
Направление
передачи сигнала
Тип Б: Подключение компонентного/AV-кабеля к композитному выходу.
