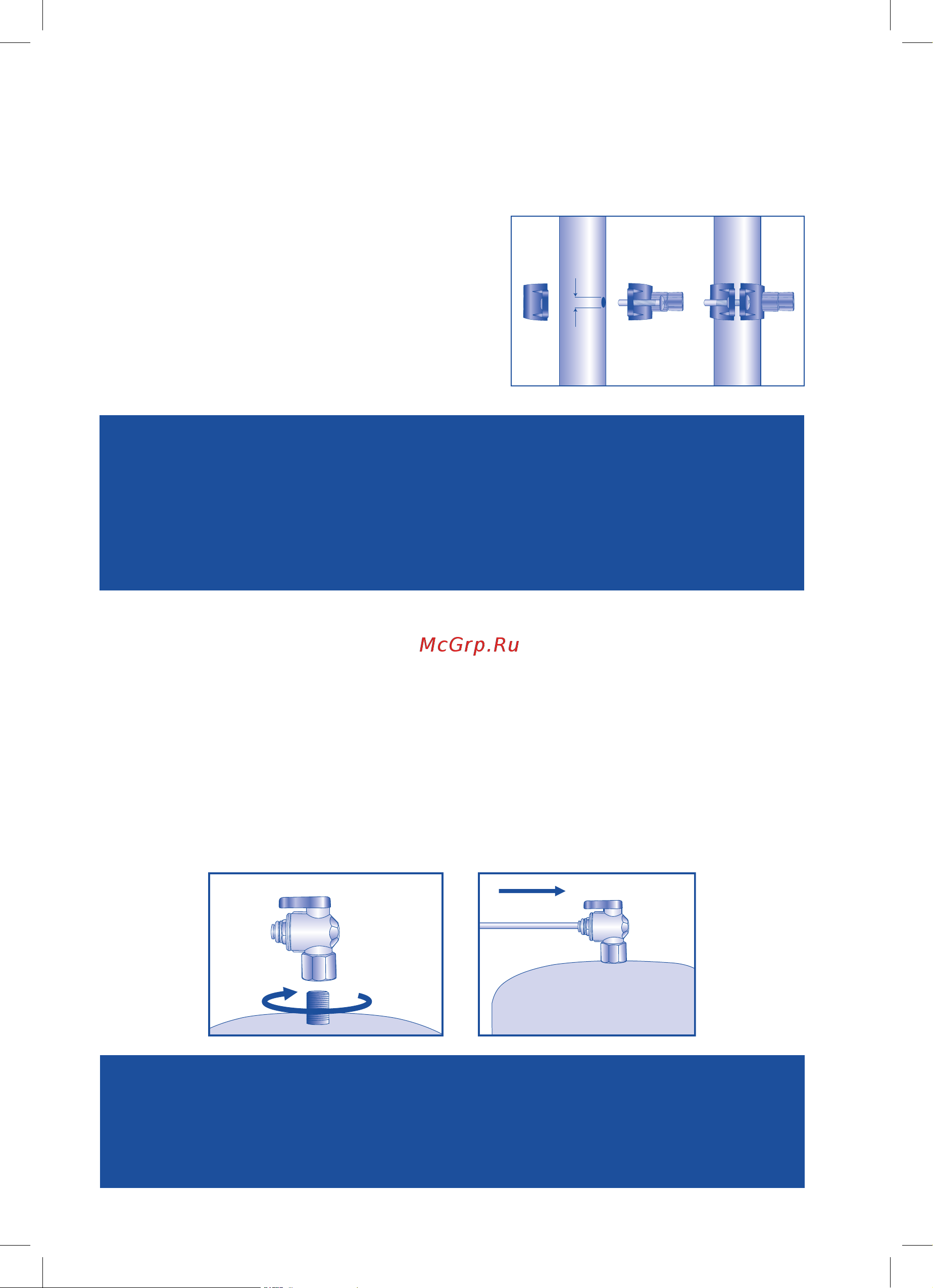

5. Установка дренажного хомута.

Просверлите в сливной трубе отверстие диаметром 8 мм.

Проверьте наличие уплотнения на внутренней стороне скобы дренажного хо-

мута. Закрепите скобу с уплотнением таким

образом, чтобы отверстие в сливной трубе

совпало с отверстием хомута.

Установите вторую скобу и равномерно за-

тяните крепежные болты так, чтобы две ско-

бы располагались параллельно друг другу.

Установите один конец ЧЁРНОЙ пластико-

вой трубки в фитинг дренажного хомута.

8mm

ВНИМАНИЕ!

Участок трубы, в который входит дренажная трубка, не должен быть

заполнен водой. Поэтому устанавливать дренажный хомут необходимо

на вертикальной части сливной трубы до сифона. Если установка до си-

фона невозможна, то обратитесь к специалисту для доработки сливной

системы.

6. Установите кран накопительной ёмкости.

Оберните резьбу 2–3 раза уплотнительной лентой ФУМ (или иным уплотняю-

щим материалом)*.

уплотняющий материал в комплект не входит, приобретается отдельно.

Рукой наверните кран накопительной ёмкости до упора. Слегка подтяните раз-

водным ключом. Не прилагайте больших усилий, чтобы не повредить кран. Уста-

новите один конец КРАСНОЙ пластиковой трубки в фитинг крана накопитель-

ной ёмкости.

ВНИМАНИЕ!

В нижней части накопительной ёмкости располагается сервисный воз-

душный клапан. Если накопительная ёмкость исправна, не используйте

его без консультации со специалистом.
