Установка и подключение
18
16
Установка и подключение

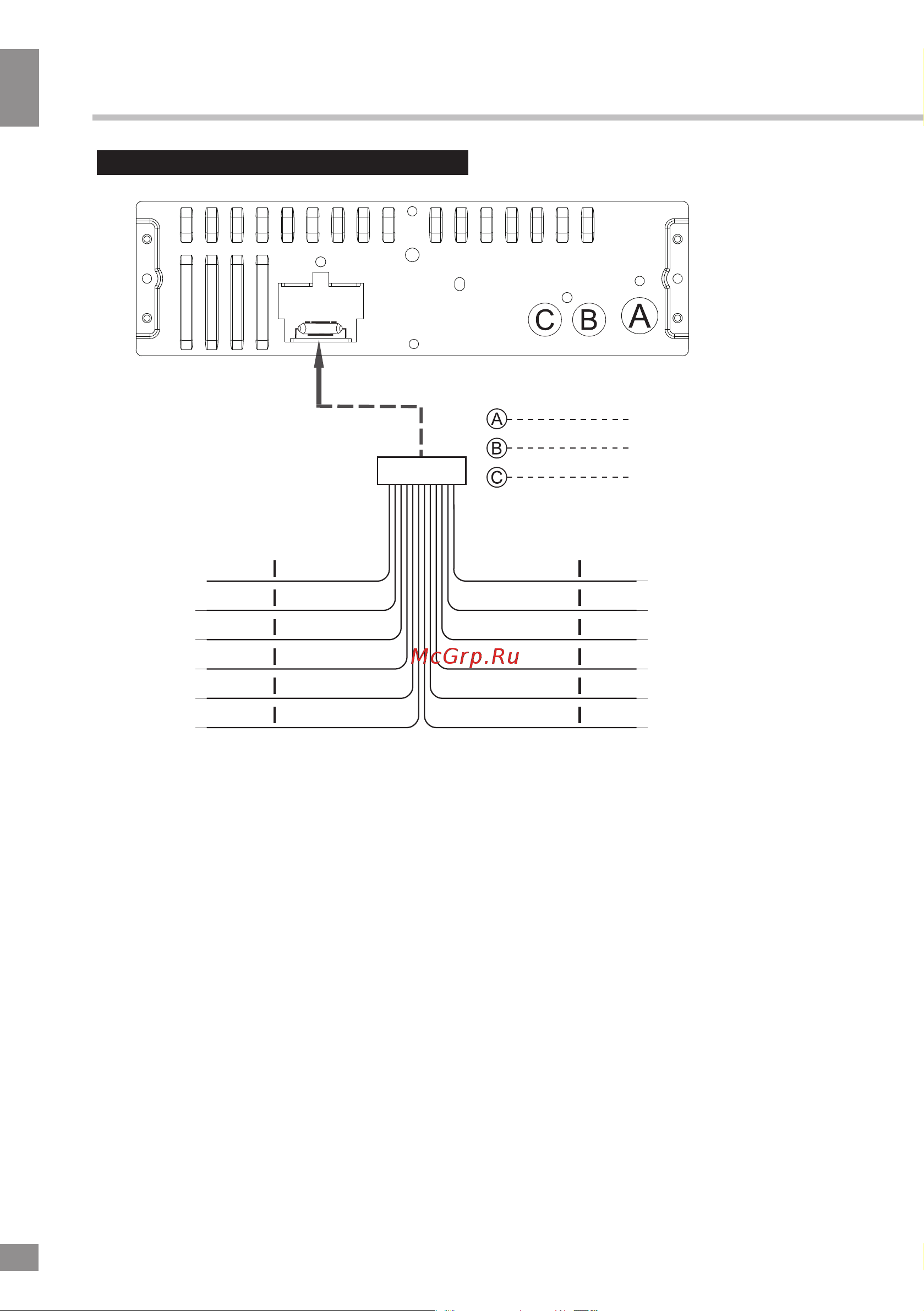

Схема подключения
Примечания
• Независимо от размера
динамиков, следует использовать
динамики с сопротивлением,
равным 4 Ом, для уменьшения
искажений при повышенной
громкости.
• Запрещается соединять
провода авто антенны и
заземления между собой.
5A
Антенный вход
Линейный аудиовыход (правый)
Линейный аудиовыход (левый)
Зажигание (B+) Красный
Питание антенны Синий
Передний левый динамик (+) Белый
Передний левый динамик (-) Белый/Черный
Задний левый динамик (+) Зеленый
Задний левый динамик (-) Зеленый/Черный
Желтый Батарея +12В
Черный Заземление (B-)
Серый Передний правый динамик (+)
Серый/черный Передний правый динамик (-)
Фиолетовый Задний правый динамик (+)
Фиолетовый/Черный Задний правый динамик (-)
