Connection
6
6
Connection

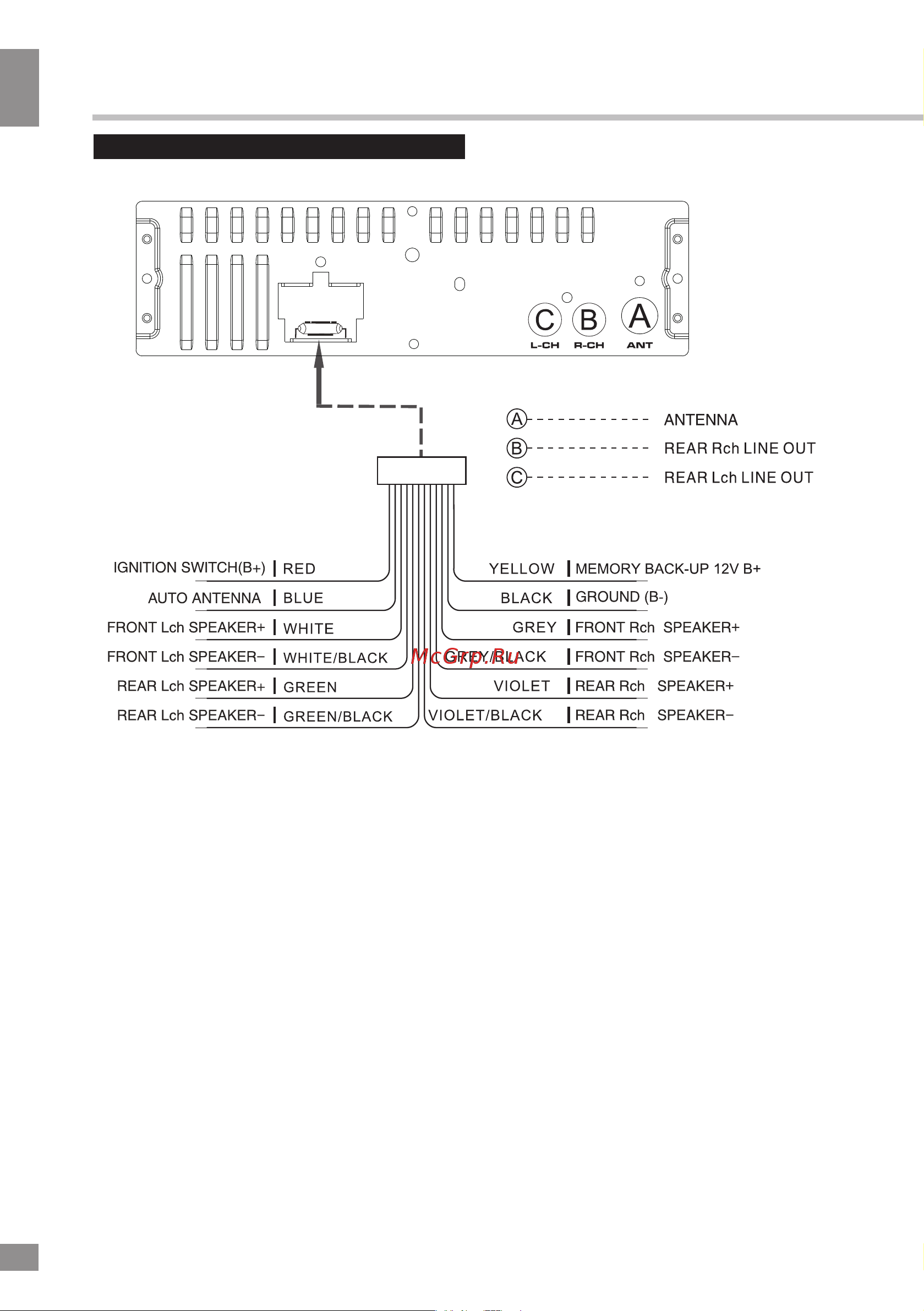

Connection diagram
Notes
• In spite of having any kinds of
speaker systems, they must use 4
ohms speaker impedance to
reduce the distortion at high volume
levels.
• Do not let the auto antenna
and ground wires touch each other.
5A
