♦ Крепление опорных ножек на телевизор.
ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность
установки опорных ножек. Опорные ножки должны располагаться таким образом, чтобы
их большая выступающая часть находилась со стороны экрана. Неправильно установлен-
ные опорные ножки могут привести к опрокидыванию телевизора.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана.
• На нижнюю часть корпуса телевизора в соответствии с рисунком 3 поочередно установите
опорные ножки. Большая выступающая часть ножек должна находиться со стороны экрана. За-
крепите самонарезающими винтами из комплекта поставки: 24H 4х14 (4 шт); 40F 4x18 (4 шт);
43U 4х16 (4 шт)
Винты
самонарезающие
Винты
самонарезающие
Опорная ножка
Опорная ножка

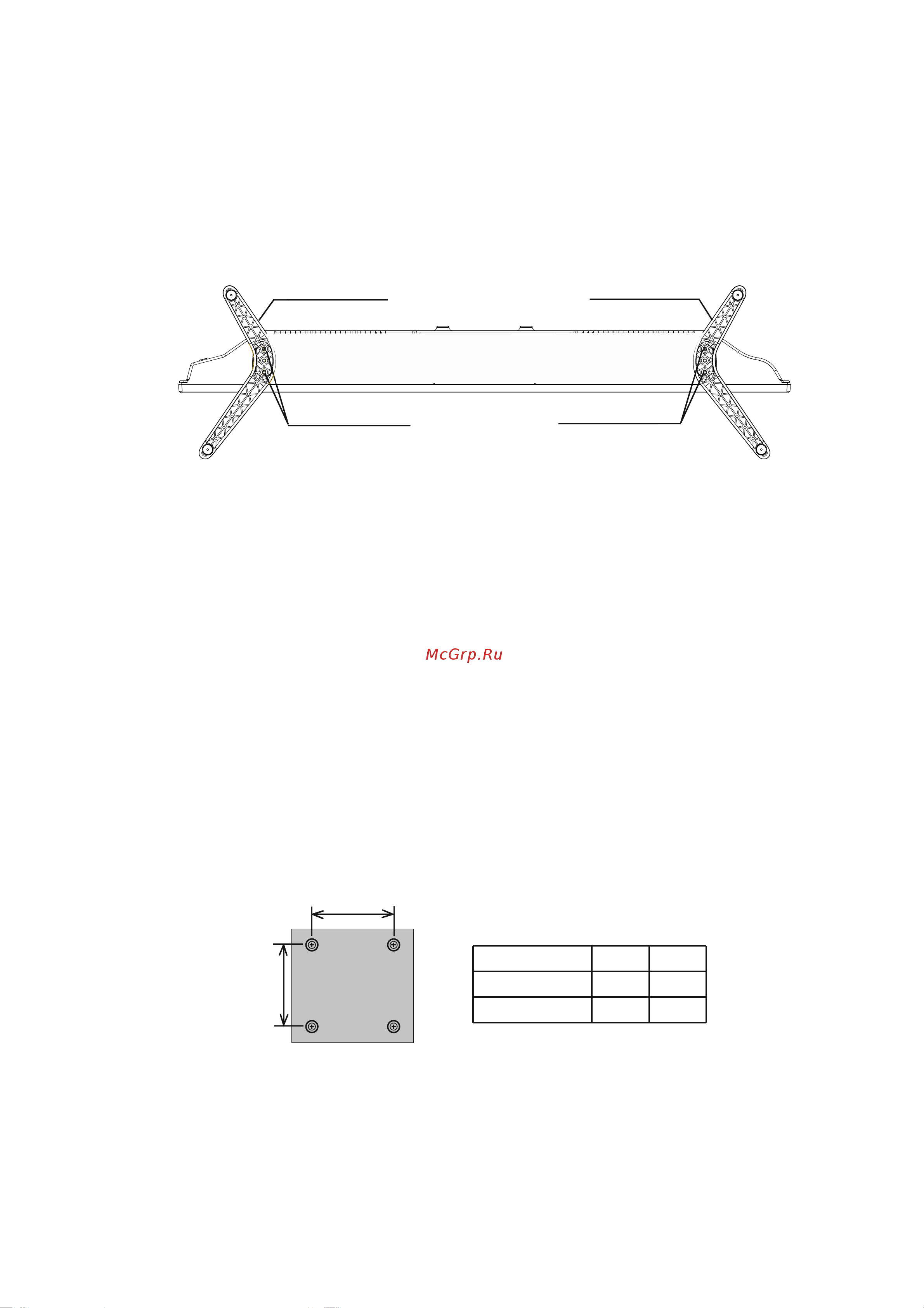

Рисунок 3
ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных но-
жек на Вашей модели телевизора производите в соответствии с фактическим внешним ви-
дом.
♦ Крепление телевизора на стене.
ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора
на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (см.рисунок 3), крепящие опорные ножки к корпусу телевизора.
• Крепление телевизора на стене осуществляют с помощью специального кронштейна.
На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре
резьбовые отверстия (рисунок 2а, поз.15; рисунок 2б, поз.17; рисунок 2в, поз.14 ). Рекомендуемый
размер винтов для телевизоров: 24H верхние винты М4х12 (2 шт), нижние винты М4х8 (2 шт);
40F верхние винты М4x12 (2 шт), нижние винты М4х8 (2 шт); 43U М4х10.
ВНИМАНИЕ! Кронштейн и винты для крепления кронштейна к кожуху телевизора в
комплект поставки не входят и приобретаются отдельно.
Размеры кронштейна определяются расстоянием между резьбовыми отверстиями (см. ри-
сунок 4).
a,мм
а
200
б
20040F/43U
24H
b,мм
100 100
Рисунок 4
♦ Перед включением телевизора, во избежание неравномерного формирования изображе-
ния на экране, убедитесь, что он расположен вертикально.
ВНИМАНИЕ! При возникновении затруднений, связанных со снятием (установкой)
опорных ножек, а также с креплением телевизора на стену, следует обратиться к специа-
листам сервисной службы. Данная услуга является платной.
