Pioneer VREC-170RS GPS [13/39] Монтаж

− 13 −

Русский

Монтаж

Требуемое место установки на лобовом стекле

Установите устройство с внутренней стороны лобового стекла автомобиля в таком

положении, которое удовлетворяет всем перечисленным ниже условиям.

• Положение, при котором все устройство находится в пределах 20% от верхнего края лобового стекла

(диапазон в пределах 20% от фактической длины, исключая детали, перекрывающие уплотнители, молдинги и

т.д., и скрытые детали) или находится в тени зеркала заднего вида, если смотреть с места водителя.

Обратите внимание, что значение «20%», описанное выше, является приблизительным. Выполняйте установку

устройства в соответствии с законодательством и нормами вашей страны.

• Положение, при котором линзовая часть устройства находится в пределах диапазона работы

стеклоочистителя.

• Положение, при котором линзовая часть устройства не нависает над солнцезащитным козырьком и черными

керамическими линиями/черным керамическим узором.

• Положение, при котором устройство направлено горизонтально к лобовому стеклу и в стороны.

• Положение, при котором возможна прокладка кабеля питания без применения излишней силы.

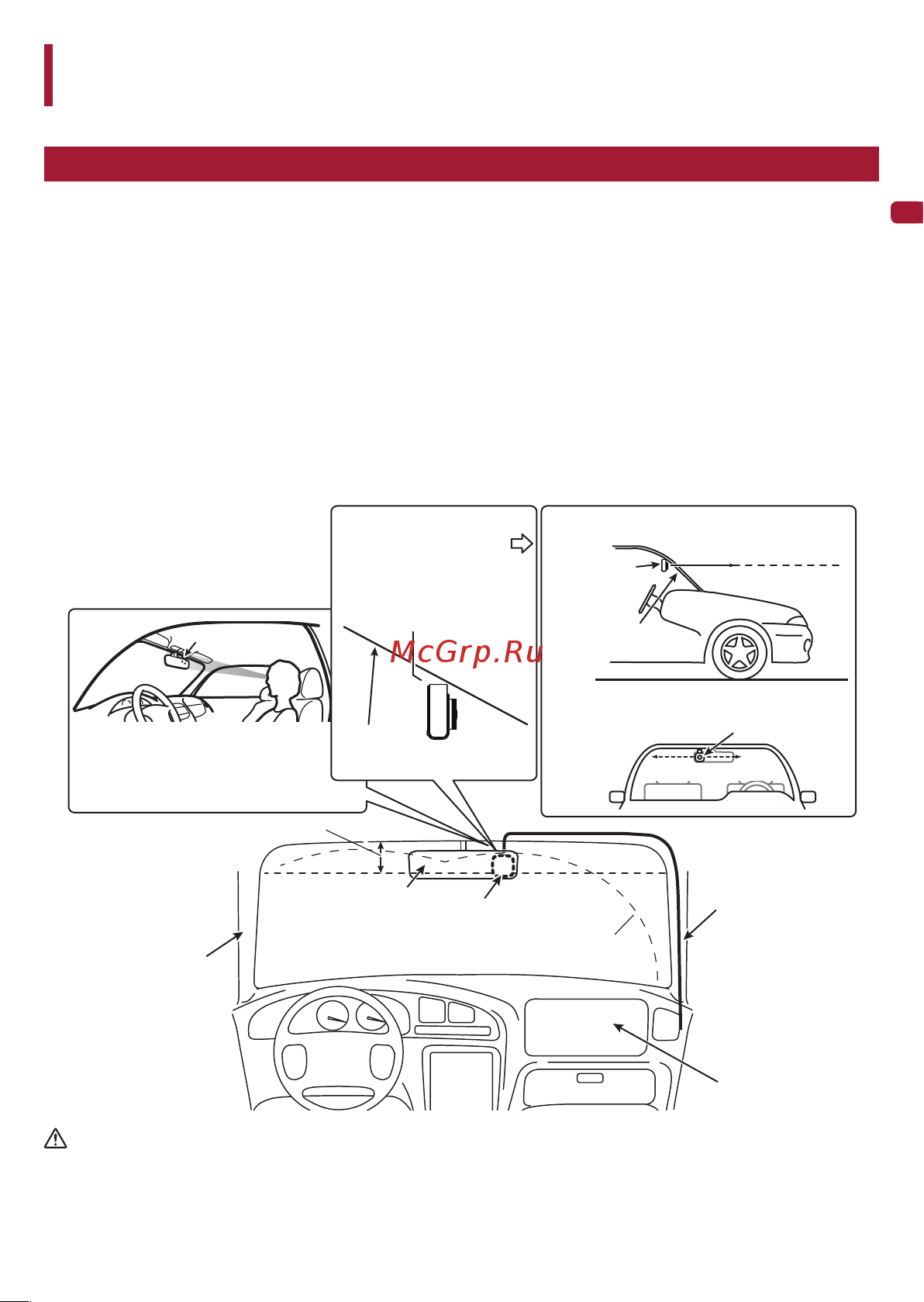

Горизонтальное направление

Данное

устройство

Лобовое стекло

Земля

Данное устройство

Горизонтальное направление

Данное устройство

Выполняйте установку устройства в таком

месте, где оно не будет мешать обзору

водителя, например, за зеркалом заднего вида.

Лобовое стекло

Направление

движения автомобиля

В пределах 20% от высоты

Зеркало заднего вида

Зона работы стеклоочистителя

Стойка

Подушка безопасности

ВАЖНО

Установка данного устройства осуществляется исключительно в назначенном для установки месте,

чтобы обеспечить безопасное поле обзора во время движения автомобиля и достичь максимальной

производительности устройства.

Угол установки Направление установки
