♦ Крепление телевизора на стене.
ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора
на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (см.рисунок 5), крепящие опорные ножки к корпусу телевизора.
• Крепление телевизора на стене осуществляют с помощью специального кронштейна и
винтов, приобретаемых отдельно и не входящих в комплект поставки.
На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре
резьбовые отверстия (рисунок 2, поз.1). Рекомендуемый размер винтов для телевизоров: 43U
M4x8 (4 ШТ); 50U/55U М6х8 (4 шт); 65U M6x12 (4 шт).
Размеры кронштейна, в зависимости от модели телевизора, определяются расстоянием
между резьбовыми отверстиями (см. рисунок 6).
a
b
200
а,мм b,мм
50U/55U
65U
200
400
400

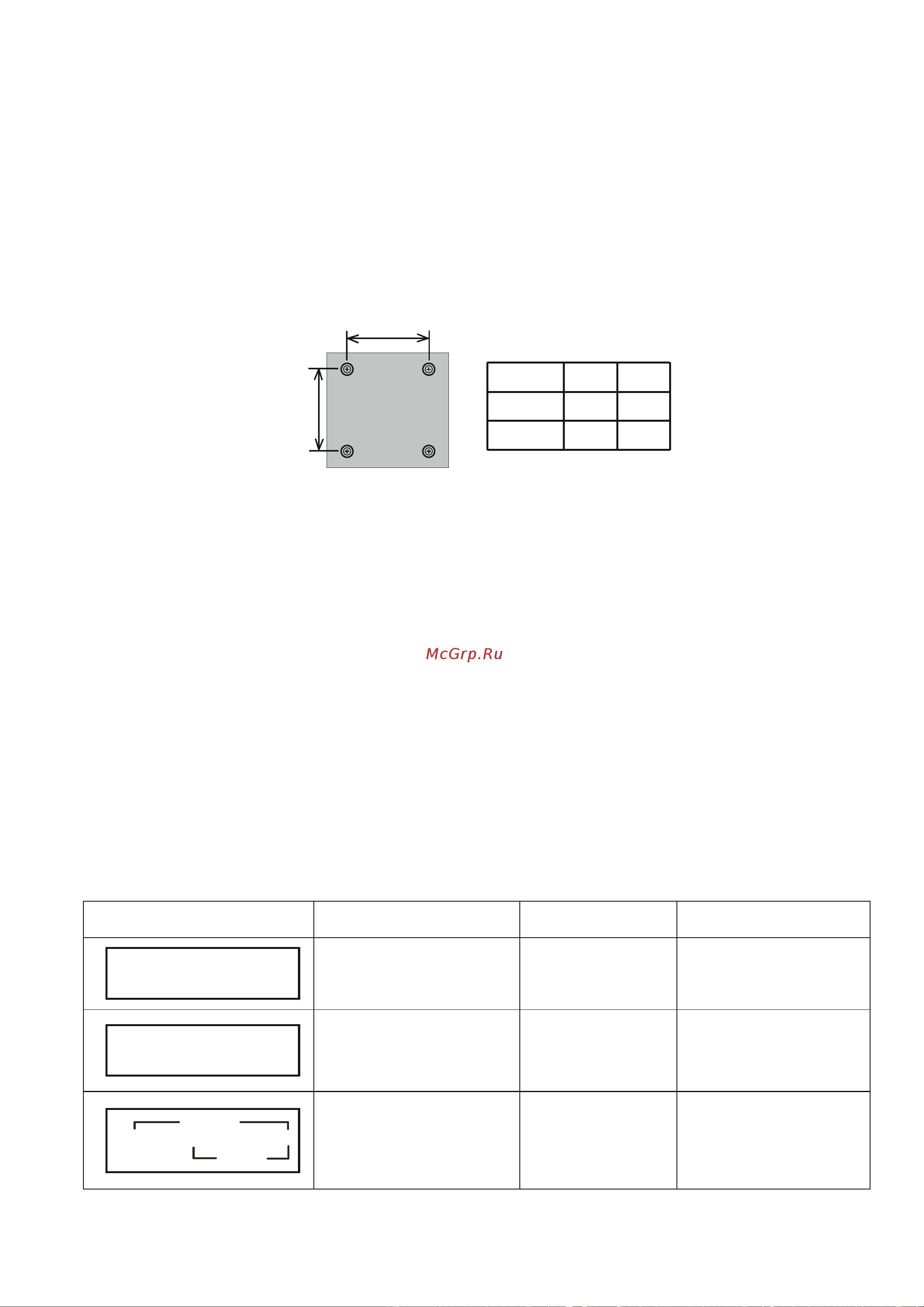

Рисунок 6
♦ Перед включением телевизора, во избежание неравномерного формирования изображе-
ния на экране, убедитесь, что он расположен вертикально.
ВНИМАНИЕ! При возникновении затруднений, связанных со снятием (установкой)
опорных ножек, а также с креплением телевизора на стену, следует обратиться к специа-
листам сервисной службы. Данная услуга является платной.
5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ
ВНИМАНИЕ! Перед выполнением любых подключений обязательно выключайте те-
левизор и все внешние устройства. Надежно подключайте соединительные кабели к разъ-
емам. Внимательно прочитайте руководство по эксплуатации на каждое внешнее устрой-
ство для выяснения возможных способов подключения. Это поможет достичь наилучшего
качества звука и изображения и максимально использовать технические возможности те-
левизора и подключаемого устройства.
♦ Выполните необходимые подключения внешних устройств к телевизору в соответствии с
рекомендациями таблицы 2.
ВНИМАНИЕ! Подключение кабелей осуществляйте с учетом цветовой маркировки
разъемов.
Таблица 2
Разъем
Подключаемое
устройство
Подключение
Примечания
RF IN
(T2)
Антенна для приема циф-
рового эфирного или ка-
бель цифрового кабельно-
го телевещания
Радиочастотный
кабель 75 Ом
См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ
RF IN
(S2)
Антенна для приема циф-
рового спутникового веща-
ния
Спутниковая
антенна
См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ
AV IN
VIDEO
L R
YPbPr
AUDIO
1 Тюнер, видеомагнито-
фон, DVD-плеер/рекордер,
игровая консоль, видеока-
мера
Кабель AV
Композитный разъем.
