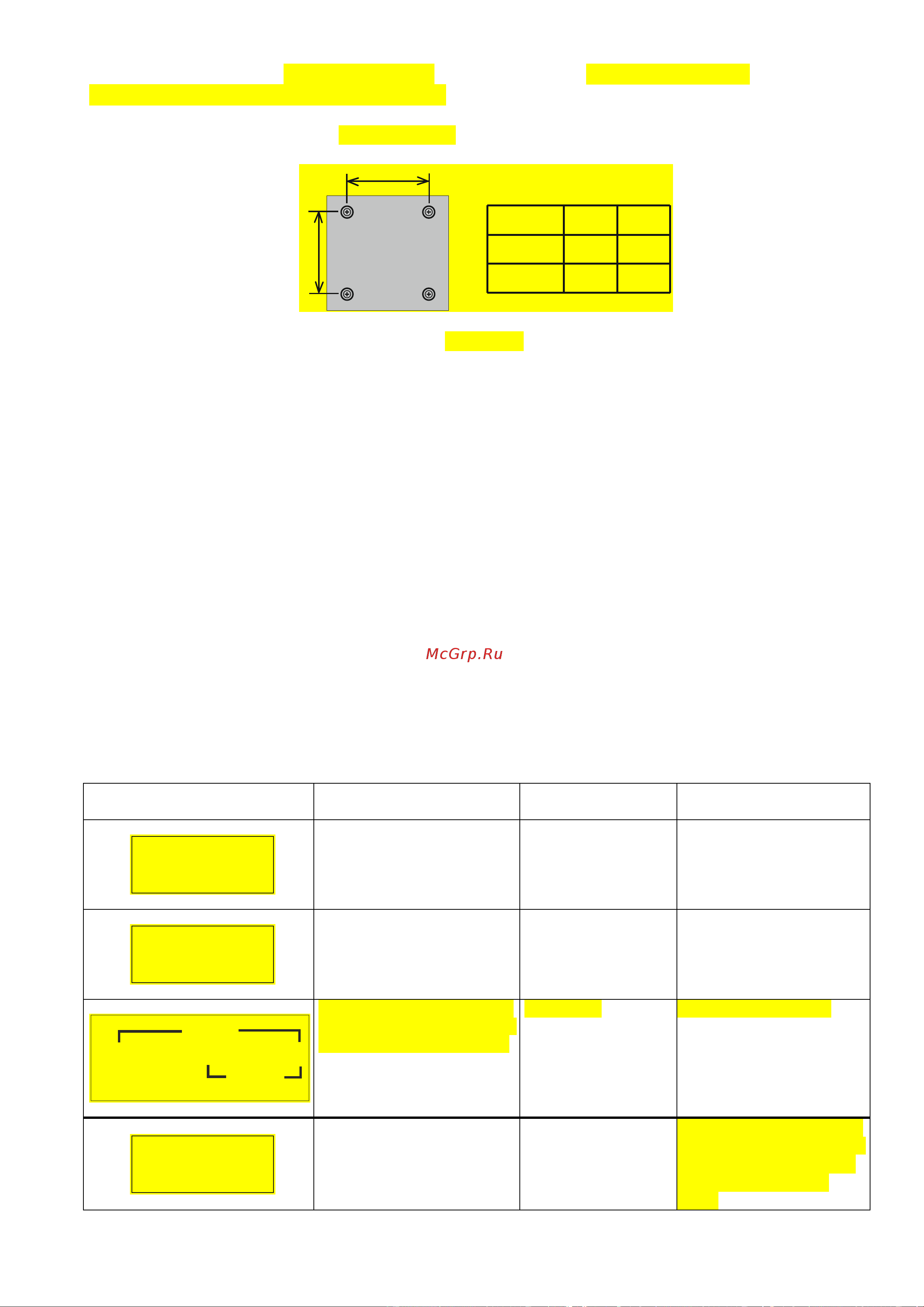

На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре
резьбовые отверстия (рисунок 2, поз.1). Рекомендуемый размер винтов для телевизоров
50U/55U М6х10 (4 шт); 65U M6x12 (4 шт).
Размеры кронштейна, в зависимости от модели телевизора, определяются расстоянием ме-
жду резьбовыми отверстиями (см. рисунок 6).
a
b
200
а,мм b,мм
50U/55U
65U
200
400
400
Рисунок 6
♦ Перед включением телевизора, во избежание неравномерного формирования изображе-
ния на экране, убедитесь, что он расположен вертикально.
ВНИМАНИЕ! При возникновении затруднений, связанных со снятием (установкой)
опорных ножек, а также с креплением телевизора на стену, следует обратиться к специа-
листам сервисной службы. Данная услуга является платной.
5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ
ВНИМАНИЕ! Перед выполнением любых подключений обязательно выключайте те-
левизор и все внешние устройства. Надежно подключайте соединительные кабели к разъ-
емам. Внимательно прочитайте руководство по эксплуатации на каждое внешнее устрой-
ство для выяснения возможных способов подключения. Это поможет достичь наилучшего
качества звука и изображения и максимально использовать технические возможности те-
левизора и подключаемого устройства.
♦ Выполните необходимые подключения внешних устройств к телевизору в соответствии с
рекомендациями таблицы 2.
ВНИМАНИЕ! Подключение кабелей осуществляйте с учетом цветовой маркировки
разъемов.
Таблица 2
Разъем
Подключаемое
устройство
Подключение
Примечания
RF IN
(T2)
Антенна для приема циф-
рового эфирного или ка-
бель цифрового кабельно-
го телевещания
Радиочастотный
кабель 75 Ом
См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ
RF IN
(S2)
Антенна для приема циф-
рового спутникового веща-
ния
Спутниковая
антенна
См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ
AV IN
VIDEO
L R
YPbPr
AUDIO
Тюнер, видеомагнитофон,
DVD-плеер/рекордер, игро-
вая консоль, видеокамера
Кабель AV
Композитный разъем
MINI
YPbPr
Тюнер, видеомагнитофон,
DVD-проигрыватель
Переходной кабель
YUV (видеосигнал)
+ аудиокабель (зву-
ковой сигнал)
Видеосигнал подается на
компонентный мини разъ-
ем, звуковой сигнал на
композитный разъем
AV IN
