Nayun Curtain motor A (NY-CM-AC305) [3/13] Проводное подключение электропривода для штор

Руководство пользователя электроприводом

для штор Nayun Smart Curtain Motor NY-CM-AC305

Руководство пользователя электроприводом для штор

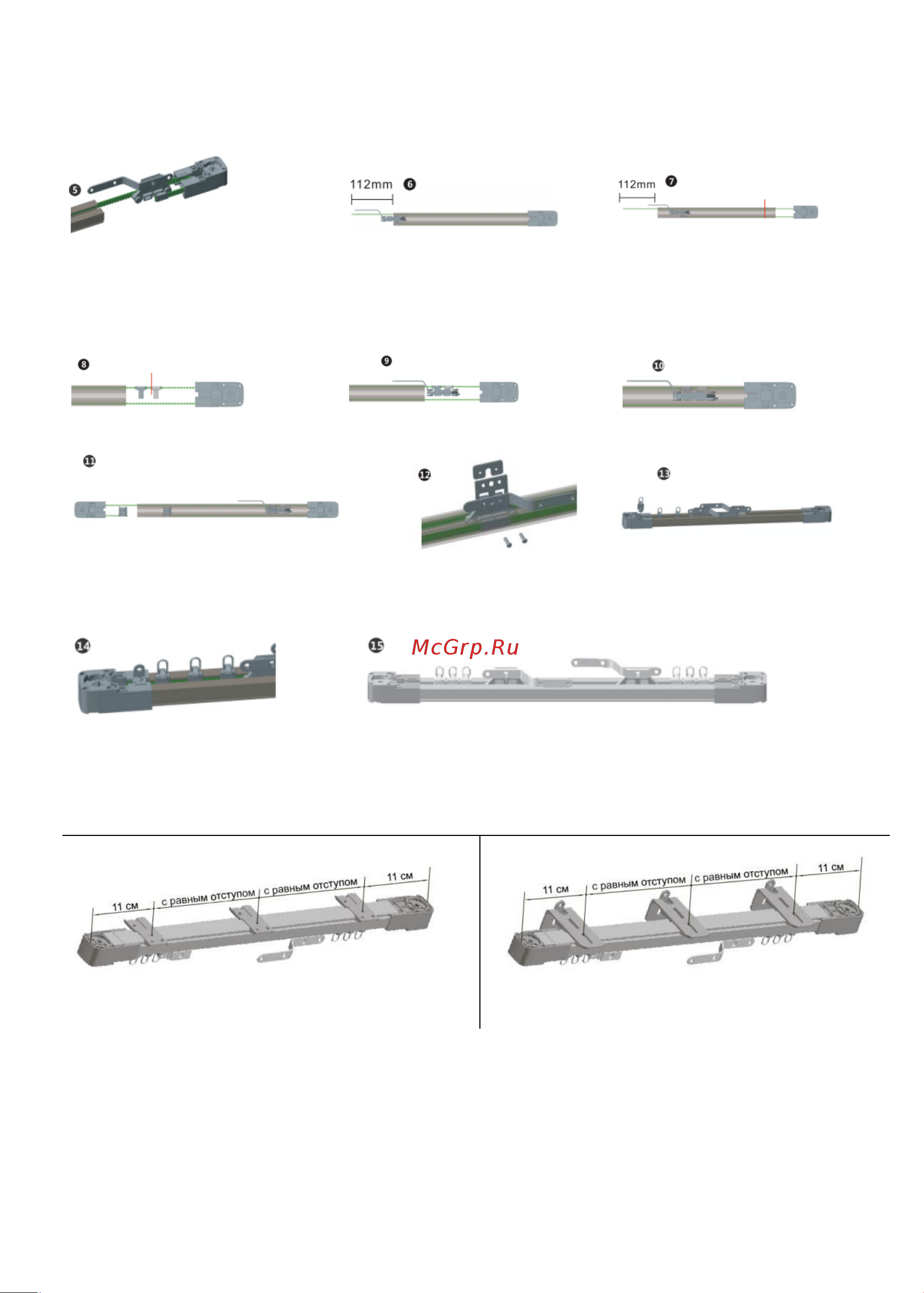

Вставьте ремень с одной стороны

раздаточной коробки и выньте его с

другой стороны, затем скрепите "пряжку",

ремень и каретку и поместите их в

направляющую, убедившись, что

направляющая полностью вставлена в

коробку.

Разберите каретку и оставьте ее половину

в направляющей, убедившись, что паз

торца находится вровень со штырьком, а

ремень на другом конце прочно закреплен

и выдвинут на 112мм

Выдвиньте направляющую из

раздаточной коробки, убедитесь, что

левый конец ремня остается на месте

(выдвинутым на 112 мм), и сделайте на

ремне отметку в месте пересечения

правой направляющей и ремня

Установите ременный замок с левой и

правой стороны от отметки

Соедините каретку и "пряжку" ремня и

вставьте их в направляющую

Смонтируйте раздаточные коробки на

направляющих

Выпустите ремень раздаточной коробки с

левой стороны направляющей и

закрепите "пряжку" ремня и другие детали

каретки замком

Закрепите две каретки с помощью

соединительных пластин и винтов

Установите подъемные колесики в желоб

- 8 на метр

Скрепите раздаточную коробку и

направляющие защелкой

На рисунке показан результат всех выполненных ранее действий

3. Проводное подключение электропривода для штор

1) Монтаж на потолке.

2) Монтаж на стене.
