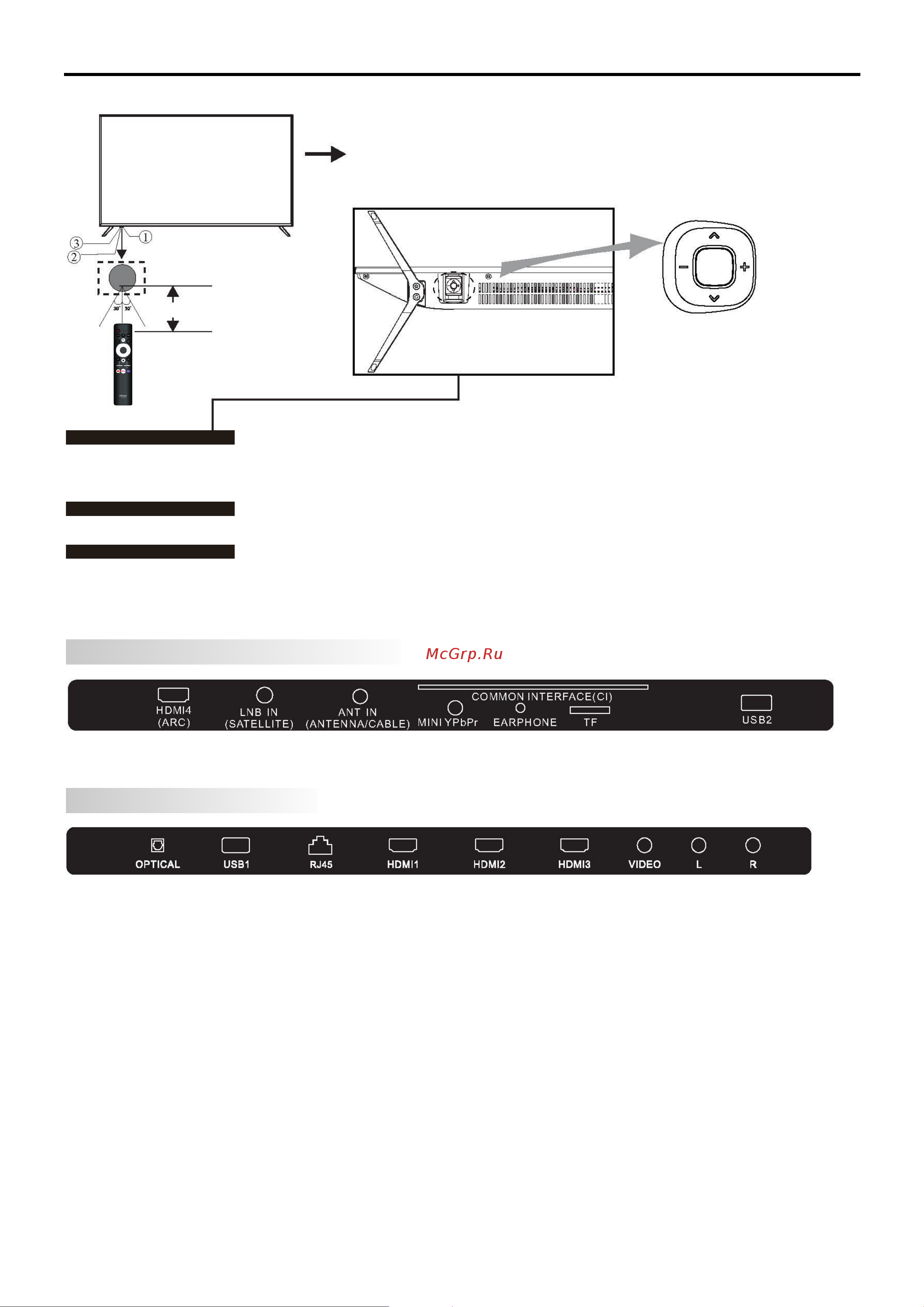

УСТАНОВКА
-8-
Передняя панель
Кнопка питания
В режиме ожидания нажмите кнопку питания, чтобы включить
телевизор.
При загрузке устройства нажмите и удерживайте кнопку питания
для выключения.
Левая и правая кнопки
Когда меню не открыто, нажмите эти кнопки для увеличения или
уменьшения громкости.
Верхняя и нижняя кнопки.
Когда меню не открыто, нажмите эти кнопки для переключения
каналов.
При использовании меню перемещайте курсор на экране
стрелками вверх и вниз.
Разъемы (слева направо):
HDMI4(ARC), LNB IN, ANT IN, MiniYPbPr, НАУШНИКИ, CI, TF, USB2
Разъемы (слева направо):
Оптический разъѐм USB1, разъѐм RJ45, разъѐмы HDMI1, HDMI2, HDMI3, видео, левый канал звука, правый канал звука.
Примечание:
VIDEO и YPbPr совместно используют один аудиоканал.
Когда HDMI-порт получает DVI-сигнал, аудиосигнал поступает из AV Аудио-канала.
ЗАДНИЕ АУДИО-/ВИДЕО Соединения (нижние)
ЗАДНИЕ АУДИО-/ВИДЕО Соединения (боковые)
1: ИК-приемник (для пульта дистанционного управления).
2: Светодиодный индикатор: КРАСНЫЙРЕЖИМ ОЖИДАНИЯ.
3: Клавиатура
Асты
≤8м
