Liebherr CBNes 3956-22 [7/20] Снятие верхней двери

4.3.2 Снятие верхней двери

Указание

Уберите продукты с полочек на дверце, прежде чем

снимать дверцу, чтобы продукты не упали.

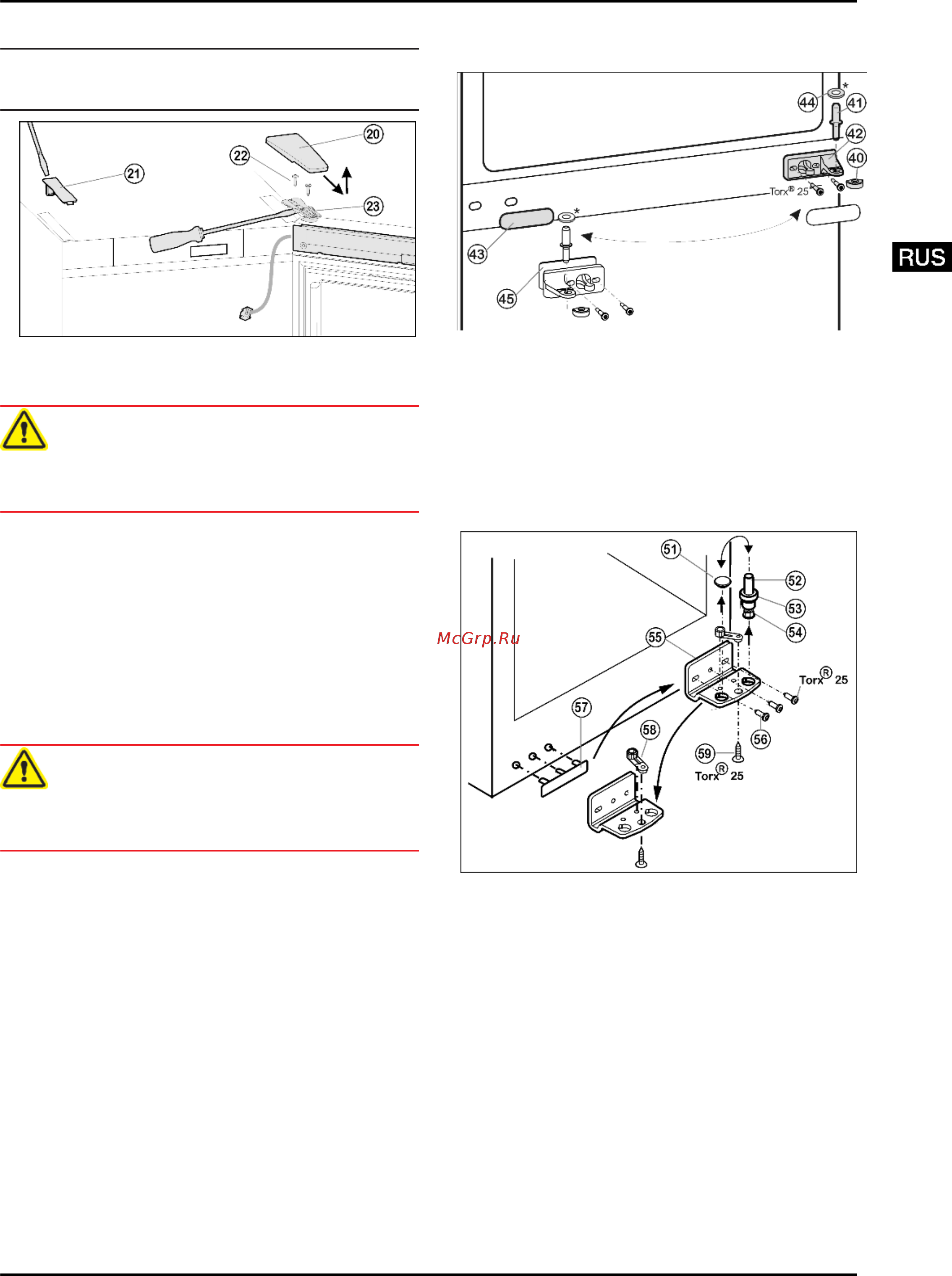

Fig. 6

Крышку

Fig. 6 (20)

снимите движением вперед и вверх

Снимите крышку

Fig. 6 (21)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Полностью вывернитевинты

Fig. 6 (22)

Снимите дверцу вместе с опорным кронштейном

Fig. 6 (23)

и кабелем вверх. Для снятия, возможно,

понадобится осторожно подцепить опорный кронштейн

снизу шлицевой отверткой.

Отставьте дверь в сторону.

4.3.3 Снятие нижней двери

Закройте нижнюю дверь.

Вытащите из опорного кронштейна и нижней дверцы

средний опорный палец

Fig. 7 (41)

Снимите пластмассовый колпачок

Fig. 7 (40)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Откройте нижнюю дверь.

Открутите средний опорный кронштейн

Fig. 7 (42)

(2 шт.

Torx® 25).

Движением вверх снимите нижнюю дверцу и отставьте

её в сторону.

4.3.4 Перестановка средних опорных

деталей

Fig. 7

Осторожно снимите накладку

Fig. 7 (43)

Прикрутите средний опорный кронштейн

Fig. 7 (42)

подкладкой

Fig. 7 (45)

с поворотом на 180° на новую

сторону шарнира (с моментом 4 Нм).

Защелкните накладку

Fig. 7 (43)

, повернув на 180 °, на

стороне, где теперь будет ручка.

4.3.5 Перестановка нижних опорных

деталей

Fig. 8

Извлеките опорный винт

Fig. 8 (52)

в комплекте с

шайбой

Fig. 8 (53)

и регулируемой опорой

Fig. 8 (54)

вытягивая его вверх.

Снимите пробку

Fig. 8 (51)

Открутите

Fig. 8 (56)

опорный кронштейн

Fig. 8 (55)

Открутите

Fig. 8 (59)

опорную деталь

Fig. 8 (58)

и, пере-

ставив в отверстие на противоположной стороне опор-

ного кронштейна, снова прикрутите.

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 8 (57)

Снова прикрутите опорный кронштейн

Fig. 8 (55)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Переставьте пробку

Fig. 8 (51)

в свободное отверстие.

Вновь установите опорный винт

Fig. 8 (52)

в комплекте

с шайбой и регулируемой опорой. При этом фиксатор

должен быть направлен назад.
