Liebherr CBNes 3956-22 [8/20] Перестановка ручек

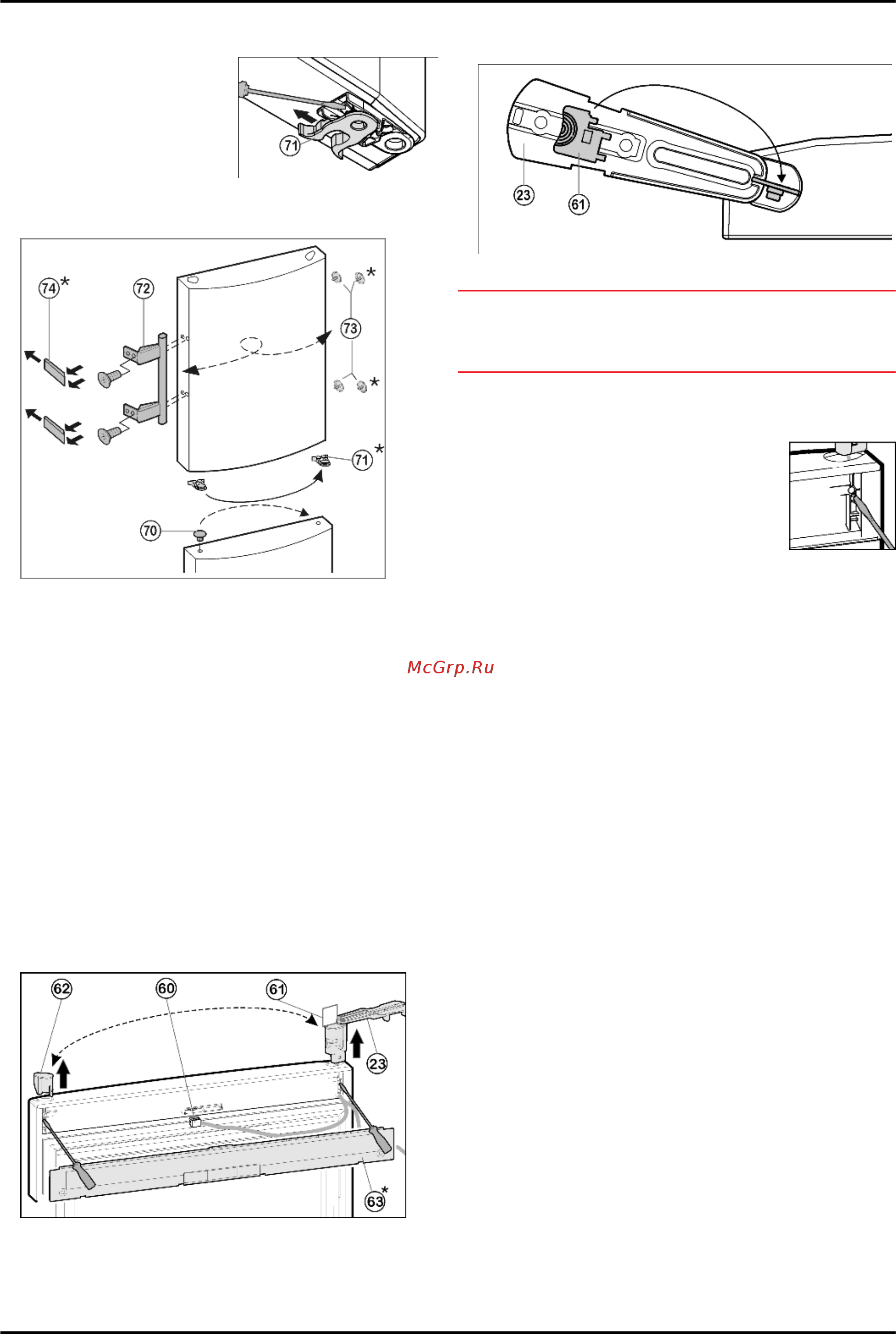

4.3.6 Перестановка ручек

переставить

пружинный зажим

Fig. 9 (71)

: Нажать вниз

язычок защелки, снять

с него пружинный

зажим.

Вдвинуть пружинный

зажим на новой

стороне шарнира до

защелкивания.

Fig. 9

Fig. 10

На нижней дверце: Извлеките пробку

Fig. 10 (70)

из

опорной втулки дверцы и переставьте.

На обеих дверцах: Снимите и переставьте на проти-

воположную сторону дверную ручку

Fig. 10 (72)

пробку

Fig. 10 (73)

и прижимные пластины*

Fig. 10 (74)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.7 Монтаж нижней двери

Установите дверь сверху на опорный палец

Fig. 8 (52)

Закройте дверцу.

Снова наденьте пластмассовый колпачок

Fig. 7 (40)

на

средний опорный кронштейн

Fig. 7 (42)

Вставьте средний опорный палец

Fig. 7 (41)

через

средний опорный кронштейн

Fig. 7 (42)

в нижнюю

дверцу.

4.3.8 Перестановка кабельного разъёма

(верхняя дверца)

Fig. 11

С помощью отвёртки выведете из зацепления крышку

Fig. 11 (63)

на дверце.

Отсоедините разъем

Fig. 11 (60)

На верхней дверце поверните опорный кронштейн

Fig. 11 (23)

наружу параллельно краю дверцы.

Fig. 12

ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

Используйте шаблон.

Отсоедините входящий в объем поставкишаблон

Fig. 12 (61)

от опорного кронштейна и заблокируйте им

опорный кронштейн

Fig. 12 (23)

и втулку от поворота.

При помощи отвертки вытолкните

опорный кронштейн

Fig. 11 (23)

снизу и

снимите с двери вместе с кабелем.

Извлеките пробку

Fig. 11 (62)

снизу при

помощи отвертки и вставьте на другой

стороне.

Проденьте кабель опорного кронштейна

Fig. 11 (23)

на

противоположной стороне и установите опорный крон-

штейн.

Снимите шаблон

Fig. 11 (61)

и закрепите на опорном

кронштейне.

Вставьте разъем

Fig. 11 (60)

Введите кабель в направляющую.

Зафиксируйте крышку

Fig. 11 (63)

на дверце.

4.3.9 Монтаж верхней двери

Установите верхнюю дверцу на средний опорный палец

Fig. 7 (41)

, закройте дверцу и установите верхний

опорный кронштейн

Fig. 6 (23)

так, чтобы он защел-

кнулся в верхней стороне устройства.

Закрутите опорный кронштейн

Fig. 6 (23)

(с усилием

4 Нм). При необходимости просверлите отверстия или

используйте аккумуляторную отвертку.

Защёлкните крышку

Fig. 6 (20)

и крышку

Fig. 6 (21)

Снова установите разъём

Fig. 4 (12)

Введите кабель в направляющую.

Снова установите крышку

Fig. 4 (10)

Установите крышку

Fig. 5 (6)

снаружи со стороны

шарнира с поворотом на 180° и защелкните ее.

Установите крышку

Fig. 5 (11)

снаружи со стороны

шарнира с поворотом на 180° и защелкните ее.

4.3.10 Выравнивание дверей

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 8 (55)

и среднем опорном кронштейне

Fig. 7 (42)

параллельно корпусу устройства. Для этого выкрутите

средний винт на нижнем опорном кронштейне

Fig. 8 (55)
