РУCCKИЙ
95
НАСТРОЙКАВНЕШНЕГОУСТРОЙСТВАУПРАВЛЕНИЯ
ПРИМЕЧАНИЕ
Разъем RS-232C на панели данного
устройства предназначен для
использования аппаратного и
программного обеспечения третьих сторон,
управляемого с помощью кабеля RS-
232C. Ниже приведены инструкции по
программированию ПО и проверке работы
с помощью ПО телесети. Соединительный
кабель RS-232C не входит в комплект
поставки устройства.
НАСТРОЙКАВНЕШНЕГОУСТРОЙСТВА
УПРАВЛЕНИЯ

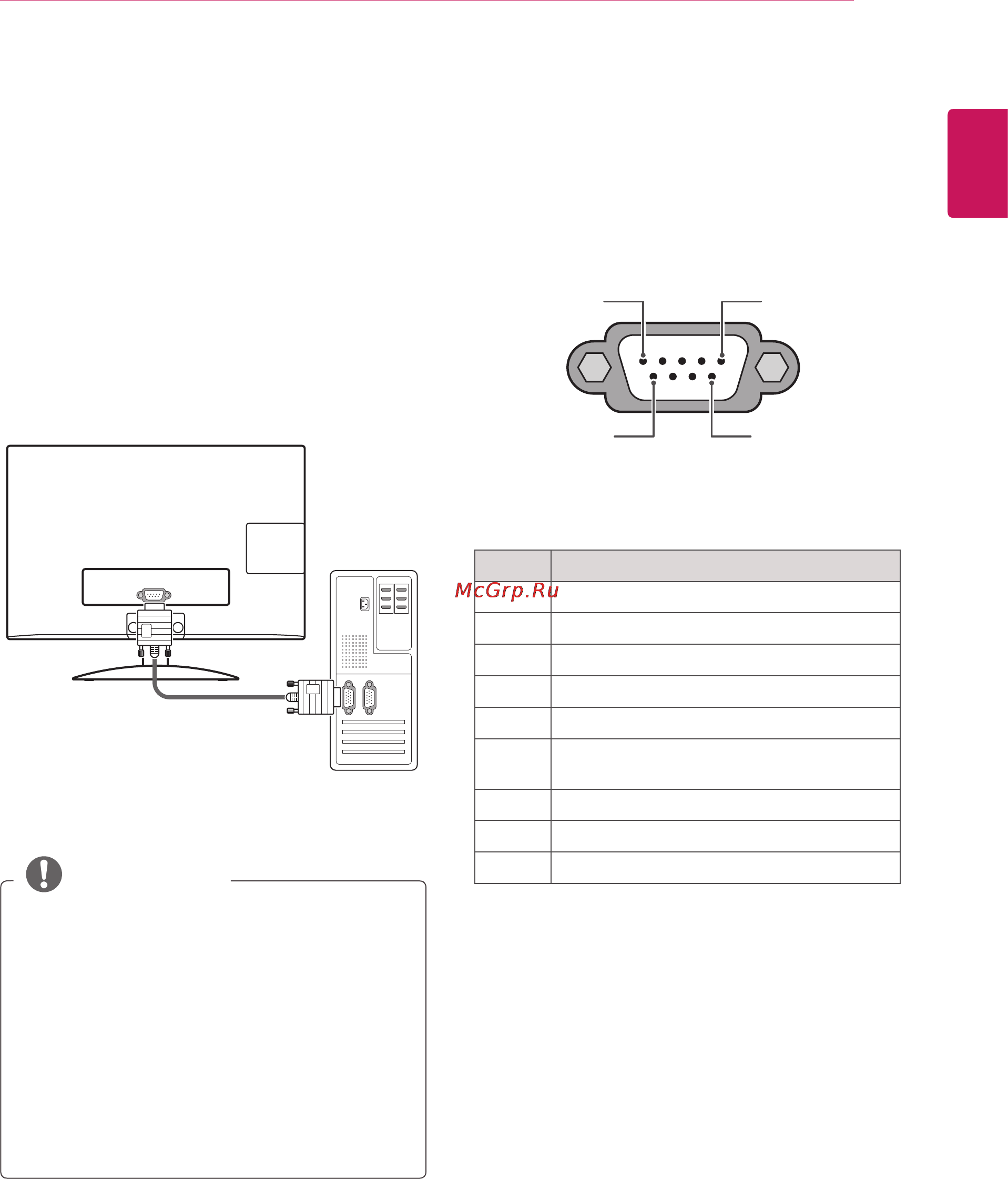

НастройкаRS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например,
к компьютеру или системе контроля аудио/
видео) для управления функциями телевизора
с внешнего устройства.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Типразъема;9-контактный,
гнездовойD-Sub
1 5
6 9
ВходнойразъемRS-232C
(УПРАВЛЕНИЕИОБСЛУЖИВАНИЕ)
№ Названиеконтакта
1 Нет соединения
2 RXD (прием данных)
3 TXD (передача данных)
4 DTR (готовность терминала)
5 GND (ЗЕМЛЯ)
6 DSR (готовность оборудования передачи
данных)
7 RTS (готовность к передаче)
8 CTS (готовность к приему)
9 Нет соединения
RS-232C IN
(CONTROL & SERVICE)
