Prology VX-D350 [4/14] Установка и подключение задней камеры

В случае использования кронштейна со стикером, аккуратно потяните

устройство на себя, придерживая другой рукой приклееный на стекло

кронштейн.

Установка и подключение задней камеры

1. Выберите подходящее место для монтажа и предполагаемого места свер-

ления отверстий. Обычно камера устанавливается в нише номерного

знака автомобиля, но можно и в салоне автомобиля.

2. Установите и закрепите камеру с помощью двух саморезов.

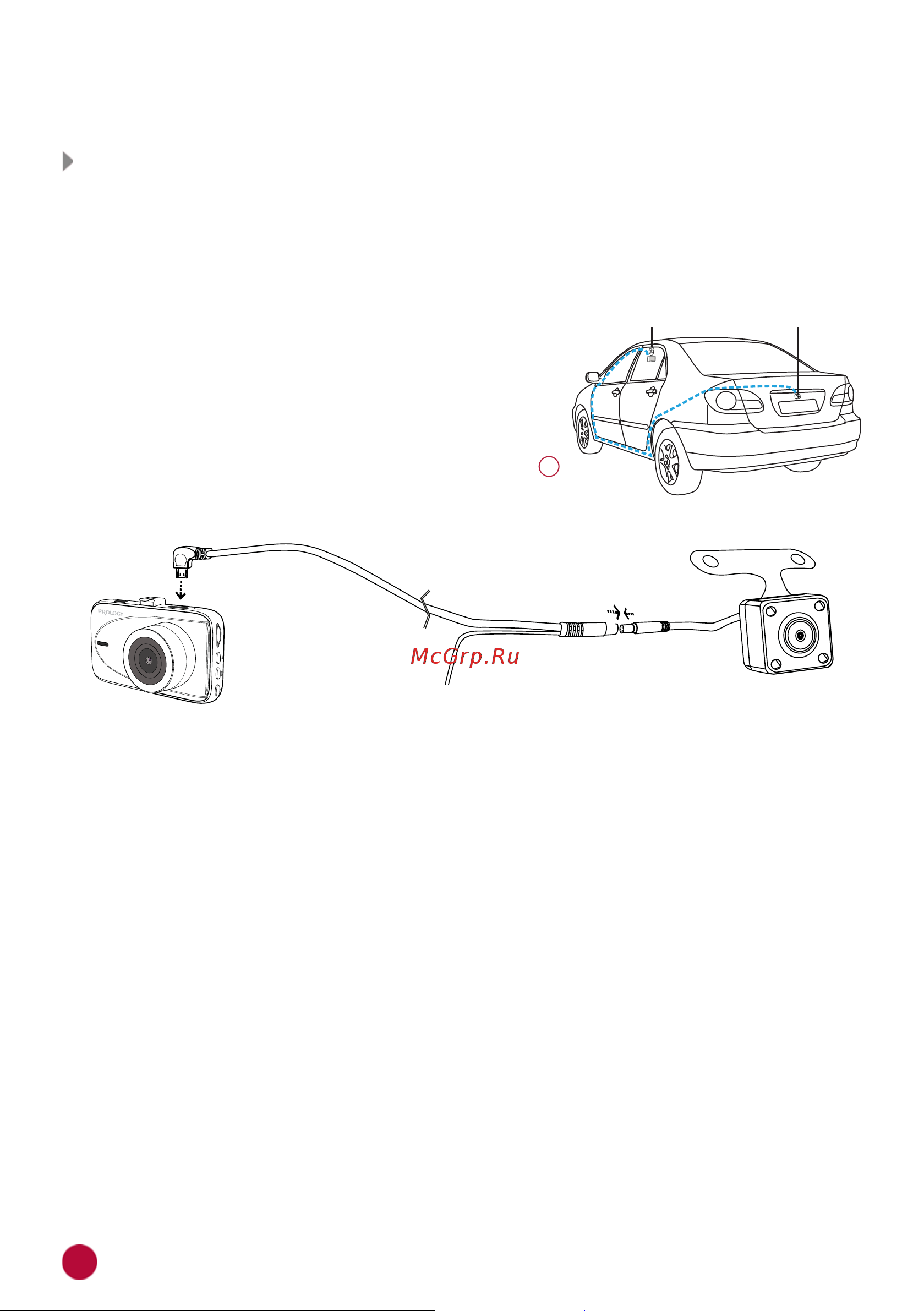

3. Проведите кабель 6 м для подключения задней камеры (входит в комплект

поставки) под пластиковыми накладками

порогов автомобиля, как показано на рисунке

справа. Перед прокладкой примите во вни-

мание, что конец кабеля с красным проводом

должен быть подключен к задней камере, а

другой конец - к устройству.

4. Подключите концы кабеля 6 м к соответству-

ющим разъёмам: mini-HDMI устройства

стр. 3 и 5-pin камеры заднего вида, как

показано на рисунке ниже.

Красный провод

К лампе сигнала

заднего хода

(опционально)

Камера заднего вида

Устройство VX-D350

5. Данное действие выполняется при необходимости автоматического пере-

ключения устройства в режим камеры заднего хода. Если к лампе сигнала

заднего хода подключить красный провод кабеля, то при включении пере-

дачи заднего хода автомобиля изображение с задней камеры будет выве-

дено на полный экран устройства. Кроме этого, на дисплее устройства будут

отображаться парковочные

линии, а на камере загорятся светодиоды. После

выключения передачи заднего хода изображение с задней камеры вернется

в прежний режим, парковочные линии исчезнут, светодиоды потухнут.

ВНИМАНИЕ!

— Установку камеры настоятельно рекомендуется производить в специализи-

рованном сервисном центре.

— Подключайте и отключайте видеокабель из HDMI-разъёма только когда

устройство выключено!

— Неправильное подключение проводов может привести к сбоям в работе

устройства или камеры, а также разряду аккумулятора автомобиля.

Устройство

Prology VX-D350

Камера заднего вида
