Работасноутбуком

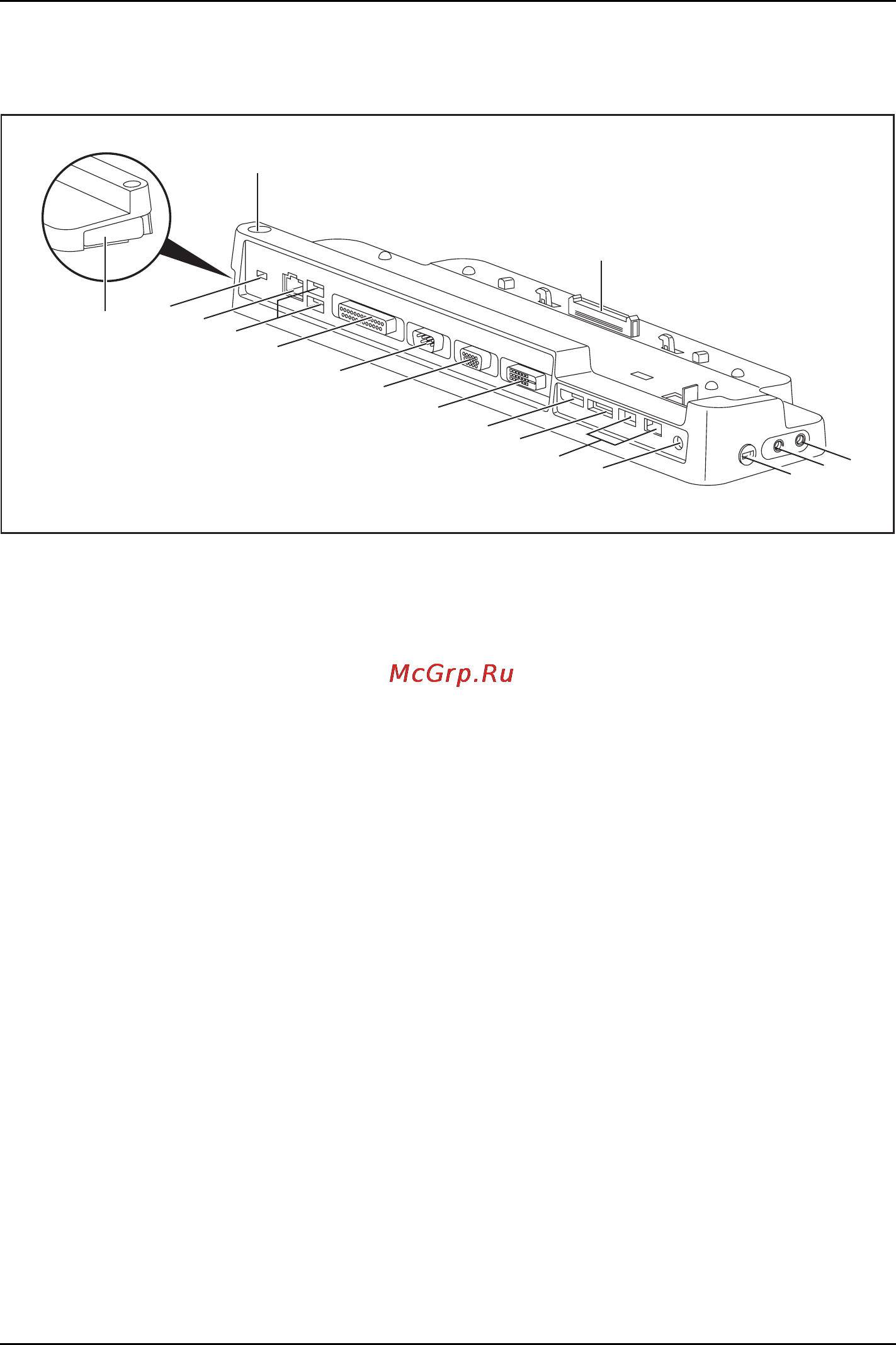

Разъемы на порте-репликаторе
1
17
16
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1=Приспособление Kensington Lock
2=Порт LAN
3=Порты USB
4=Параллельный и
нтерфейс
5=Последовательный интерфейс
6=Порт монитора
(VGA)
7=Порт монитора DVI-I
8 = DisplayPort
9=Порт e-SATA
10 = Порты USB
11 = Гнездо постоянного тока (DC IN)
12 = Приспособление K
ensington Lock
13 = Гнездо для подключения наушников
14 = Гнездо для подк
лючения микрофона
/LineIn
15 = Штекер порта-репликатора для
стыковочного порта с нижней
стороны ноутбука
16 = Сетевой выкл
ючатель
17 = Рычаг разблокировки
Fujitsu Technology Solutions 53
