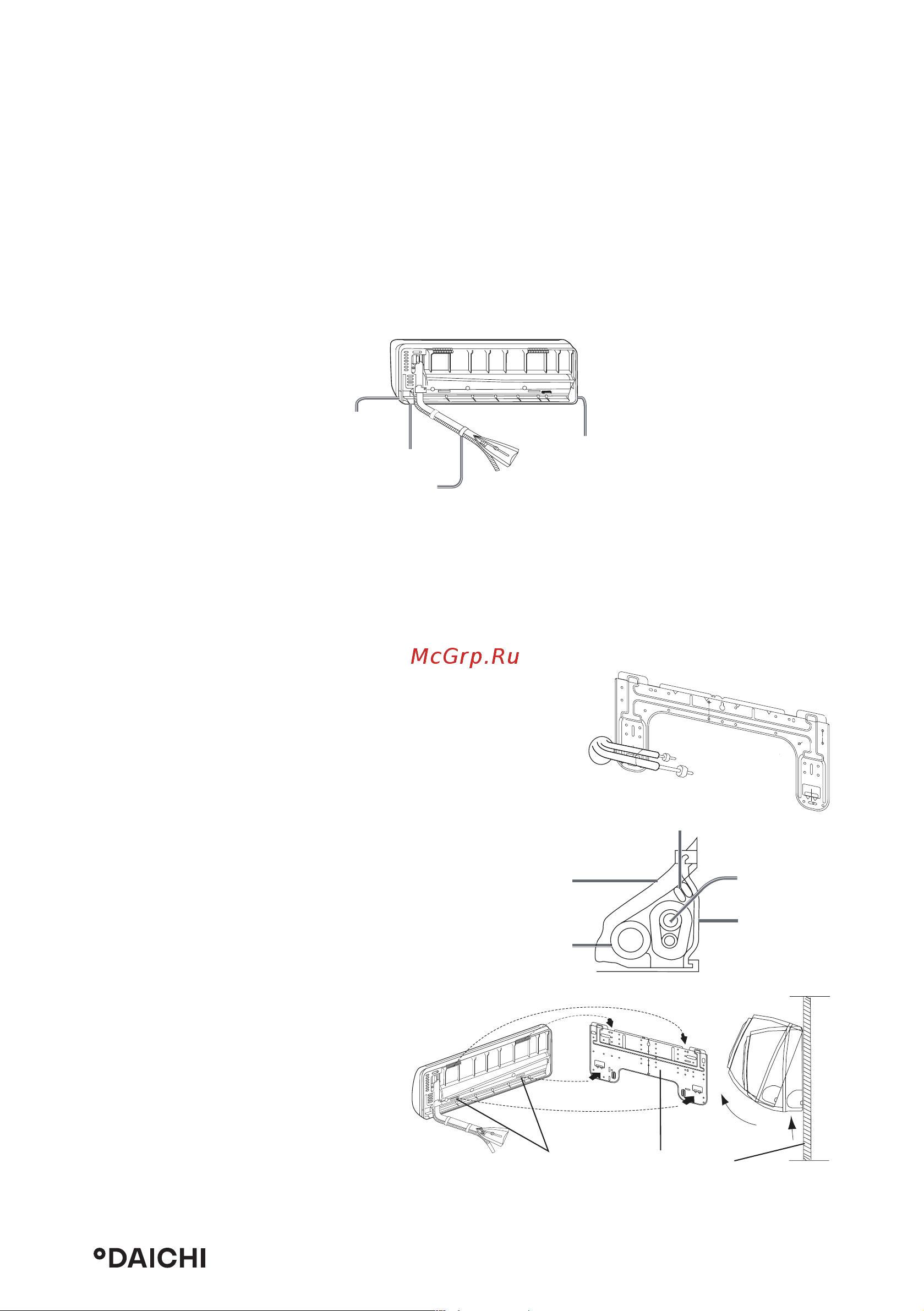

Страница 21
1. Прикрепите дренажный шланг к нижней стороне труб для хладагента клейкой
виниловой лентой.
2. Обмотайте трубы для хладагента вместе с дренажным шлангом изоляционной
лентой.
3. Пропустите дренажный шланг и трубы для хладагента через отверстие в стене,
далее навесьте внутренний блок на крюки монтажной пластины так, чтоб они
оказа лись в специальных выемках корпуса настенного блока.
Правая
заглушка
Левая
заглушка
Нижняя заглушка
Закрепить изолентой
4. Пропустите провода межблочных соединений от наружного блока через отвер-
стие в задней части корпуса внутреннего блока. Выведите их с лицевой стороны,
предварительно открутив сервисную крышку.
5. Во время работы следите за тем, чтобы провода межблочных соединений не
были пережаты во внутреннем блоке; обеими руками нажмите на нижнюю часть
корпуса внутреннего блока таким образом, чтобы она плотно зацепилась за крю-
ки монтажной пластины.
В случае подвода трубопроводов слева от блока
пропустите дренажный шланг и трубы для хладаген-
та через отверстие в стене с небольшим запасом,
далее подвесьте комнатный блок на крюки монтаж-
ной пластины.
Межблочный кабель
Трубопровод в
изоляции
Монтажная
пластина
Дренажный
шланг
Теплоизоляция
Отметьте необходимую длину каждой
трубы и дренажного шланга для соеди-
нения с выходными трубами внутрен-
него блока. Соедините трубопровод
между блоками.
Для демонтажа внутреннего
блока освободите защелки в
нижней части и потяните блок на
себя, а затем вверх, чтобы снять
его с крючков монтажной пла-
стины.
Защелки Монтажная пластина
УСТАНОВКА КОНДИЦИОНЕРА
