Экран
5
Наименования деталей

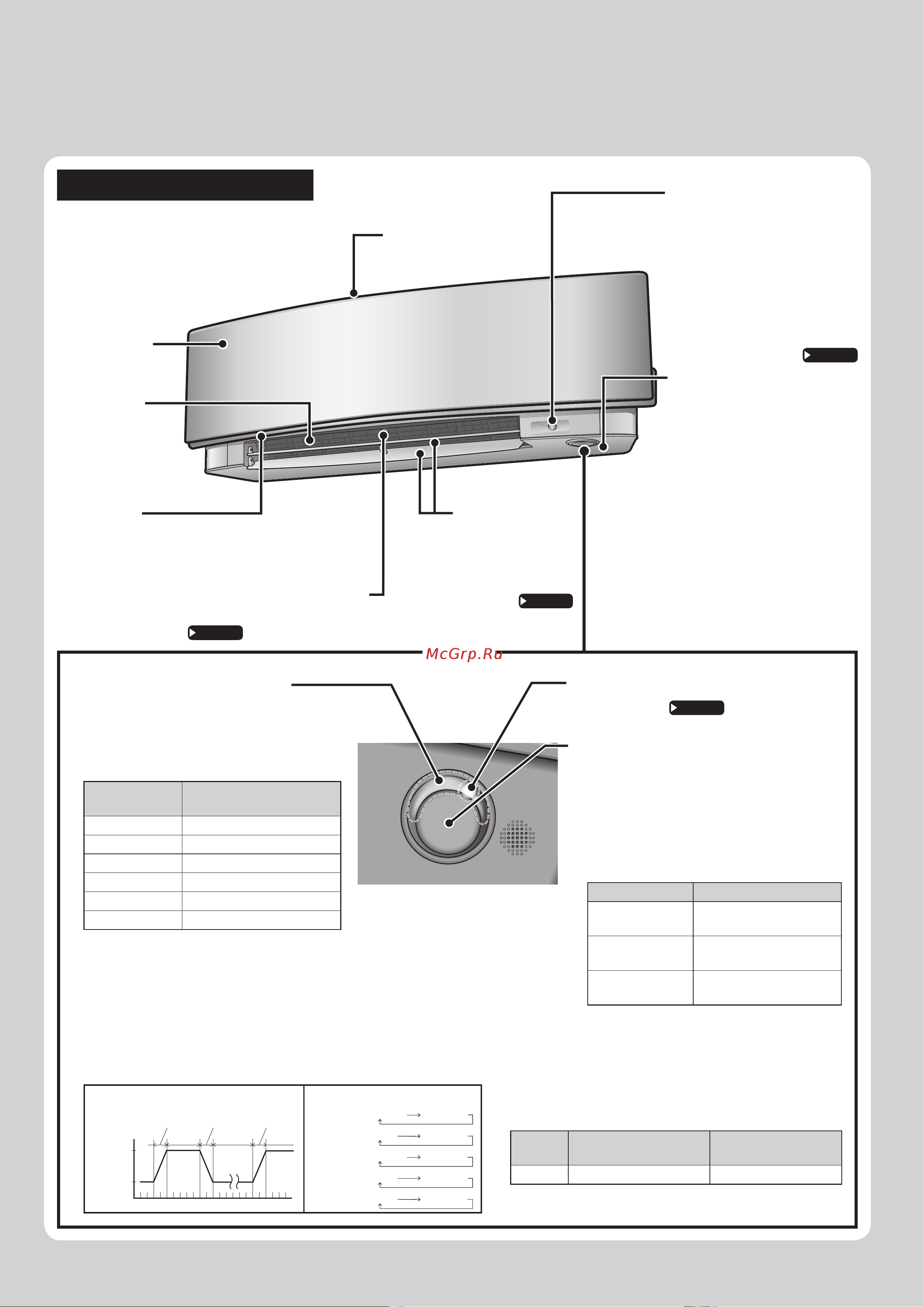

Внутренний агрегат
• Внешний вид внутреннего агрегата
может отличаться.
Воздухоприемник
Верхняя
передняя
панель
Воздухо-
выпускное
отверстие
Жалюзи (вертикальные лопасти)
• Жалюзи находятся внутри отверстия для
выпуска воздуха.
Стр. 13
Датчик УМНЫЙ ГЛАЗ
• Он обнаруживает
перемещения человека
и осуществляет
автоматическое
переключение между
нормальным
и энергосберегающим
режимами работы.
Стр. 15
Заслонки
(горизон-
тальные
лопасти)
Стр. 13
Индикатор УМНЫЙ ГЛАЗ
(зеленый)
Стр. 16
Приемник сигналов
и переключатель Включения/
Выключения внутреннего агрегата
Приемник сигнала
• Он принимает сигналы от пульта ДУ.
• Когда агрегат принимает сигнал, он
формирует звуковой сигнал.
Ситуация Тип звукового сигнала
Начало работы
Два последовательных
сигнала
Изменен
параметр
Один сигнал
Завершение
работы
Длинный сигнал
Переключатель ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ внутреннего агрегата
• Нажмите на этот переключатель один раз, чтобы
начать работу.
Нажмите еще раз, чтобы прекратить работу.
• Параметры режима работы приведены
в следующей таблице.
Режим
Установка
температуры
Скорость
воздушного потока
АВТО 25°C АВТО
• Этот переключатель можно использовать,
когда отсутствует пульт ДУ.
Индикатор ТАЙМЕР
•
Когда для управления кондиционером используется таймер,
цвет многофункционального индикатора изменяется на
оранжевый. Оранжевый цвет приблизительно через 5 секунд
изменяется на цвет, соответствующий режиму работы.
Оранжевое свечение многофункционального индикатора циклически
включается и выключается, пока кондиционер не работает.
Цвет индикатора ТАЙМЕРА
Цвет индикатора ТАЙМЕРА:
для ОХЛАЖДЕНИЯ
Оранжевый
Синий
3 мин.
5 с 5 с
2 с
2 с 2 с
Зеленый ОранжевыйОСУШЕНИЕ:
ОХЛАЖДЕНИЕ:
Синий Оранжевый
НАГРЕВ:
Красный Оранжевый
ВЕНТИЛЯЦИЯ:
Белый Оранжевый
Останов:
Выключенное
состояние Оранжевый
Внутренний датчик
температуры
• Он измеряет температуру
воздуха рядом
с агрегатом.
Многофункциональный
индикатор и индикатор ТАЙМЕРА
Многофункциональный индикатор
• Цвет индикатора изменяется
в зависимости от режима работы.
Эксплуатация
Многофункциональный
индикатор
АВТО Красный/синий
ОСУШЕНИЕ Зеленый
ОХЛАЖДЕНИЕ Синий
НАГРЕВ Красный
ВЕНТИЛЯЦИЯ Белый
ТАЙМЕР Оранжевый
Нижняя
передняя панель
• Во время работы она располагается
позади верхней передней панели.
