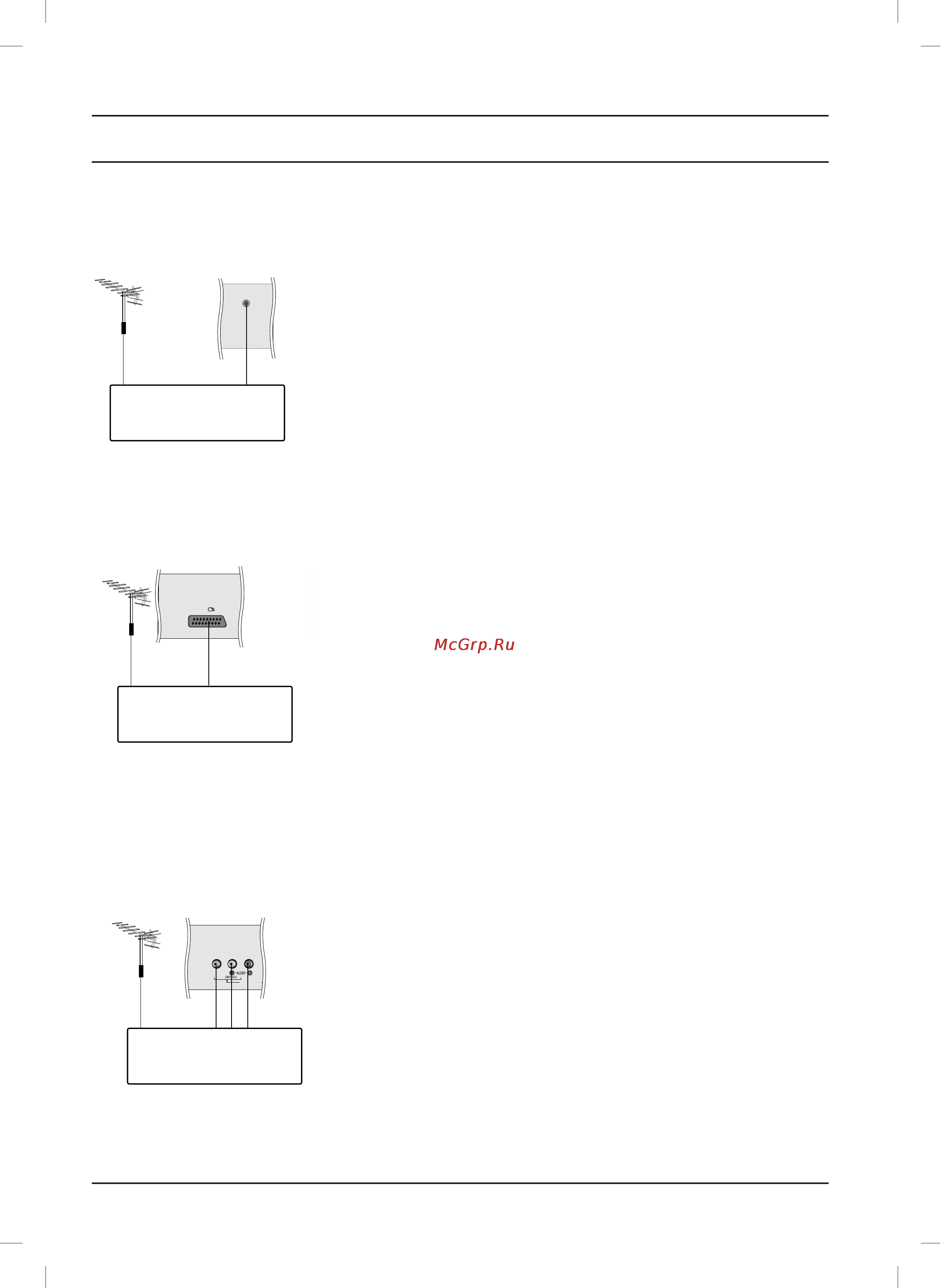

Подключение внешней аппаратуры Вы можете подключать к вашему телевизору дополнительное оборудование такое как видеомагнитофоны видеокамеры и т п Примечание Приведенная здесь схема может несколько отличаться от реальной Гнездо антенны 1 Соедините разъем высокочастотного выхода видеомагнитофона с гнездом антенны расположенным на задней панели прибора LCD 2 Подсоедините кабель антенны к гнезду видеомагнитофона предназначенному для подключения антенны 3 Настройтесь на выходной канал видеомагнитофона под желаемым номером программы пользуясь указаниями раздела Ручная настройка программы 4 Выберите номер программы выделенный вами для выходного сигнала от видеомагнитофона 5 Нажмите кнопку PLAY на видеомагнитофоне Евроразъем VCR 1 Подсоедините разъем типа Euro scart скарт видеомагнитофона к разъему Euro scart телевизора 2 Нажмите кнопку PLAY на видеомагнитофоне Если на выходной разъем вашего видеомагнитофона подается переключающее напряжение и он подключен к телевизору через разъем Euro scart телевизор автоматически переключится в режим AV 1 Но если вы хотите продолжать смотреть телевизионную передачу нажмите кнопки А или цифровые кнопки В противном случае нажмите кнопку INPUT на пульте дистанционного управления чтобы выбрать режим AV1 На экране появится изображение воспроизводимое видеомагнитофоном Вы можете также записывать передаваемые по телевидению передачи на видеокассету Примечание а Тип сигнала RGB т е сигналы красного зелёного и голубого могут быть только выбраны для гнезда 1 Euro scart или AV 1 Эти сигналы передаются к примеру платным TV декодером игровой приставкой или фото CD устройством и т д б Используйте экранированный кабель SCART Разъем аудио видео 1 Соединить разъем аудио видео выхода VCR с разъемом аудио видео прибора LCD 2 Нажмите кнопку INPUT чтобы выбрать режим AV 2 3 Нажмите кнопку PLAY на видеомагнитофоне На экране появится изображение воспроизводимое видеомагнитофоном Примечание Если Вы имеете моно VCR выход VCR с гнездом AUDIO L MONO прибора LCD 34 соединить аудио
