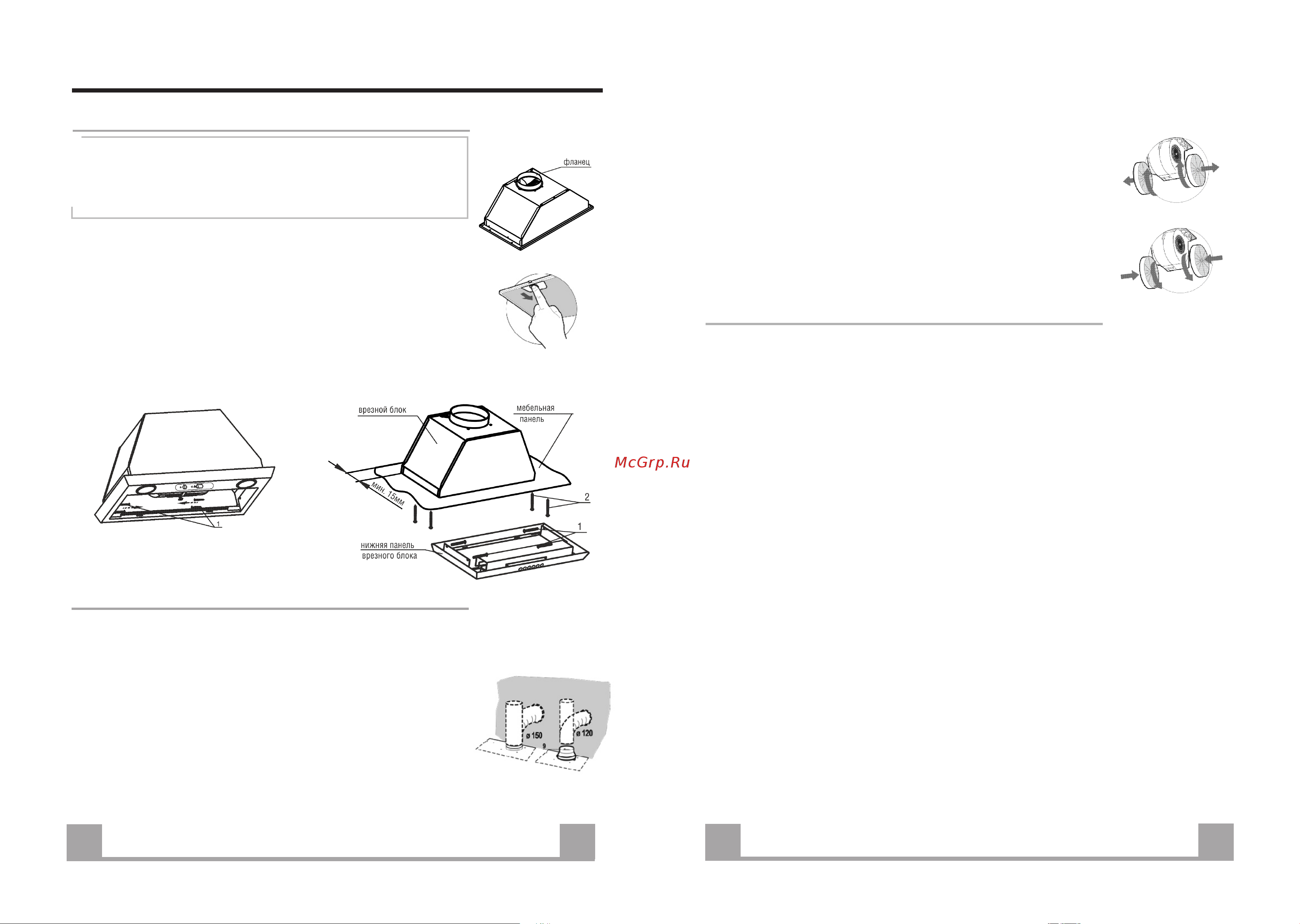

УСТАНОВКА

Монтаж вытяжки к подвесному элементу над плитой

защитную пленку с вытяжки из нержавеющей стали, пока вы не убедитесь в

ее технической исправности путем подключения к электрической сети и

проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали

рекомендуется снимать после окончания монтажа.

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать

џ При установке вытяжки предварительно установите фланец..

џ На панели мебельного элемента для вытяжек необходимо вырезать

отверстие 263+2,0 х 460+2,0 мм (263+2,0 х 660+2,0 мм, для вытяжки

А72)

џ Снимите алюминиевый фильтр вытяжки.

џ Затем , отвернув четыре винта 1, аккуратно снимите нижнюю панель.

џ Установите блок в панель мебели и закрепите его винтами 2.

џ Установите нижнюю панель блока на место и закрепите винтами 1.

џ Установите алюминиевый фильтр.

Соединения

Для установки всасывающего режима вытяжки соединить ее с выпускной

трубой (гибкой или жесткой) внутренним диаметром 120 (150)мм, тип

которой может выбрать монтажник.

џ В мебельном элементе подготовьте отверстие для воздухово Ø120

(150)мм.

џ Закрепить трубу на горловине вентилятора соответствующими

хомутами (зажимами). Необходимый крепежный материал не входит

в комплект.

џ Проверьте свободный ход антивозвратного клапана вентилятора

(если он есть) при монтаже вытяжки.

ВСАСЫВАЮЩИЙ РЕЖИМ РАБОТЫ

Для установки фильтрующего режима вытяжки необходимо установить

угольные фильтры (в комплект не входят и приобретаются дополни-

тельно, тип Ф-05 ( .

џ Угольные фильтры устанавливаются на защитные решетки корпуса

вентилятора.

тип Ф-02-для вытяжки А72)

Предусмотрите дополнительное отверстие в мебельном элементе

для свободного прохождения воздуха.

Исключите возможность попадания посторонних предметов в

горловину вентилятора, при эксплуатации в фильтрующем режиме.

ФИЛЬТРУЮЩИЙ РЕЖИМ РАБОТЫ

Электрические подключения

џ Вставьте вилку шнура электропитания вытяжки в розетку

электросети.
