Novex Twist IX [14/28] Рисунок 5

Руководство по безопасности, установке и эксплуатации

2. Подвесной шкафчик заказывается, как правило, без дна, а среднюю пол-

ку размещают на заданной высоте относительно нижнего края шкафчи-

ка с тем, чтобы корпус вытяжки оказался утопленным в шкафчик.

3. С помощью шаблона, вкладываемого вместе с инструкцией в упаковоч-

ную тару вытяжки, на средней полке шкафчика производится разметка

для отверстий под шурупы и гибкий воздуховод.

4. С помощью этого же шаблона производится разметка потолка шкафчика для

вывода гибкого воздуховода.

5. В средней полке сверлятся отверстия под шурупы, а, кроме того, в средней пол-

ке и потолке шкафчика проделываются отверстия для гибкого воздуховода.

6. Перед помещением вытяжки в шкафчик установите пластмассовый переходной

фланец с антивозвратным клапаном на соответствующее место сверху вытяж-

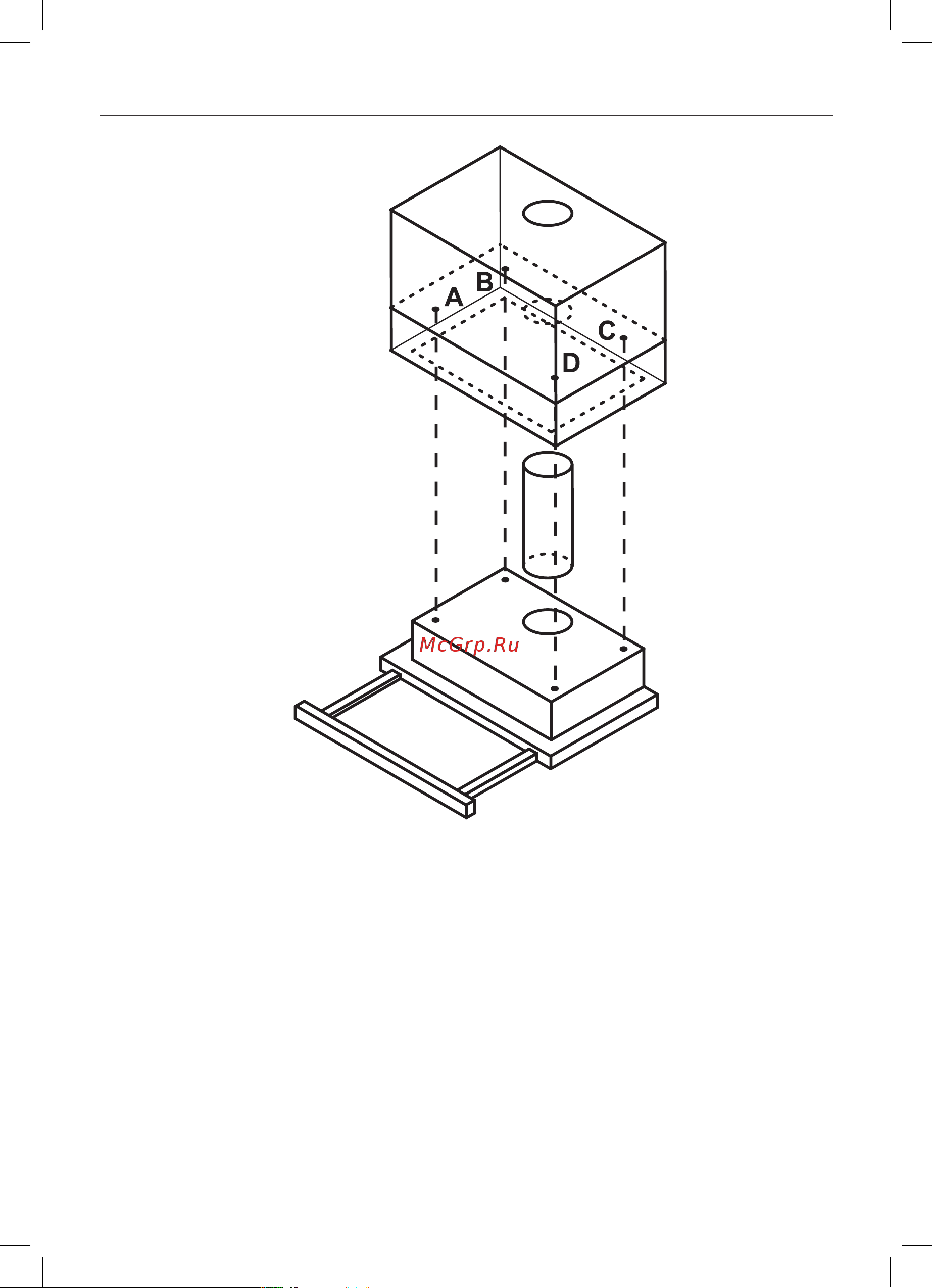

Рисунок 5
