De luxe 6009.05эшв-066 [8/28] Устройство электрошкафа

УСТРОЙСТВО ЭЛЕКТРОШКАФА

Электрошкаф имеет элементы управления, расположенные на панели

управления:

1 - ручка управления режимами электрошкафа;

2 - сигнальная лампочка включения электрошкафа (красная);

3 - дисплей программатора;

4 - сигнальная лампочка включения терморегулятора (оранжевая), гаснет

при достижении заданной температуры;

5 - ручка терморегулятора.

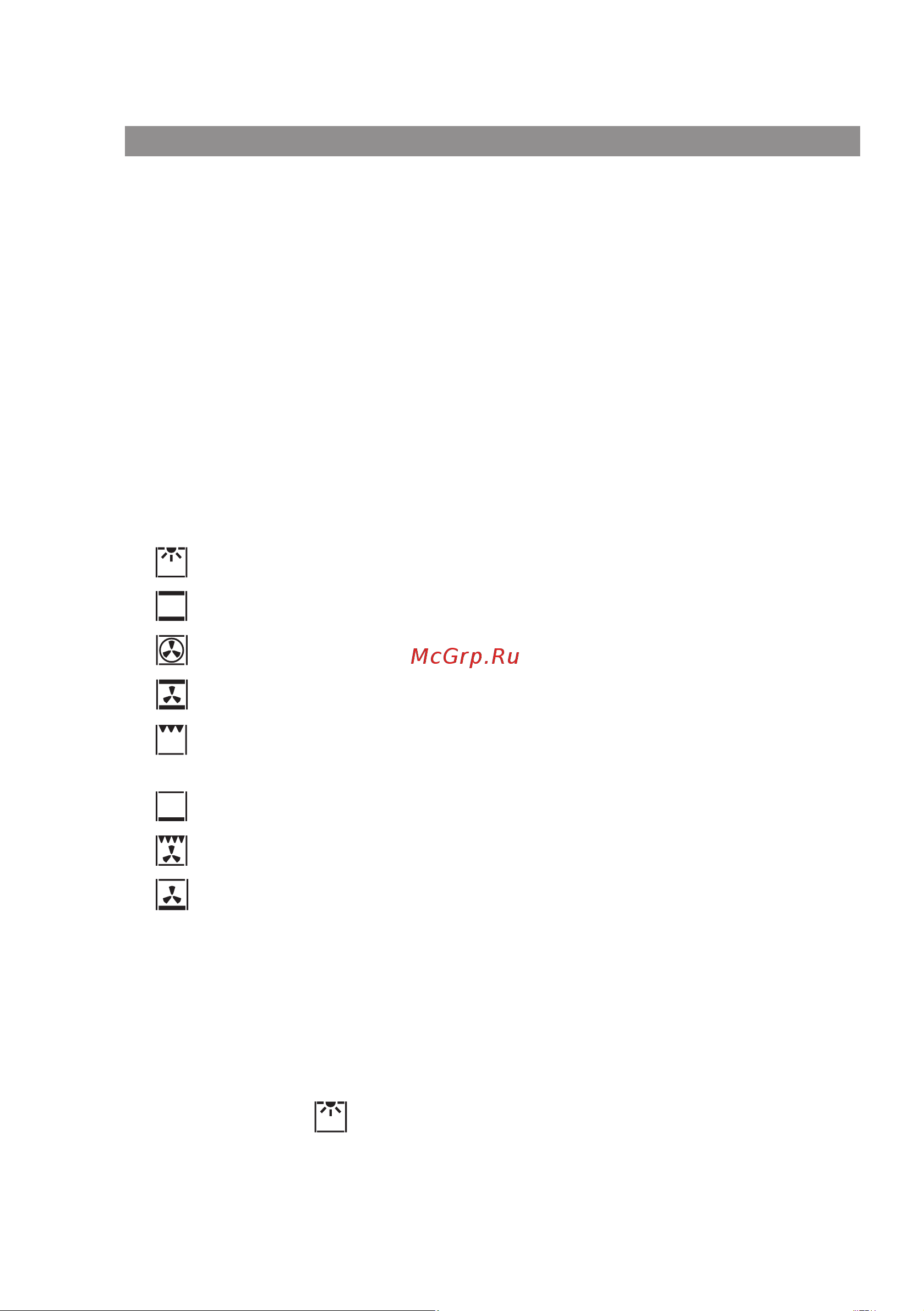

Поворотом ручки управления электрошкафом по часовой стрелке, начиная с

положения «0» (выключено), устанавливаются следующие режимы работы:

- включение вентилятора конвекции;

- включение верхнего и нижнего ТЭН-ов;

- включение кругового ТЭН-а и вентилятора конвекции;

- включение верхнего и нижнего ТЭН-ов, вентилятора конвекции;

- включение ТЭН-гриля (ручка терморегулятора должна находиться в

положении максимальной температуры);

- включение нижнего ТЭН-а;

- включение верхнего ТЭН-а, ТЭН-гриля и вентилятора конвекции;

- включение нижнего ТЭН-а и вентилятора конвекции.

ВНИМАНИЕ!

В электрошкафах во всех положениях, за исключением «0», загорается

красная сигнальная лампочка включения электрошкафа и лампочка

освещения.

При включении терморегулятора загорается оранжевая сигнальная

лампочка и .гаснет при достижении заданной температуры

Регулировка температуры осуществляется поворотом ручки терморегулято-

ра от 100 до 250 ºC при всех положениях ручки управления электрошкафом,

кроме положения « ».

332243.049-130
