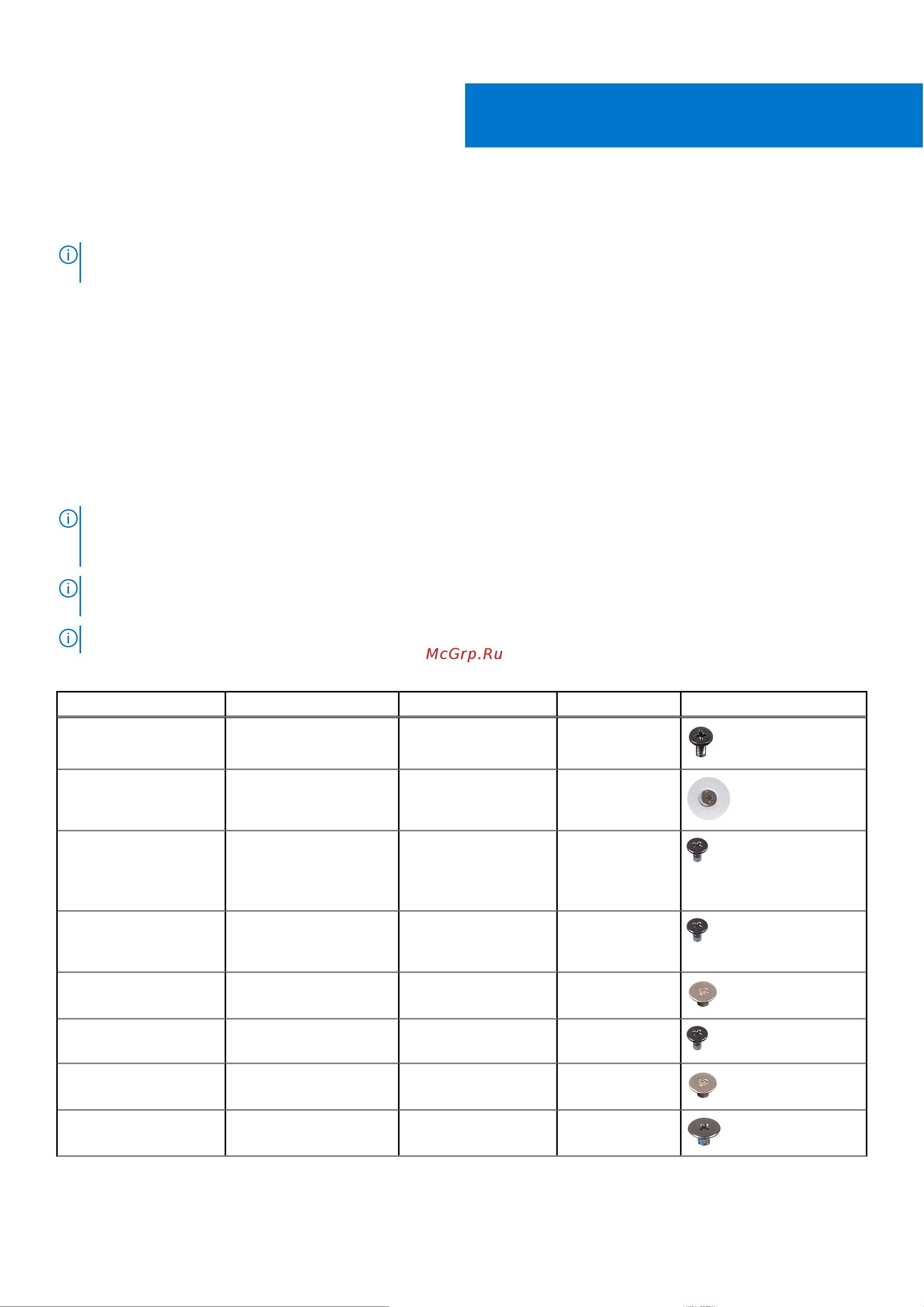

Dell Inspiron 5415-0295 [10/81] Извлечение и установка компонентов
![Dell Inspiron 5415-0295 [10/81] Извлечение и установка компонентов](/views2/1864055/page10/bga.png)
Извлечение и установка компонентов
ПРИМЕЧАНИЕ: Изображения, приведенные в этом документе, могут отличаться от вашего компьютера в зависимости
от заказанной конфигурации.
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
● Крестовая отвертка № 1
● Пластмассовая палочка
Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество винтов,
затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене компонента было
установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. При замене компонента следите за
тем, чтобы не остались винты, примагниченные к таким поверхностям.
ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.
Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка Опорная панель и
клавиатура в сборе
M2x4 5
Нижняя крышка Опорная панель и
клавиатура в сборе
M2x7 (
невыпадающий)
2
Аккумулятор Опорная панель и
клавиатура в сборе
M2x3 ● Трехэлемент
ный: 4
● Четырехэлем
ентный: 5
Твердотельный
накопитель
Опорная панель и
клавиатура в сборе
M2x3 1 на каждый
твердотельный
накопитель
Вентилятор Опорная панель и
клавиатура в сборе
M2x2 2
Крепежная скоба платы
беспроводной сети
Системная плата M2x4 1
Тачпад Опорная панель и
клавиатура в сборе
M2x1.8 2
Держатель тачпада Опорная панель и
клавиатура в сборе
М1,6х2 3
2
10 Извлечение и установка компонентов
