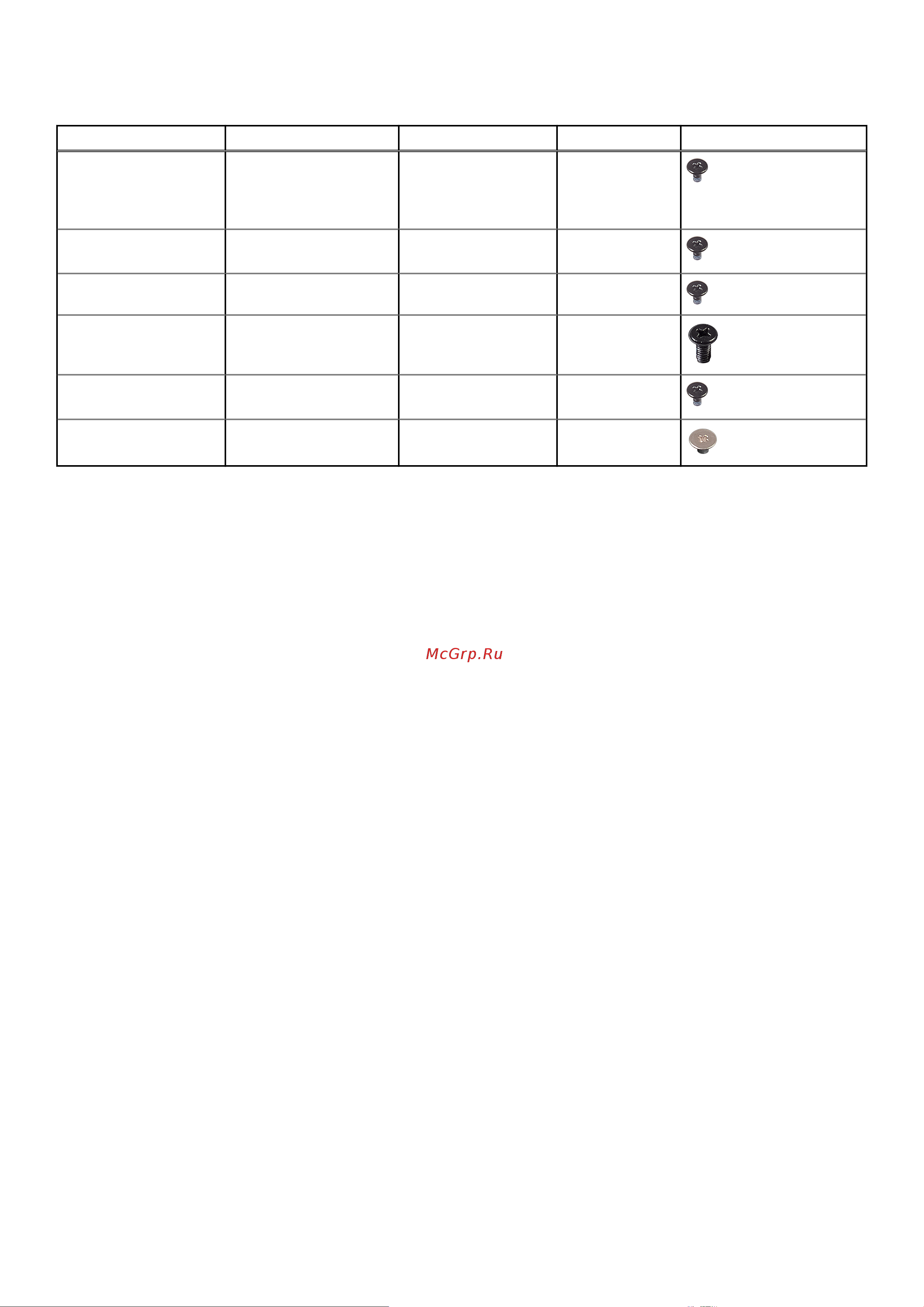

Таблица 1. Список винтов (продолжение)
Компонент Крепится к Тип винта Количество Изображение винта
Кнопка питания
с опциональным
сканером отпечатков
пальцев
Опорная панель и
клавиатура в сборе
M2x3 1
Порт адаптера питания Опорная панель и
клавиатура в сборе
M2x3 1
Скоба порта Type-C Системная плата M2x4 2
Шарниры дисплея Опорная панель и
клавиатура в сборе
M2,5x4 4
Плата ввода-вывода Опорная панель и
клавиатура в сборе
M2x3 1
Системная плата Опорная панель и
клавиатура в сборе
M2x2 2
Основные компоненты ноутбука Inspiron 14 5415
На следующем рисунке показаны основные компоненты ноутбука Inspiron 14 5415.
Извлечение и установка компонентов 11
