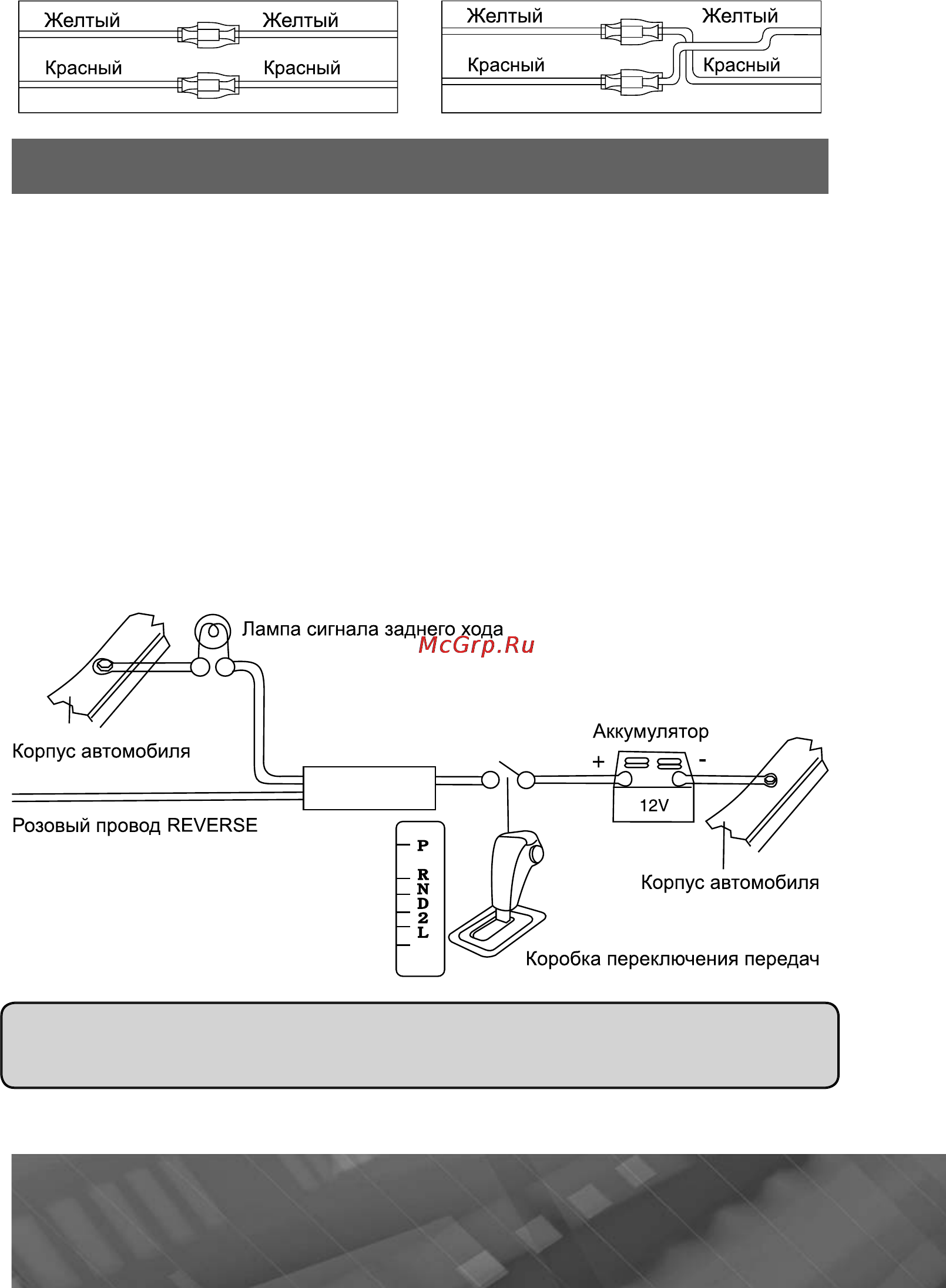

В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода как показано на рисунке Желтый Желтый Желтый Красный Красный Красный Желтый у II Красный____ Назначение отдельных проводов и разъемов на задней панели устройства________________ Оранжевый ILLUMI Аб разъем ISO Подключите данный провод к лампе габаритных огней 12 В При включении габаритных огней в тёмное время суток яркость подсветки экрана будет снижена чтобы снизить нагрузку на зрение в дневное время яркость экрана и дисплея по вышена для более чёткой видимости изображения Синий M ANT А5 разъем ISO Данный провод предназначен для управления выдвижным мобильной радиоантенны или питанием активной антенны механизмом авто Розовый REVERSE Если к разъему CAMERA IN стр 52 подключена камера заднего обзора то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму 54 PROLOGY MDIV 2680T
