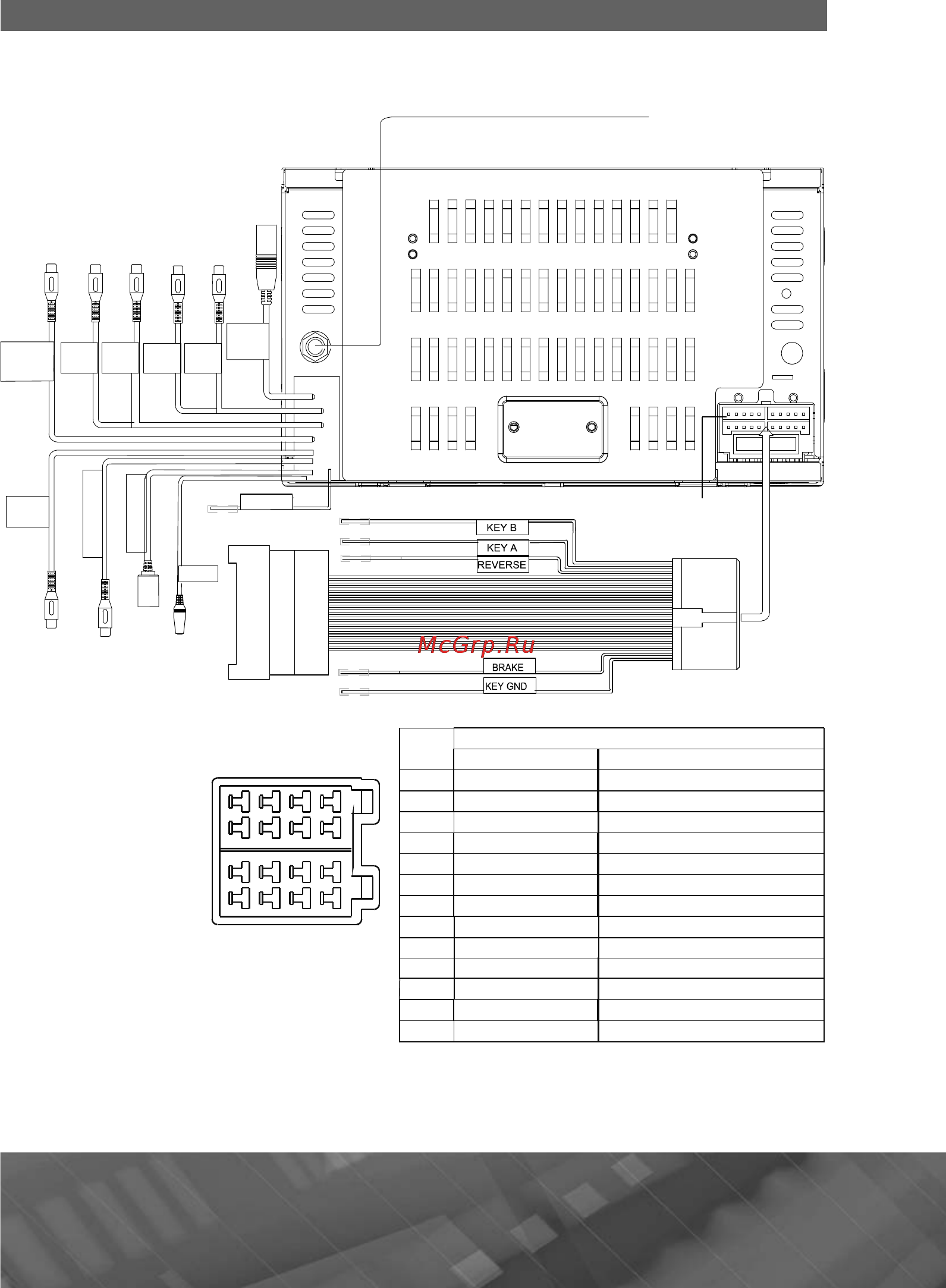

2 Совместите резьбовые отверстия на кронштейнах с отверстиями на корпу се устройства так чтобы положение кронштейнов соответствовало глубине ниши и зафиксируйте устройство винтами Схема подключения I Sи IP Разъем для подключения GPS антенны шив RADIO Щ ANT контактный разъем разъем si 1 I i a s IT Iи BRAKE KEY GKO L о г а и расположение контактов разъема ISO г в а I5 Eg Eg Eg Eg gg Eg Eg Eg Eg Г а В a 52 Назначение контактов разъема ISO KOHT Секция А Цвет провода Назначение A4 Желтый 12 В постоянно A5 Синий Выход 12 В на авт антенну A6 Оранжевый К выключ габаритных огней A7 Красный 12 В при включенном АСС Eg Eg Eg Eg Eg Eg Eg Eg Д AB Черный Масса B1 Фиолетовый Правый задний динамик B2 Фиолетово черный Правый задний динамик Секции В B3 Серый Правый передний динамик B4 Серо черный Правый передний динамик B5 Белый Левый передний динамик B6 Бело черный Левый передний динамик B7 Зеленый Левый задний динамик B8 Зелено черный Левый задний динамик PROLOGY MDN 2G80T
