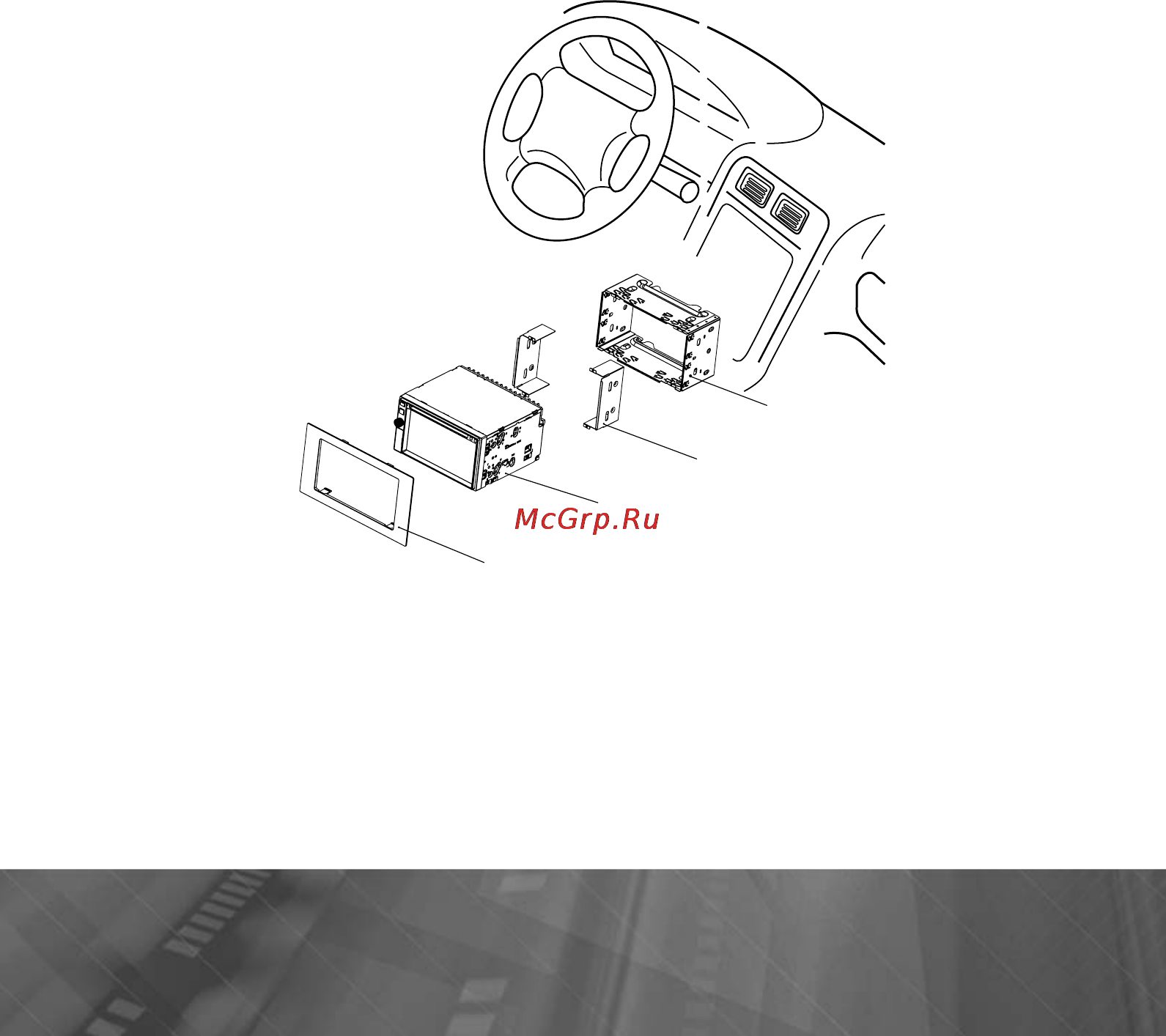

Процедура установки Первый вариант Внимание При необходимости перед установкой устройства удалите 2 транспортировоч ных винта которые могут находиться на верхней крышке устройства В против ном случае проигрыватель дисков не будет работать 1 Демонтируйте предыдущее устройство из приборной панели 2 Установите монтажный кожух в приборную панель автомобиля 3 Закрепите кронштейны с обеих сторон устройства не менее чем в двух ме стах Для этого используйте либо крепежные винты 5x9 мм либо винты с потайной головкой 4x6 мм в зависимости от типа резьбовых отверстий на кронштейне Закрепите монтажный болт 50 мм в отверстии на задней стенке устройства наденьте сверху резиновую демпфирующую прокладку 4 Выполните все необходимые подключения согласно схеме на стр 52 и убедитесь что устройство функционирует исправно 5 Установите устройство в монтажный кожух закрепленный в нише головного штатного устройства и зафиксируйте его винтами 2 6 х 5 мм 6 Закрепите декоративную рамку на передней панели устройства 7 При возникновении трудностей с установкой устройства обратитесь за по мощью в ближайший сервисный центр Второй вариант установки монтажный кожух не используется 1 При наличии крепежных резьбовых отверстий в лицевой части ниши вы берите положение устройства при котором отверстия его крепежных крон штейнов совпадут с отверстиями в нише и используйте подходящие винты максимальная длина 9 мм для закрепления не менее чем в двух местах с каждой стороны
