27
Инсталляция (продолжение)
CQ-DFX602N
1
2
3
4

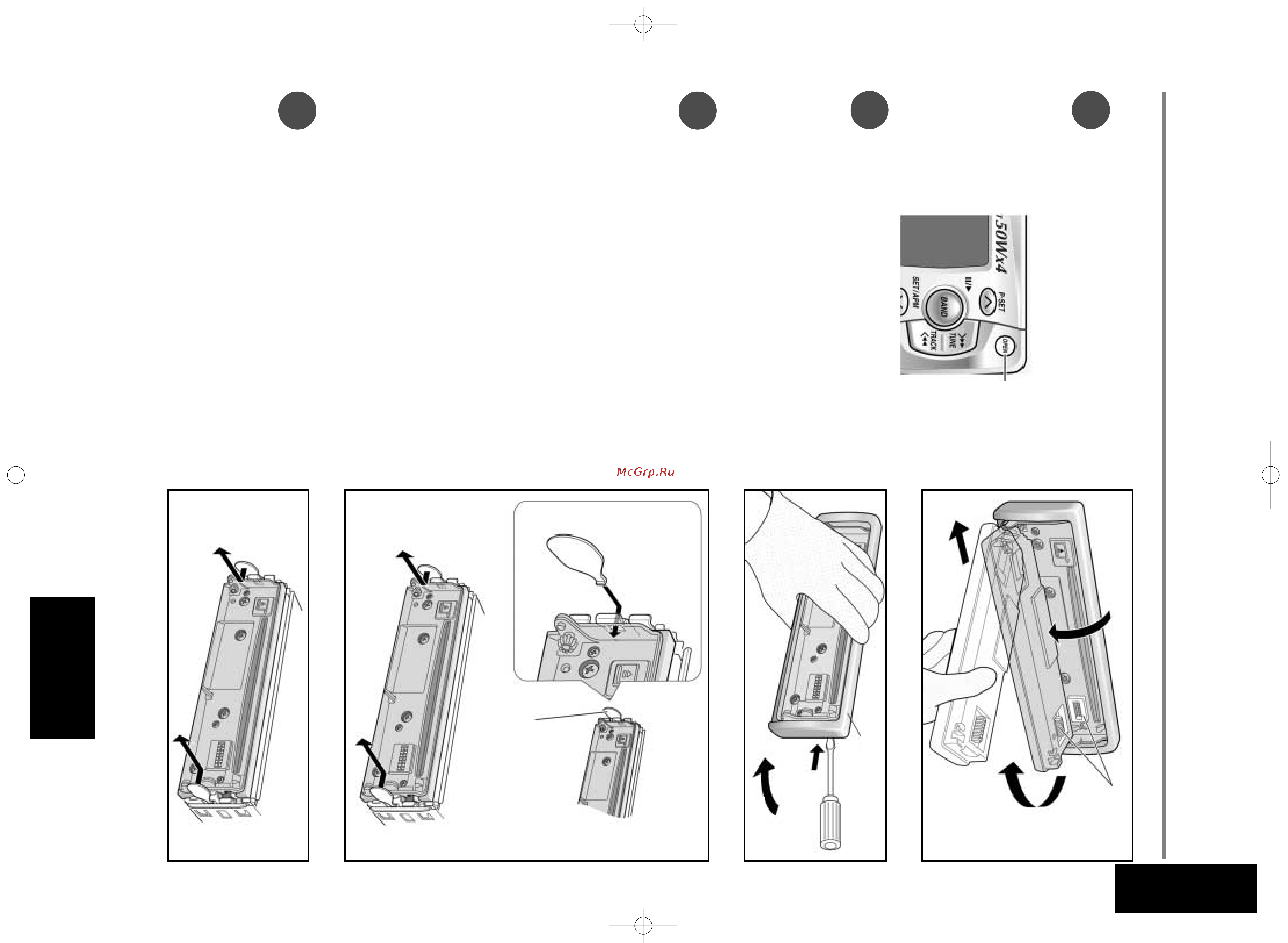

Демонтаж устройства
Выключите питание аппарата.
Удалите съемную лицевую панель.
¡ Нажмите кнопку [OPEN]. Лицевая панель будет открыта.
™ Сдвиньте лицевую панель немного вправо или влево.
£ Снимите панель, потянув на себя.
Снимите декоративную накладку лицевой панели 5
с помощью отвертки.
¡ Вставьте демонтажные пластины 7 вдоль канавок с
обеих сторон основного устройства до щелчкантажные
пластины.
™ Аккуратно вынимайте устройство из ниши,
одновременно продвигая демонтажные пластины
глубже внутрь монтажного кожуха.
Полностью извлеките устройство,
потянув его обеими руками.
Кнопка [OPEN]
¡ Откройте
¡
™
£ Снимите,
потянув
на себя
Отвертка
5 Декоративная накладка
¡ Вставьте
™ Вытяните
Щелчок
Вставьте заги-
бающийся ко-
нец пластины в
наружное уг-
лубление.
7 Демонтажная пластина
™ Сдвиньте в сторону
Контакты
CQ-DFX602N.qxd 27.04.02 10:41 Page 27
