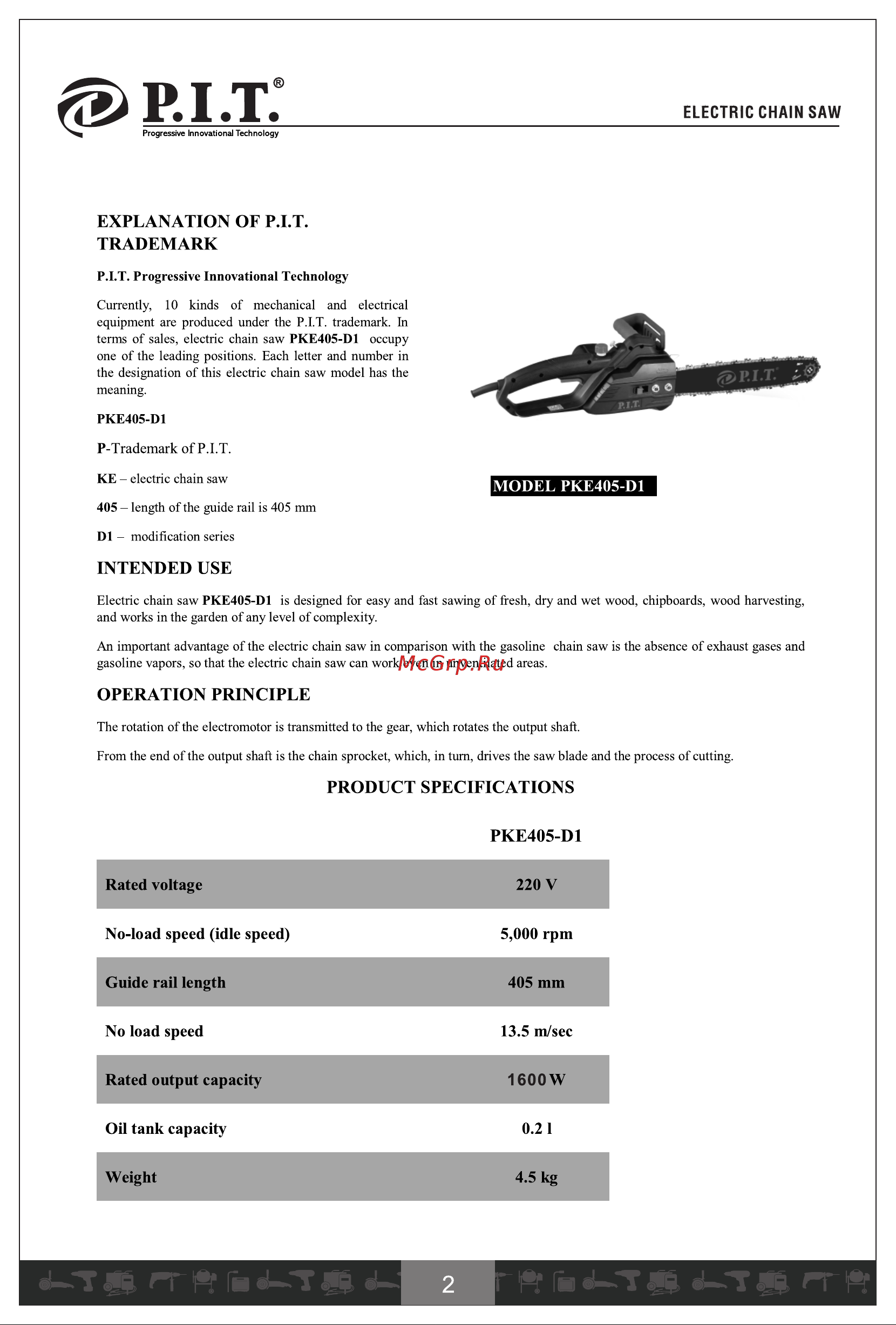

ELECTRIC CHAIN SAW EXPLANATION OF P I T TRADEMARK P LT Progressive Innovations Technology Currently 10 kinds of mechanical and electrical equipment are produced under the P I T trademark In terms of sales electric chain saw PKE405 D1 occupy one of the leading positions Each letter and number in the designation of this electric chain saw model has the meaning PKE405 D1 P Trademark of P I T KE electric chain saw MODEL PKE405 D1 405 length of the guide rail is 405 mm DI modification scries INTENDED USE Electric chain saw PKE405 D1 is designed for easy and fast sawing of fresh dry and wet wood chipboards wood harvesting and works in the garden of any level of complexity An important advantage of the electric chain saw in comparison with the gasoline chain saw is the absence of exhaust gases and gasoline vapors so that the electric chain saw can work even in unvcntilatcd areas OPERATION PRINCIPLE The rotation of the electromotor is transmitted to the gear which rotates the output shaft From the end of the output shaft is the chain sprocket which in turn drives the saw blade and the process of cutting PRODUCT SPECIFICATIONS PKE405 D1 220 V Rated voltage No load speed idle speed 5 000 rpm Guide rail length 405 mm No load speed 13 5 m sec Rated output capacity 1600W Oil tank capacity 0 2 1 Weight 4 5 kg 2
