6 PJ1173
ViewSonic

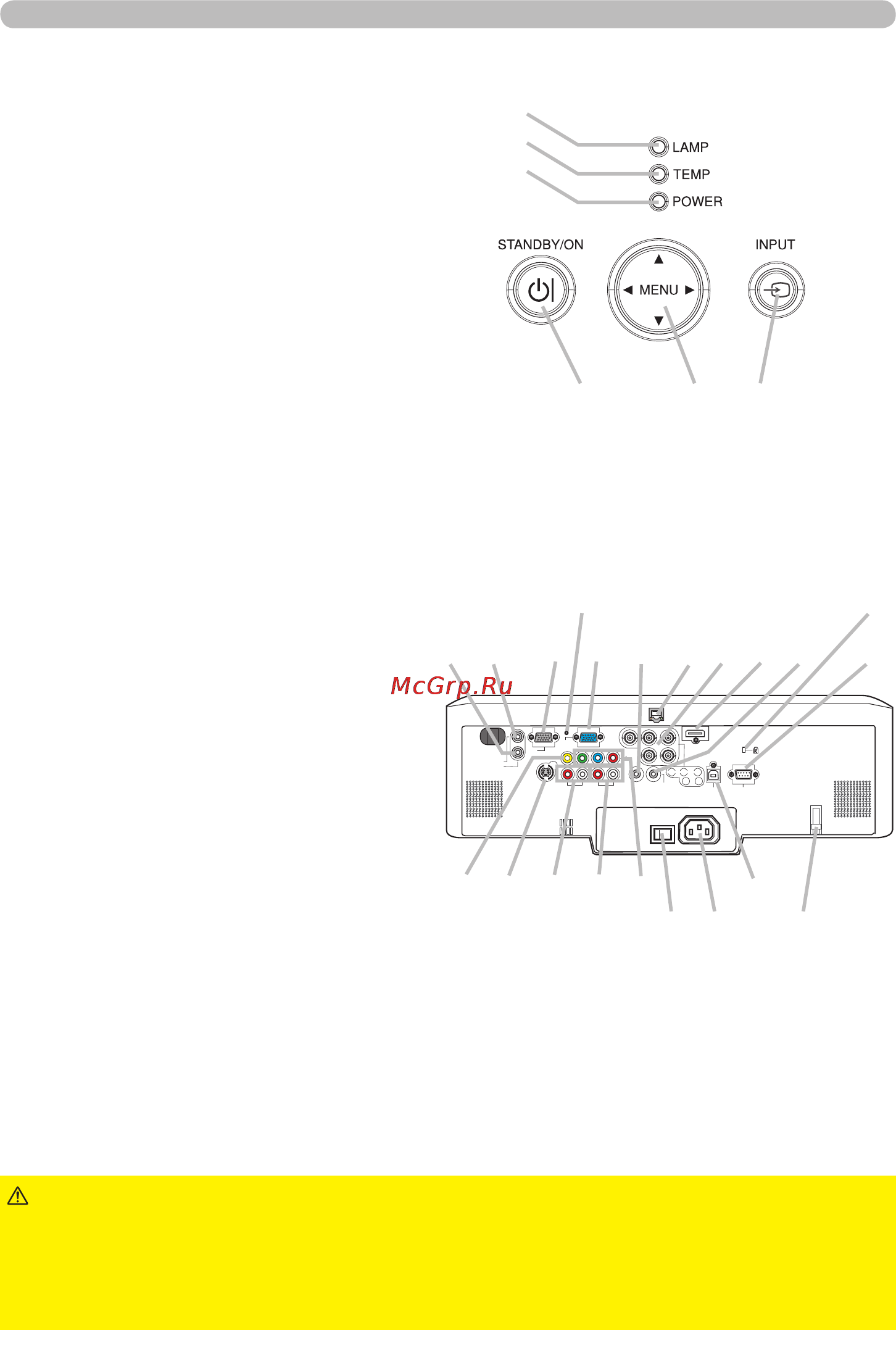

Наименование составных частей
Панель управления
(1) Кнопка STANDBY/ON
(2) Кнопка MENu
Состоит из четырех кнопок курсора
(3) Кнопка INPuT
(4) Световой POWER
(5) Индикатор TEMP
(6) Индикатор LAMP
Задняя панель
(1) Выключатель отключения
(2) Защитный паз
(3) Защитная проушина
(4)
Входное гнездо питания переменного тока
(5) Выключатель питания
(6) Порт RGB1
(7) Порт RGB2 (G/Y, B/CB/PB, R/CR/PR,
H, V)
(8) Порт CONTROL
(9) Порт HDMI
(10) Порт VIDEO
(11) Порт S-VIDEO
(12) Порты COMPONENT
(Y, CB/PB, CR/PR)
(13) Порт AuDIO IN1
(14) Порт AuDIO IN2
(15) Порты AuDIO IN3 (R/L)
(16) Порты AuDIO IN4 (R/L)
(17) Порт RGB OuT
(18) Порт AuDIO OuT
(19) Порт REMOTE CONTROL
(20) Порт LAN
(21) Порт uSB
(6)
(5)
(4)
(1) (2) (3)
►
Не используете защитную проушину и защитный паз для предотвращения
падения проектора, поскольку они не предназначены для такого использования.
►Используйте выключатель отключения только в случае, когда проектор
не выключается нормальной процедурой, поскольку этот выключатель
выключает проектор без его охлаждения.
ВНИМАНИЕ.
AUX I/O
DC 5V 0.5A
LAN
AC IN
I O
SD CARD
S
D
C
A
R
D
LAN
AC IN
I O
VIDEO
CONTROL
AUDIO IN 1
AUDIO IN 2
AUDIO OUT
RGB
OUT
RGB1
RGB2
HDMI
R L R L
AUDO IN 3 AUDIO IN 4
CB/PB
Y
CR/PR
B/CB/PB
B/CR/PR
G/Y
H
V
USB
REMOTE
CONTROL
VIDEO
CONTROL
AUDIO IN 1
AUDIO IN 2
AUDIO OUT
RGB
OUT
RGB1
RGB2
HDMI
R L R L
AUDO IN 3 AUDIO IN 4
C
B
/P
B
Y
CR/PR
B/CB/PB
B/C
R
/P
R
G/Y
H
V
USB
REMOTE
CONTROL
(14) (13)
(17) (6) (7)(20)
(18)
(9) (19)
(8)
(2)
(1)
(10) (11) (15) (16) (12)
(5) (4) (3)
(21)
