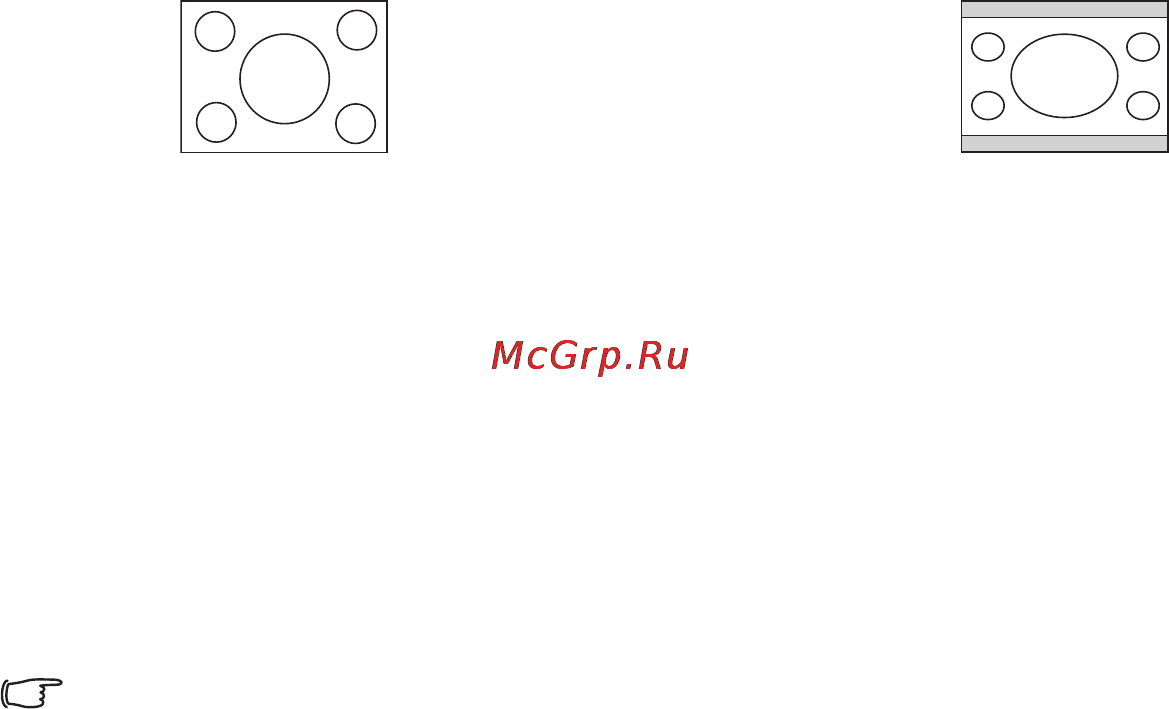

Регулировка размера проецируемого изображения Размер проецируемого изображения зависит от таких факторов как расстояние от объектива проектора до экрана формат видеосигнала и др Собственное разрешение проектора 800x600 пикселов что соответствует формату кадра 4 3 При проецировании полноформатного широкоэкранного изображения с форматом кадра 16 9 проектор изменяет масштаб широкоэкранного изображения в соответствии с шириной базового формата проектора При этом высота кадра пропорционально уменьшается до 75 относительно высоты базового формата кадра проектора Изображение в формате 4 3 на экране размером 4 3 Изображение в формате 16 9 на экране размером 4 3 Следовательно при проецировании изображения в формате 16 9 останется незадействованной 25 от высоты экрана в формате 4 3 При проецировании изображения в формате 16 9 эта незадействованная часть экрана будет наблюдаться в виде темных горизонтальных полос занимающих по 12 5 вверху и внизу проекционного экрана размером 4 3 При определении места установки проектора необходимо учитывать форматы источников видеосигнала и цели использования проектора Все источники видеосигнала кроме источников композитного видео с форматом 16 9 используют формат кадра 4 3 с высотой проецируемого изображения на 33 больше высоты области проецирования в формате 16 9 СУ Не рекомендуется использовать стационарный монтаж проектора для воспроизведения композитного сигнала в формате 16 9 если вы намереваетесь проецировать изображения также и в других форматах Проектор должен располагаться в горизонтальной плоскости например на столе с лучом проецирования направленным перпендикулярно к центру экрана под углом 90 к центральной горизонтальной линии экрана Это позволяет устранить перекос изображения появляющийся при других углах проецирования Современные цифровые проекторы позволяют проецировать изображение под углом к экрану в отличие от старых катушечных кинопроекторов Проекционный луч цифрового проектора обычно направлен немного вверх относительно горизонтальной плоскости самого проектора Это сделано для удобства размещения проектора на столе с проецированием изображения на экран расположенный выше плоскости стола чтобы его могли видеть все находящиеся в помещении При монтаже проектора на потолке его устанавливают вверх дном так что луч проектора направлен под углом вниз На рисунке приведенном на стр 9 показано что при таком способе проецирования нижняя граница изображения смещена по вертикали относительно плоскости проектора При потолочном монтаже это относится к верхней границе изображения Чем дальше от экрана установлен проектор тем больше размер и вертикальное смещение проецируемого изображения При определении места установки экрана и проектора необходимо учитывать вертикальное смещение и требуемый размер проецируемого изображения которые прямо пропорциональны проекционному расстоянию ViewSonic PJ503D 7
