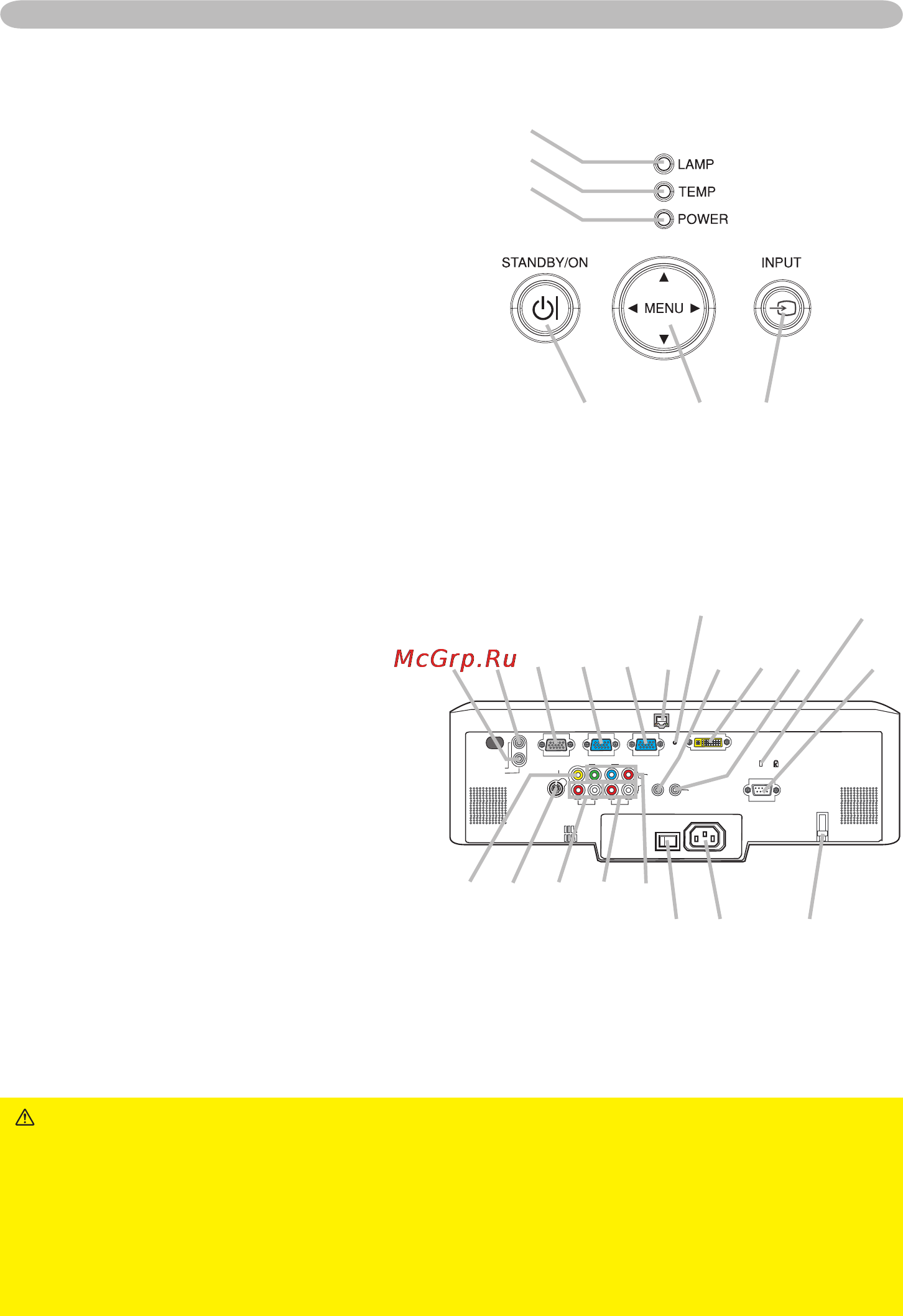

Названия деталей
Панель управления
(1) Кнопка STANDBY/ON
(2) Кнопка MENU
Состоит из четырех кнопок курсора.
(3) Кнопка INPUT
(4) Индикатор POWER
(5) Индикатор TEMP
(6) Индикатор LAMP
Задняя панель
(1) Кнопка выключения
(2) Гнездо безопасности
(3) Замок безопасности
(4) гнездо AC
(5) Выключатель питания
(6) Порт RGB1
(7) Порт RGB2
(8) Порт CONTROL
(9) Порт M1-D
(10) Порт VIDEO
(11) Порт S-VIDEO
(12) Порты COMPONENT
(Y, C
B
/P
B
, C
R
/P
R
)
(13) Порт AUDIO IN1
(14) Порт AUDIO IN2
(15) Порты AUDIO IN3 (R/L)
(16) Порты AUDIO IN4 (R/L)
(17) Порт RGB OUT
(18) Порт AUDIO OUT
(19) Порт REMOTE CONTROL
(20) Порт LAN
ВНИМАНИЕ. ►Не используйте замок безопасности и гнездо
безопасности для предотвращения проектора от падения, так как он для
этого не предназначен.
►Используйте переключатель выключения только в случаях, когда
проектор не выключен в обычном порядке, так как нажатие данного
переключателя останавливает работу проектора без предварительного
остывания.
(6)
(5)
(4)
(1) (2) (3)
VIDEO
CONTROL
AUDIO IN 1
AUDIO IN 2
REMOTE
CONTROL
(3.5Φ)
AUX I/O
DC 5V 0.5A
S-VIDEO
LAN
AUDIO
OUT
AC IN
I O
R L R L
AUDIO IN 3 AUDIO IN 4
RGB
OUT
RGB1 RGB2 M1-D
Y CB/PB
CR/PR
SD CARD
S
D
C
A
R
D
VIDEO
CONTROL
AUDIO IN 1
AUDIO IN 2
REMOTE
CONTROL
(3.5Φ)
S-VIDEO
LAN
AUDIO
OUT
AC IN
I O
R L R L
AUDIO IN 3 AUDIO IN 4
RGB
OUT
RGB1 RGB2 M1-D
Y CB/PB
CR/PR
(14) (13) (17) (6) (7) (20) (18) (9) (19) (8)
(2)(1)
(10) (11) (15) (16) (12)
(5) (4) (3)
