4ViewSonic PJ588D/PJ568D/PJ508D

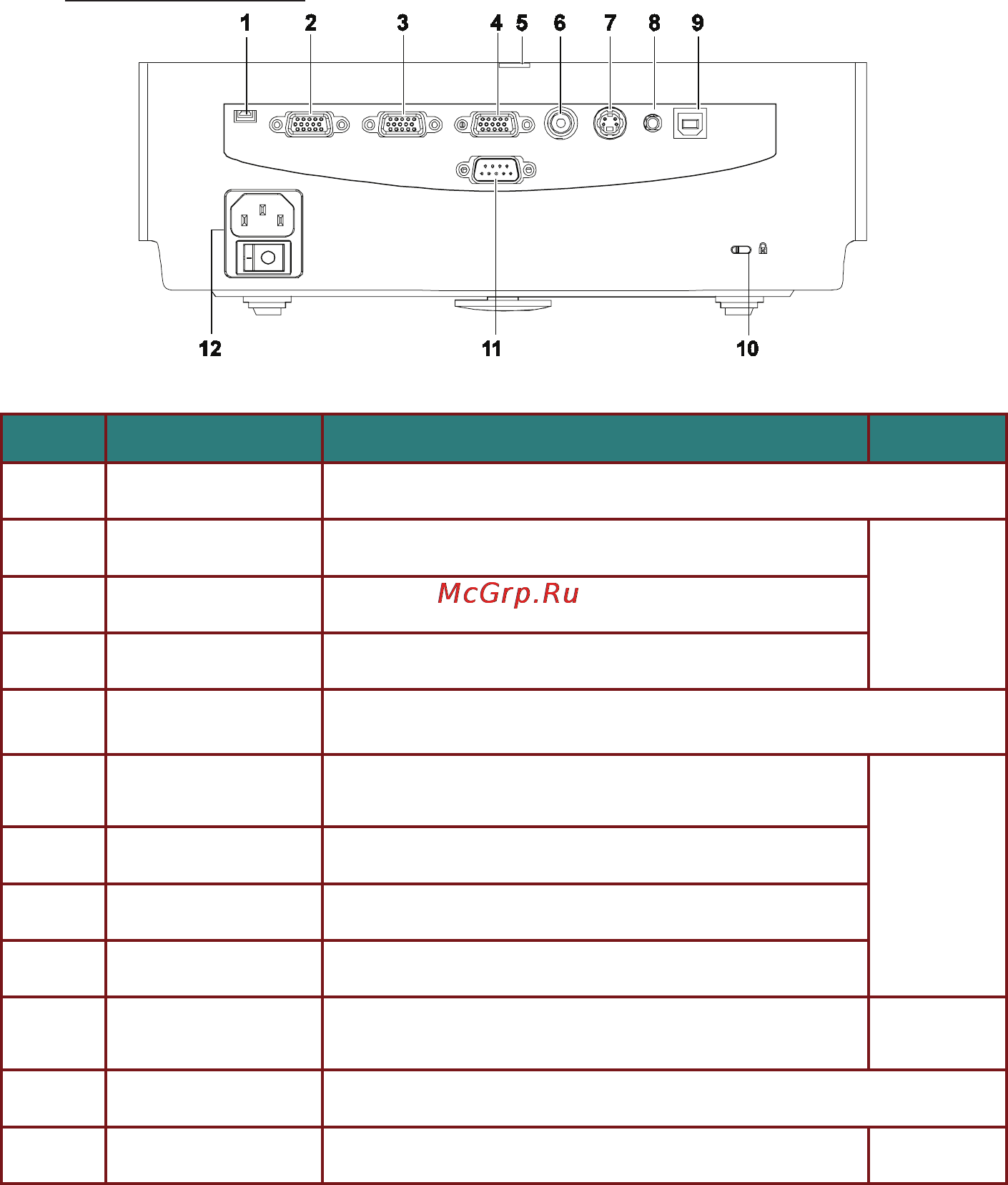

Вид сзади. Разъемы
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТРАНИЦА:
1.
ViewPen Порт Mini USB к приемнику данных от цифровой авторучки ViewPen (опция)
2.
Вход RGB (1) Разъем кабеля VGA (в комплекте) от компьютера
11
3.
Вход RGB (2) Разъем кабеля VGA (в комплекте) от компьютера
4.
Выход RGB Разъем для подключения к монитору
5.
Индикатор Power/ready
(Питание/готовность)
Индикатор горит, если устройство включено
6.
Video
Разъ е м ка б е л я композитного в и д е о (не п о ставляется) от
видеоустройства
11
7.
S-Video Разъем для кабеля S-видео (в комплекте) от видеоустройства
8.
Вход Аудио Разъем аудиокабеля (не поставляется) от источника аудиосигнала
9.
Порт USB Разъем кабеля USB (не поставляется) к компьютеру
10.
Замок безопасности
Для прикрепления к неподвижному предмету с помощью запирающей
системы Kensington
®
Lock.
36
11.
Порт RS-232 Разъем управления стационарной системой
12.
Разъем питания Разъем шнура питания (в комплекте)
12
