11 ViewSonic PJ588D/PJ568D/PJ508D

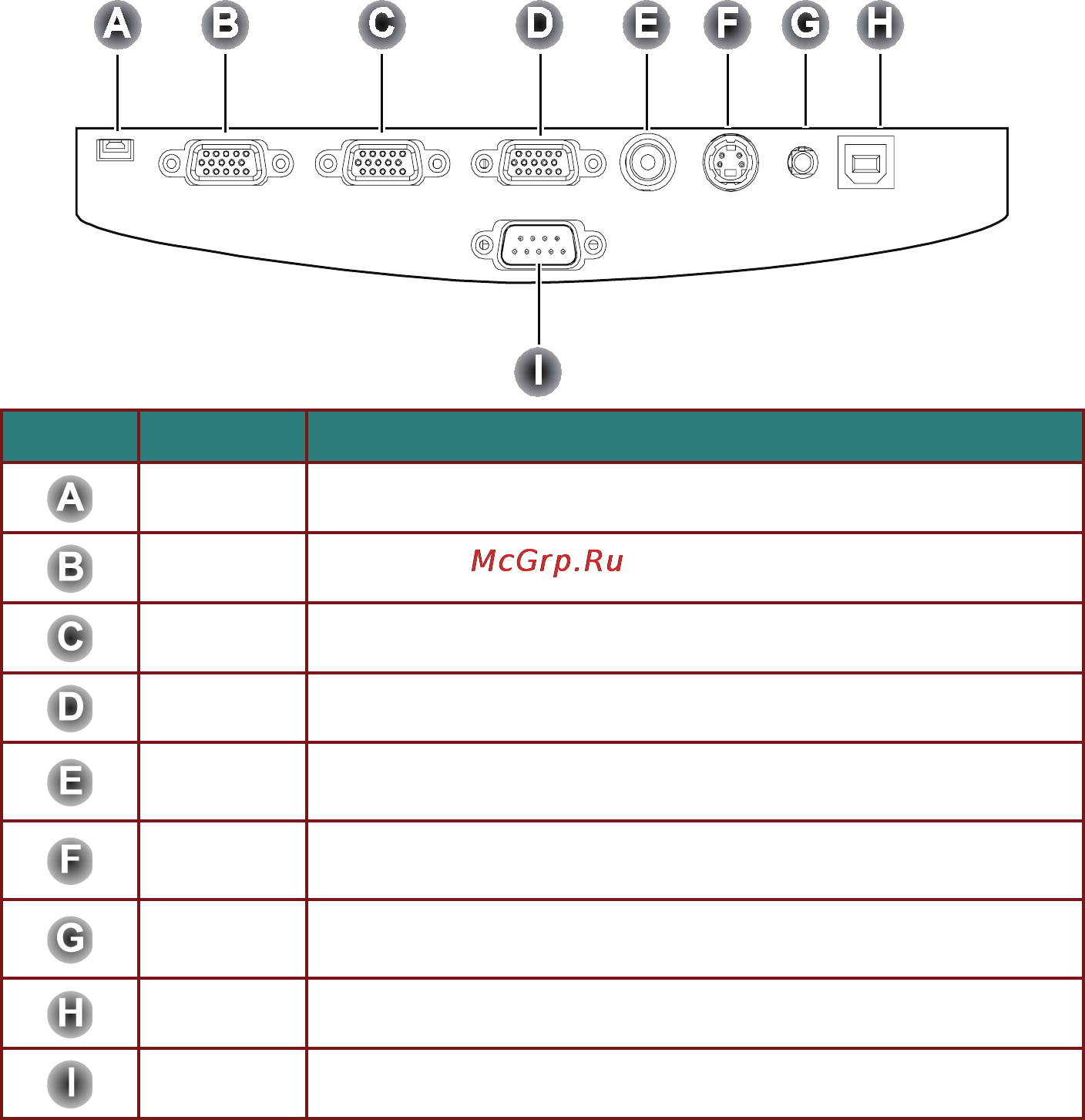

Подключениевнешнихустройств
К проектору можно одновременно подключать компьютер и видеоустройства: VCD- и
DVD-плееры, видеомагнитофоны (VHS), цифр. фотокамеры, видеокамеры и т.д. Прочтите
руководство пользователя видеоустройства, чтобы убедиться в совместимости его
выходного разъема с проектором.
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ
ViewPen Порт Mini USB к приемнику данных от цифровой авторучки ViewPen (опция)
Вход RGB (1) Разъем кабеля VGA (не поставляется) от компьютера
Вход RGB (2) Разъем кабеля VGA (не поставляется) от компьютера
Выход RGB Разъем кабеля VGA (не поставляется) к монитору
Видео Разъем кабеля композитного видео (не поставляется) от видеоустройства
S-Video Разъем для кабеля S-видео (в комплекте) от видеоустройства
Вход Аудио Вход аудиокабеля (не поставляется) с аудиовыхода компьютера.
Порт USB Разъем кабеля USB (не поставляется) от компьютера
Порт RS-232 Разъем управления стационарной системой и обновления встроенного ПО. Резервный
Предупреждение:
Перед подключением внешних устройств, отключите питание проектора и подключаемых
устройств.
