65
RS
555 mm
55 mm
475 mm

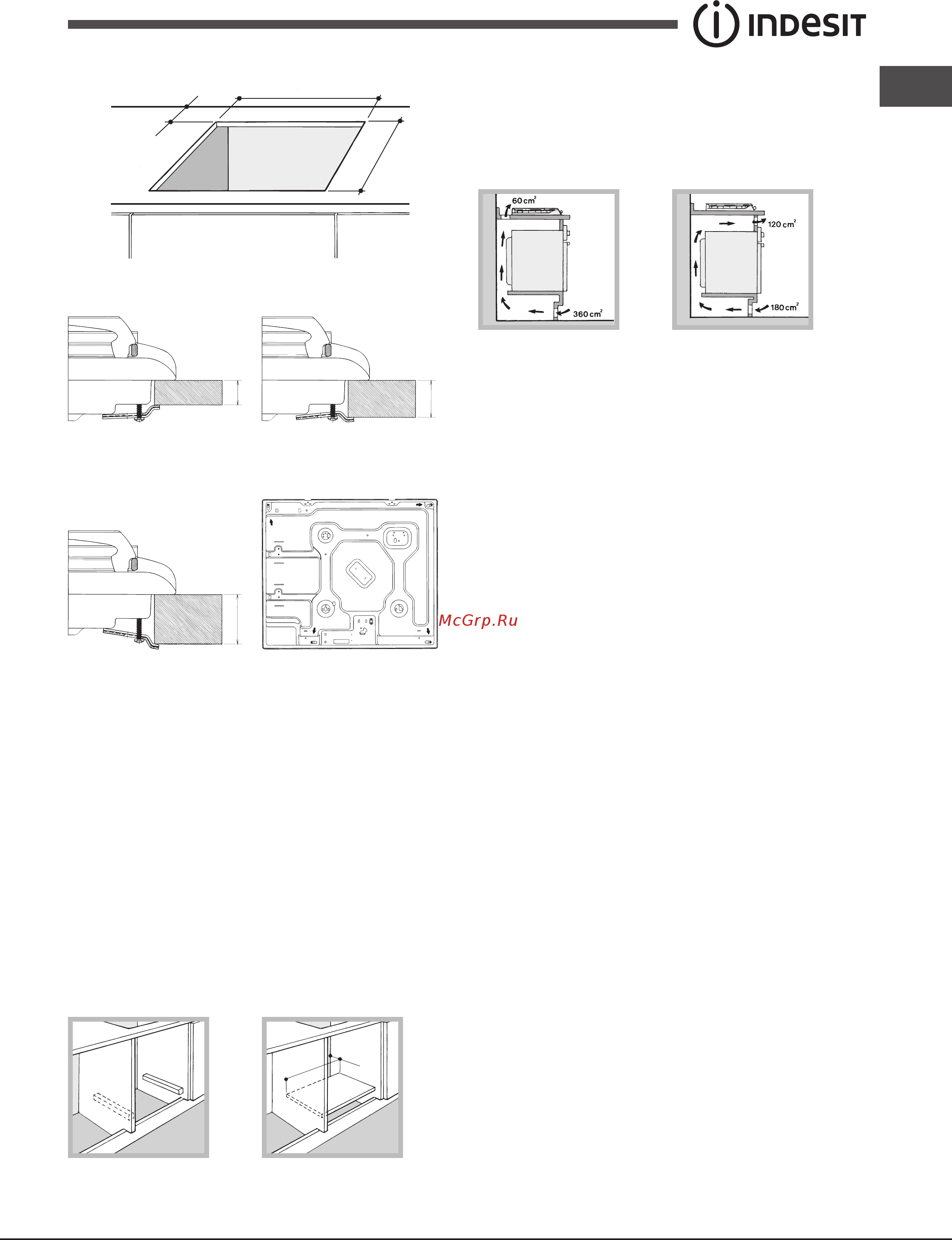

Схема крепления крюков
20
30
Монтаж крюка для опорных Монтаж крюка для опорных
брусков H=20mm брусков H=30mm
Спереди
40
Монтаж крюка для опорных Сзади
брусков H=40mm
! Используите крюки из комплекта «вспомогательные
принадлежности»
• Если варочная панель не устанавливается сверху
встроенного духового шкафа, необходимо вставить
деревянную панель в качестве изоляции. Эта панель
должна быть установлена на расстоянии не менее 20
мм от нижнеи части варочнои панели.
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо
снять заднюю панель ниши кухонного элемента.
Рекомендуется установить духовои шкаф на два
деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см
чертежи).
560 mm.
45 mm.
Если варочная панель устанавливается сверху
встроенного духового шкафа, не оснащенного
принудительнои охладительнои вентиляциеи, для
надлежащеи вентиляции внутри кухонного элемента
необходимо проделать вентиляционные отверстия для
циркуляции воздуха (см чертежи).
! Варочная панель I 640 AST/PIM 640 AST может быть
установлена только над встраиваемыми духовыми
шкафами с охладительной вентиляцией.
Электрическое подключение
Варочные панели, оснащенные трехполярным сетевым
кабелем, расчитаны на функционирование с переменным
током с напряжением и частотои электропитания,
указанными на паспортнои табличке (расположеннои
снизу варочнои панели). Провод заземления сетевого
кабеля имеет желто-зеленыи цвет. В случае установки
варочнои панели сверху духового шкафа, встроенного
в кухонныи элемент, электрическое подсоединение
варочнои панели и духового шкафа должно выполняться
раздельно по причинам безопасности, а так же для
легкого съема духового шкафа.
Подсоединение сетевого шнура изделия к сети
электропитания
Установите на сетевои кабель нормализованную
штепсельную вилку, расчитанную на нагрузку, указанную
на паспортнои табличке. В случае прямого подключения
к сети электропитания между изделием и сетью
необходимо установить многополюсныи выключатель
с минимальным расстоянием между контактами 3 мм,
расчитанныи на данную нагрузку и соответствующии
деиствующим нормативам (выключатель не должен
размыкать провод заземления). Сетевои кабель должен
быть расположен таким образом, чтобы ни в однои точке
его температура не превышала температуру помещения
более чем на 50°C.
! Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за
соблюдение правил безопасности.
Перед подключением изделия к сети электропитания
проверьте следующее:
• розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную в таблице технических характеристик;
